| Номер в госреестре | 91022-24 |
| Наименование СИ | Частотомеры аналоговые |
| Обозначение типа СИ | 6L2 |
| Изготовитель | Zhejiang CHINT Instrument & Meter Co.,Ltd, Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Частотомеры аналоговые 6L2 (далее - частотомеры) предназначены для измерения частоты в электрических цепях переменного тока промышленной частоты.
Частотомеры относятся к аналоговым показывающим приборам.
Частотомеры состоят из измерительного механизма магнитоэлектрической системы и выпрямительной схемы. Принцип действия частотомеров основан на взаимодействии магнитного поля и напряжения измеряемой частоты с подвижным сердечником. Угол поворота подвижной части механизма, а также указателя в виде стрелки, прямо пропорционален силе тока, идущего по обмотке подвижного сердечника, и соответствует значению частоты сети.
Конструктивно частотомеры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Частотомеры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.
Частотомеры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.
К частотомерам данного типа относятся частотомеры 6L2 зав.№ 181214080183, 181214080267.
Общий вид частотомеров, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломбирование частотомеров не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус частотомера.

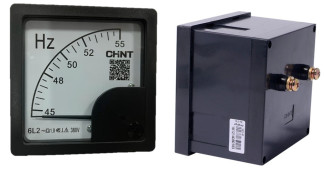

Место нанесения знака поверки
Место нанесения заводского номера

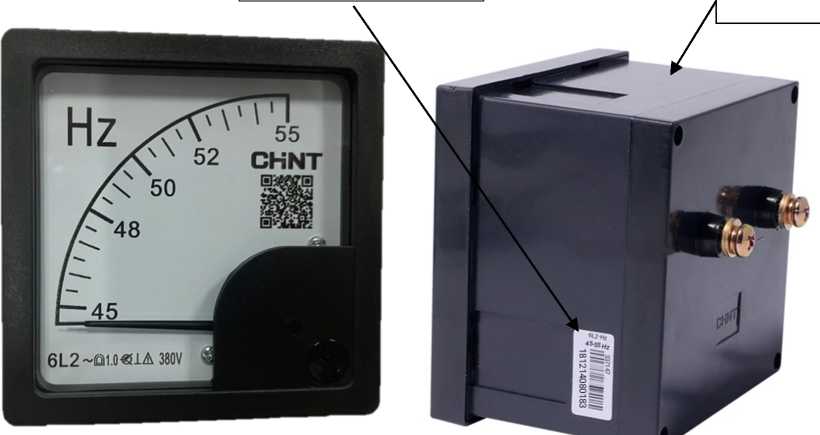

Рисунок 1 - Общий вид частотомеров аналоговых 6L2, места нанесения заводского номера и знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Зав. № 181214080183 | Зав. № 181214080267 | |
| Диапазон измеряемых частот, Г ц | от 45 до 55 | от 45 до 55 |
| Класс точности по ГОСТ 8711-93 | 1 | 1 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерений частоты переменного тока, % | ±1 | ±1 |
| Номинальное рабочее напряжение сети, В | 380 | 380 |
| Пределы допускаемого значения вариации показаний приборов, не более | ±1,5 | ±1,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| Зав. № 181214080183 | Зав. № 181214080267 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 71x80x80 | 71x80x80 |
| Масса, кг, не более | 0,2 | 0,2 |
| Время успокоения, с, не более | 4 | 4 |
| Сопротивление изоляции, МОм, не менее | 5 | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +30 до 80 | от +15 до +30 до 80 |
| Средняя наработка на отказ, ч | 50000 | 50000 |
| Средний срок службы, лет, не менее | 12 | 12 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Частотомер аналоговый | 6L2 | 2 |
| Паспорт | - | 2 |
приведены в разделе «Устройство» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
