Государственный реестр средств измерений

Приемники измерительные MWR, 91030-24

91030-24
Приемники измерительные MWR предназначены для измерения частоты, уровня мощности, параметров модуляции радиотехнических сигналов, а также их спектра.
Карточка СИ
Номер в госреестре 91030-24
Наименование СИ Приемники измерительные
Обозначение типа СИ MWR
Изготовитель Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника"), г. Москва
Год регистрации 2024
Срок свидетельства 16.01.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Приемники измерительные MWR предназначены для измерения частоты, уровня мощности, параметров модуляции радиотехнических сигналов, а также их спектра.

Описание

Конструктивно приемники измерительные MWR выполнены в виде переносного прибора, работающего под управлением встроенного компьютера с ОС Linux или Windows или внешнего ПЭВМ. Управление прибором осуществляется с передней панели, оснащенной сенсорным дисплеем, или по интерфейсу дистанционного управления (для модификаций без дисплея - только по интерфейсу удаленного управления). На верхней панели прибора расположены кнопка включения и СВЧ-входы прибора, а также интерфейс LAN.

Приемники измерительные MWR работают в трех режимах с различными принципами действия: в режиме гетеродинного приема с низкой около нулевой промежуточной частотой (ПЧ), в супергетеродинном режиме с двумя переносами частоты (один аналоговый и один цифровой) и в режиме прямого усиления без переноса частоты для низкочастотной области. Режим работы выбирается автоматически, исходя из диапазонов частот и настроек прибора. Сигнал ПЧ обрабатывается с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки на программируемой логической интегральной схеме (ПЛИС). В диапазоне частот от 100 Гц до 100 МГц исследуемый сигнал поступает через тракты усиления и фильтрации непосредственно на АЦП без преобразования частоты. Подавление зеркального канала приема в режимах с низкой ПЧ и в супергетеродинном режиме производится цифровым способом. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограммы, либо во временной области (в т.ч. для измерения параметров модуляции). Блок цифровой обработки сигналов обеспечивает как параллельнопоследовательный анализ спектра входных сигналов, так и параллельный анализ в режиме реального времени.

В СВЧ-тракте прибора имеется отключаемый предусилитель, который улучшает чувствительность. Для подавления помеховых сигналов и улучшения избирательности приемники оснащены набором из 9 фиксированных фильтров-преселекторов. Сигнал гетеродина формируется встроенным синтезатором частот, источником опорной частоты для которого служит кварцевый или опционально рубидиевый генератор с частотой 10 МГц. Приборы опционально могут содержать встроенный коммутатор для разновременного анализа сигналов, поступающих на два СВЧ-входа, или иметь модификацию с двумя независимыми каналами приема.

Все модификации приемников измерительных MWR имеют входной СВЧ разъем типа N «розетка».

Приемники измерительные MWR могут управляться дистанционно, а цифровые данные сохраняться на компьютер или непрерывно передаваться по интерфейсам 1/10 Gbit/s (RJ45).

К данному типу приемников измерительных MWR относятся следующие модификации: MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW, MWR-40U, MWR-85U, MWR-100U, MWR-135U, MWR-40UPR-2, MWR-85UPR-2, MWR-100UPR-2, MWR-135UPR-2. Модификации отличаются диапазоном частот, корпусом и количеством каналов приема.

Данный тип приемников измерительных MWR может иметь следующие опции:

MWR-ОСХО - термостатированный опорный генератор;

MWR-RB - рубидиевый опорный генератор;

MWR-RB-ENH - улучшенный рубидиевый опорный генератор;

MWR-LPN - опция уменьшенного фазового шума;

MWR-ULPN - опция низкого фазового шума;

MWR-RT - опция режима анализа спектра реального времени;

MWR-PN - опция измерения фазовых шумов;

MWR-SFP/SFP+ - опция интерфейса ввода-вывода Ethernet 1/10G;

MWR-LPC - опция улучшенной точности измерения уровня;

MWR-MD - опция измерительного демодулятора АМ/ЧМ;

MWR-DC - опция расширения частотного диапазона от 100 Гц;

MWR-PC - опция встроенного управляющего ПЭВМ;

MWR-TETRA - опция демодуляции сигналов стандарта TETRA;

MWR-SW - опция переключаемого СВЧ-входа;

MWR-2CH - опция второго независимого канала для модификаций MWR-40UPR-2, MWR-80UPR-2, MWR-100UPR-2, MWR-135UPR-2.

Знак поверки может наноситься на одну из панелей приемников измерительных MWR.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифробуквенном формате, наносится методом наклейки на одну из панелей прибора.

Для предотвращения несанкционированного доступа приемники измерительные MWR имеют защитную наклейку изготовителя, закрывающую стык корпуса и одной из панелей.

Общий вид модификаций приемников измерительных MWR, места для нанесения знака утверждения типа, серийного номера, идентифицирующего каждый экземпляр СИ и знака поверки, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2, 3, 4, 5.

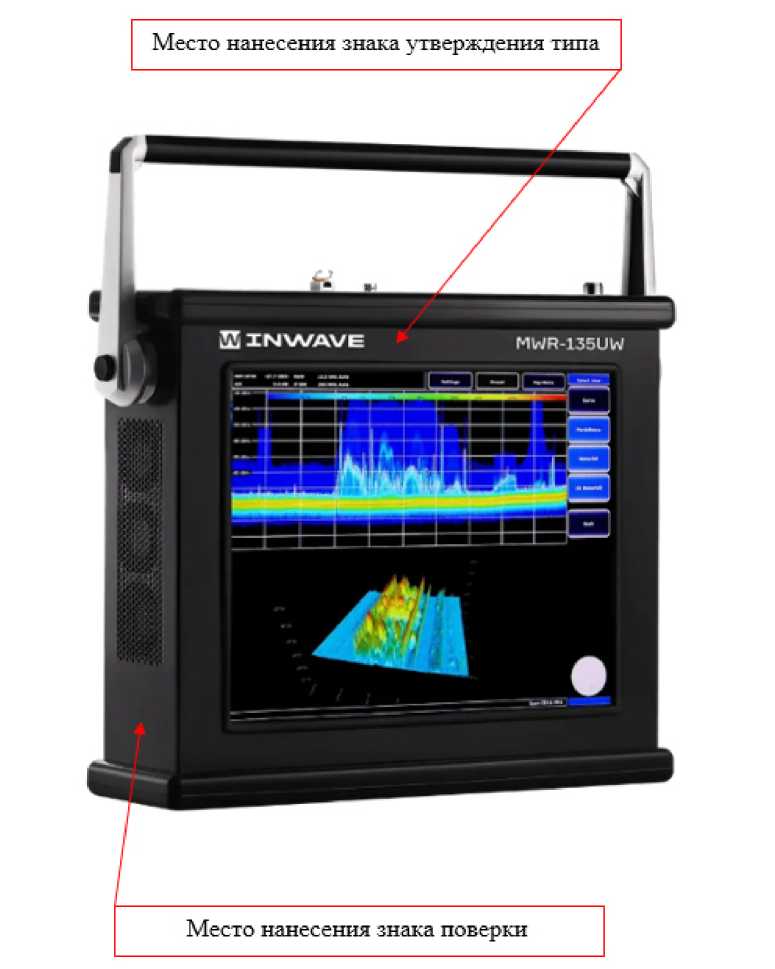

Рисунок 1 - Общий вид, место для нанесения знака утверждения типа, место нанесения знака поверки приемников измерительных MWR модификаций MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW

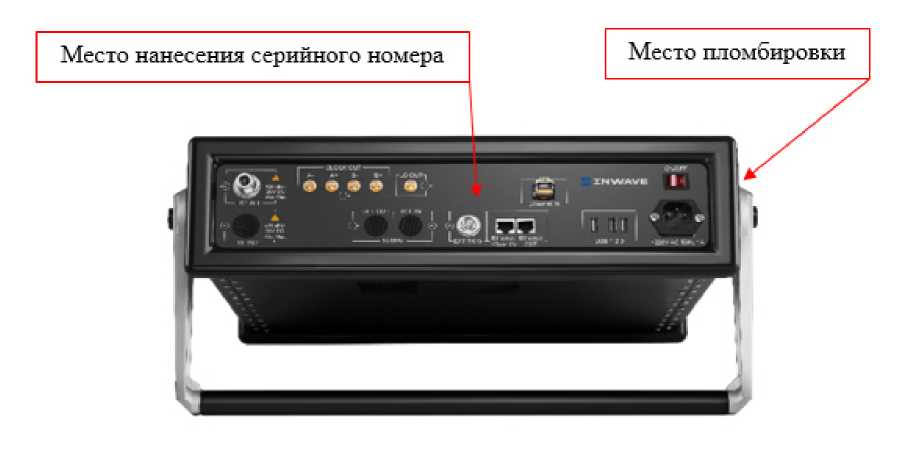

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ приемников измерительных MWR модификаций MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW

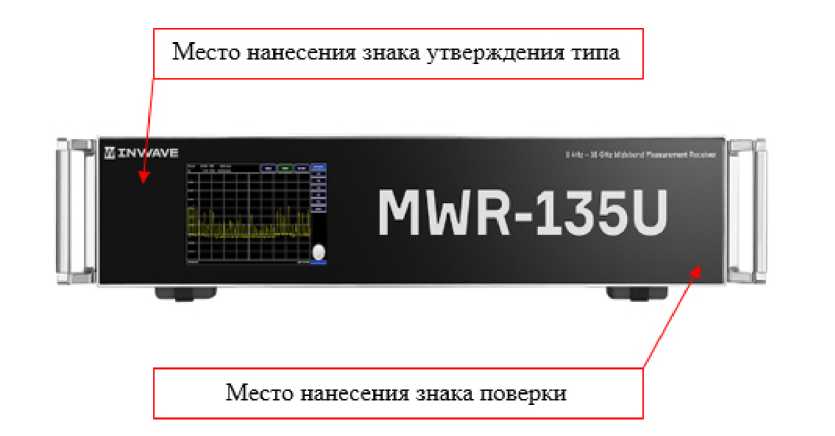

Рисунок 3 - Общий вид, место для нанесения знака утверждения типа, место нанесения знака поверки приемников измерительных MWR модификаций MWR-40U, MWR-85U, MWR-100U, MWR-135U (при отсутствии опции MWR-PC место дисплея закрыто заглушкой)

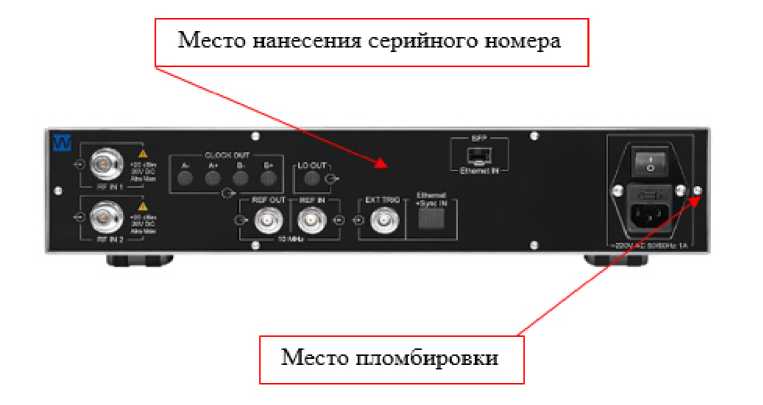

Рисунок 4 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ приемников измерительных MWR модификаций MWR-40U, MWR-85U, MWR-100U, MWR-135U

Место нанесения знака утверждения типа

Место нанесения знака поверки

Место нанесения серийного номера

Место пломбировки

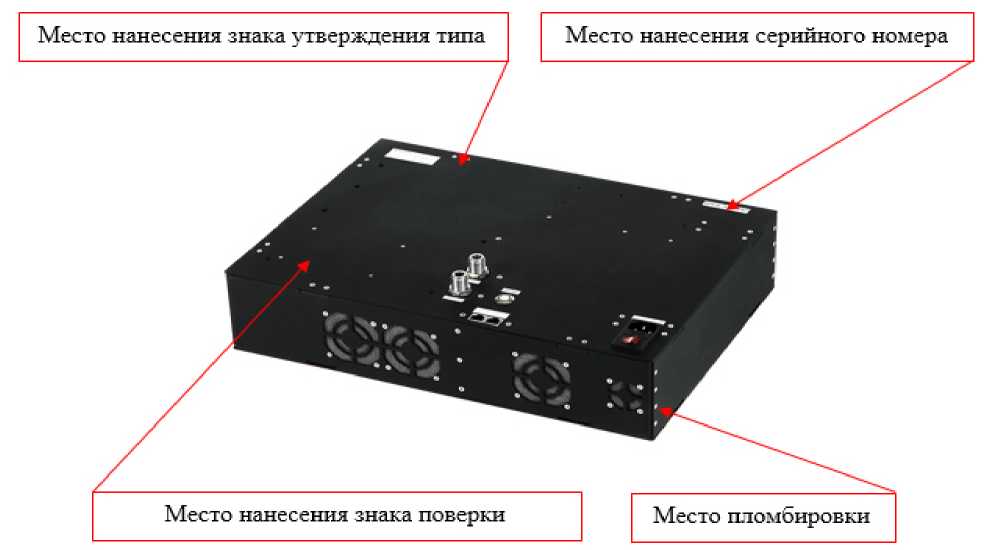

Рисунок 5 - Общий вид, место для нанесения знака утверждения типа, место нанесения знака поверки приемников, место нанесения серийного номера, идентифицирующего каждый экземпляр СИ и схема пломбировки от несанкционированного доступа приёмников измерительных MWR модификаций MWR-40UPR-2, MWR-85UPR-2, MWR-100UPR-2, MWR-135UPR-2

Программное обеспечение

Программное обеспечение «MWR FW/GUI» предназначено для управления режимами работы приемников измерительных MWR. Программное обеспечение «MWR FW/GUI» предназначено только для работы с приемниками измерительными MWR и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик приемников измерительных MWR за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MWR FW/MWR GUI

Номер версии (идентификационный номер) ПО

MWR FW: не ниже 6.0.14

MWR GUI: не ниже 1.1.11

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики

Значение

Диапазон частот, Гц

штатно

модификации MWR-40UW, MWR-40U, MWR-40UPR-2

от 8403 до 4-109

модификации MWR-85UW, MWR-85U, MWR-85UPR-2

от 8403 до 8,54010

модификации MWR-100UW, MWR-100U, MWR-100UPR-2

от 8403 до 14010

модификации MWR-135UW, MWR-135U, MWR-135UPR-2

от 8-103 до 1,324010

опция

MWR-DC

модификации MWR-40UW, MWR-40U, MWR-40UPR-2

от 1402 до 4-109

модификации MWR-85UW, MWR-85U, MWR-85UPR-2

от 1-102 до 8,54010

модификации MWR-100UW, MWR-100U, MWR-100UPR-2

от 1402 до 14010

модификации MWR-135UW, MWR-135U, MWR-135UPR-2

от 1-102 до 1,324010

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений частоты Гизм маркером в режиме интерполяции в диапазонах частот, Гц

от 100 Гц до 100 МГц включ.

Штатно

±(5-10-5- Гизм+ 0,2)

Опции MWR-OCXO, MWR-RB, MWR-RB-ENH

±(5-10-7- Гизм+ 0,2)

св. 100 МГц до 13,2 ГГц

Штатно

±(3-10-6- Гизм+ 0,01)

Опция MWR-OCXO

±(5М0-7 Гизм+ 0,01)

Опция MWR-RB

±(2-10-9- Гизм+ 0,01)

Опция MWR-RB-ENH

±(5М0-1° Гизм+ 0,01)

Максимальная полоса анализа в режиме анализа спектра реального времени (опция MWR-RT), для диапазонов частот, Г ц

от 0,15 до 13,2 ГГц

1,8-108

Спектральная плотность мощности фазовых шумов при отстройке от несущей на частотах 100 МГ ц и 1 ГГ ц в зависимости от опций, дБ относительно несущей в полосе 1 Гц, не более

приведены в таблице 3 и 4

Диапазон измеряемого уровня мощности входного сигнала, в диапазоне частот, дБ (1 мВт)

От 100 Гц до 12 МГц включ.

от среднего уровня шумов до -15

Св.12 МГц до 13,2 ГГц

от среднего уровня шумов до +20

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при отношении сигнал/шум не менее 20 дБ, дБ

штатно

±1,5

опция MWR-LPC

±1,0

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

от 0 до 31,5 через 0,5

Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в зависимости от модификации приемника, состояния предусилителя и наличия опции MWR-DC, в диапазоне частот, дБ (1 мВт), не более

приведены в таблицах 5 и 6

Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)1, в диапазоне частот, при выключенном предусилителе и входном аттенюаторе 0 дБ, дБ (1 мВт), не менее

от 100 МГц до 13,2 ГГц

-5

Примечание:

1 TOI = (2Ъсмес- Lимз)/2, где LcMec - уровень входного сигнала смесителя, дБ (1 мВт)

Окончание таблицы 2

Наименование характеристики

Значение

Уровень подавления паразитных сигналов при уровне сигнала на входе минус 20 дБ (1 мВт) и аттенюаторе 10 дБ в полосе обзора 120 МГц, дБ относительно несущей, в диапазоне частот, не более

от 100 МГц до 13,2 ГГц

-50

Уровень сигнала, требуемый для декодирования сигнала стандарта TETRA (опция MWR-TETRA), дБ (1 мВт), не более

-70

КСВН входа2 в диапазоне частот при аттенюаторе СВЧ 10 дБ, не более

от 10 МГц до 10 ГГц включ.

2,0

св. 10 до 13,2 ГГц

2,5

Примечание:

2 При наличии опции MWR-SW КСВН не нормируется

Таблица 3 - Спектральная плотность мощности фазовых шумов в зависимости от отстройки на

частоте 100 МГ ц, дБ относительно несущей в полосе 1 Гц, не более

Частота отстройки AF

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

опция MWR-ULPN

-102

-120

-122

-128

-130

Таблица 4 - Спектральная плотность мощности фазовых шумов в зависимости от отстройки на

частоте 1 ГГ ц, дБ относительно несущей в полосе 1 Гц, не более

Частота отстройки AF

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

штатно

-84

-90

-97

-110

-130

опция MWR-LPN

-88

-108

-115

-119

-126

опция MWR-ULPN

-93

-117

-124

-129

-130

Таблица 5 - Средний уровень собственных шумов3, приведенный к полосе пропускания 1 Гц

для приемников MWR в штатной комплектации, в диапазоне частот, дБ (1 мВт), не более

Диапазон частот

предусилитель выкл.

предусилитель вкл.

от. 8 кГц до 100 кГц включ.

-107

-107

св. 100 кГц до 1 МГц включ.

-115

-115

св. 1 МГц до 10 МГц включ.

-130

-130

св. 10 МГц до 100 МГц включ.

-143

-145

св. 100 МГц до 1 ГГц включ.

-145

-154

св. 1ГГц до 8 ГГц включ.

-150

-155

св. 8 ГГц до 10 ГГц включ.

-150

-154

св. 10 ГГц до 13,2 ГГц

-150

-152

Примечание:

3 При наличии опции MWR-SW значение среднего уровня собственных шумов на 5 дБ больше

Таблица 6 - Средний уровень собственных шумов4, приведенный к полосе пропускания 1 Гц для приемников MWR с опцией MWR-DC в зависимости от модификации, в диапазоне частот, дБ (1 мВт), не более______________________________________________________________________

Диапазон частот

Модификации MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW, MWR-40U, MWR-85U, MWR-100U, MWR-135U

Модификации MWR-40UPR-2, MWR-80UPR-2, MWR-100UPR-2, MWR-135UPR-2

состояние предусилителя

выкл.

вкл.

выкл.

вкл.

от 100 Гц до 1 кГц включ.

-85

-85

-85

-85

св. 1 кГц до 10 кГц включ.

-100

-100

-95

-95

св. 10 кГц до 100 кГц включ.

-145

-145

-105

-105

св. 100 кГц

до 100 МГц включ.

-145

-145

-145

-145

св. 100 МГц до 8 ГГц включ.

-150

-152

-150

-152

св. 8 ГГц до 10 ГГц включ.

-146

-150

-146

-150

св. 10 ГГц до 13,2 ГГц

-145

-145

-145

-145

Примечание:

4 При наличии опции MWR-SW значение среднего уровня собственных шумов на 5 дБ больше

Таблица 7 - Метрологические характеристики. Параметры измерений модуляции для опции MWR-MD

Наименование характеристики

Значение

Частотная модуляция (ЧМ)

Диапазон измеряемых значений девиации частоты FдЕв, Г ц

от 1-103 до 1-107

Диапазон модулирующих частот Fмoд, Гц

от 2-101 до 1-106

Пределы допускаемой абсолютной погрешности измерений девиации частоты в диапазоне модулирующих частот, Г ц

±(0,04Тдев+30)

Амплитудная модуляция (АМ)

Диапазон измерений пикового значения коэффициента амплитудной модуляции Кам, %

от 1 до 100

Диапазон модулирующих частот для режима АМ для диапазонов несущих частот, Г ц

от 2-101 до 2-105

Пределы допускаемой абсолютной погрешности измерений Кам в диапазоне модулирующих частот, %

±(0,8 + 0,04- Кам)

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц

от 210 до 240

50

Масса, кг, не более

модификации

MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW

17

модификации

MWR-40U, MWR-85U, MWR-100U, MWR-135U

14

модификации

MWR-40UPR-2, MWR-85UPR-2, MWR-100UPR-2, MWR-135UPR-2

9

Габаритные размеры (ширина х глубина х высота), мм, не более

модификации

MWR-40UW, MWR-85UW, MWR-100UW, MWR-135UW

450x130x520

модификации

MWR-40U, MWR-85U, MWR-100U, MWR-135U

450x400x100

модификации

MWR-40UPR-2, MWR-85UPR-2, MWR-100UPR-2, MWR-135UPR-2

450x320x100

Время прогрева, мин

30

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %

от +20 до +30 от 40 до 90

Знак утверждения типа

наносится на верхнюю панель приемников измерительных MWR в соответствии с рисунками 1, 3, 5 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Приемник измерительный

MWR (модификация MWR-40UW или MWR-85UW или MWR-100UW или MWR-135UW или MWR-40UPR-2 или MWR-85UPR-2 или MWR-100UPR-2 или MWR-135UPR-2 или MWR-40U или MWR-85U или MWR-100U или MWR-135U)

1 шт.

Продолжение таблицы 9

Наименование

Обозначение

Количество

Опция термостатированного опорного генератора

MWR-ОСХО

По отдельному заказу

Опция рубидиевого опорного генератора

MWR-RB

По отдельному заказу

Опция улучшенного рубидиевого опорного генератора

MWR-RB-ENH

По отдельному заказу

Опция уменьшенного фазового шума

MWR-LPN

По отдельному заказу

Опция низкого фазового шума

MWR-ULPN

По отдельному заказу

Опция режима анализа спектра реального времени

MWR-RT

По отдельному заказу

Опция измерения фазовых шумов

MWR-PN

По отдельному заказу

Опция интерфейса ввода-вывода Ethernet 1/10G

MWR-SFP/SFP+

По отдельному заказу

Опция улучшенной точности измерения уровня

MWR-LPC

По отдельному заказу

Опция измерительного демодулятора АМ/ЧМ

MWR-MD

По отдельному заказу

Опция расширения частотного диапазона от 100 Гц

MWR-DC

По отдельному заказу

Опция встроенного управляющего ПЭВМ

MWR-PC

По отдельному заказу

Опция демодуляции сигналов стандарта TETRA

MWR-TETRA

По отдельному заказу

Опция переключаемого СВЧ-входа

MWR-SW

По отдельному заказу

Опция второго независимого канала для модификаций MWR-40UPR-2, MWR-80UPR-2, MWR-100UPR-2, MWR-135UPR-2

MWR-2CH

По отдельному заказу

Программное обеспечение на U SB-накопителе

MWR GUI

1 шт.

Руководство по эксплуатации

ТРСН. 464335.003 РЭ

1 шт.

Кабель питания

_

1 шт.

Транспортная тара

_

1 шт.

Сведения о методах измерений

приведены в разделе «Порядок работы» руководства по эксплуатации ТРСН. 464335.003 РЭ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 30 декабря 2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;

ТРСН.464335.003ТУ Приемники измерительные MWR. Технические условия.

Зарегистрировано поверок 40
Поверителей 2
Актуальность данных 07.11.2024
91030-24
Номер в ГРСИ РФ:
91030-24
Производитель / заявитель:
Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника"), г. Москва
Год регистрации:
2024
Cрок действия реестра:
16.01.2029
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
