| Номер в госреестре | 91033-24 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | Leader Metrology |
| Изготовитель | CHINA-US JOINT ENTERPRISE QINGDAO LEADER METROLOGY INSTRUMENTS CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 16.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные Leader Metrology (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с помощью пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.
К средствам измерений данного типа относятся машины координатно-измерительные Leader Metrology модификаций Tornado NCA, Excellent-Р NCE, Excellent-PH NCE, которые отличаются метрологическими характеристиками, конфигурациями контактных датчиков, внешним видом, массой и габаритными размерами.
КИМ модификации Tornado NCA изготавливаются в 21 типоразмере: 454, 564, 686, 8106, 8156, 10128, 10158, 10208, 121510, 122010, 152010, 152510, 152512, 153010, 153512, 154012, 152515, 153015, 163515, 164015, 203015.
КИМ модификаций Excellent-PH NCE и Excellent-Р NCE изготавливаются в 18 типоразмерах: 454, 564, 686, 8106, 8156, 10128, 10158, 10208, 121510, 122010, 152010, 152512, 153010, 153512, 152515, 153015, 163515, 203015.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе сзади.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунках 1 - 2.
Общий вид маркировочной таблички представлен на рисунке 3.

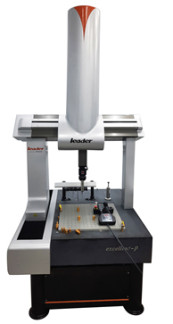

а)
Место указания заводского номера

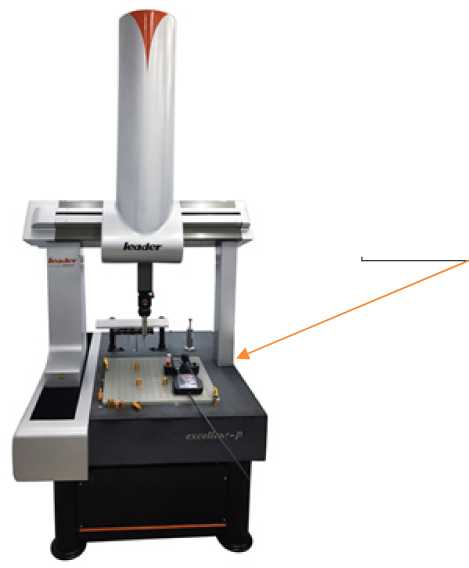

б)
Место указания заводского номера

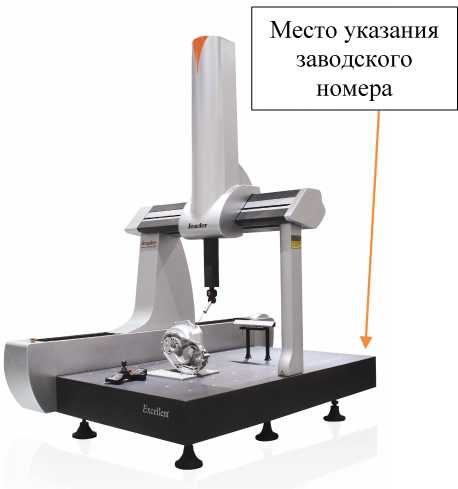

в)
Рисунок 1 - Общий вид машин координатно-измерительных Leader Metrology модификаций Excellent-Р NCE, Excellent-PH NCE: а) типоразмеры: 686, 8106, 8156, 10128, 10158;
б) типоразмеры: 10208, 121510, 122010, 152010, 152512, 153010, 153512, 152515, 153015, 163515, 203015; в) типоразмеры: 454, 564

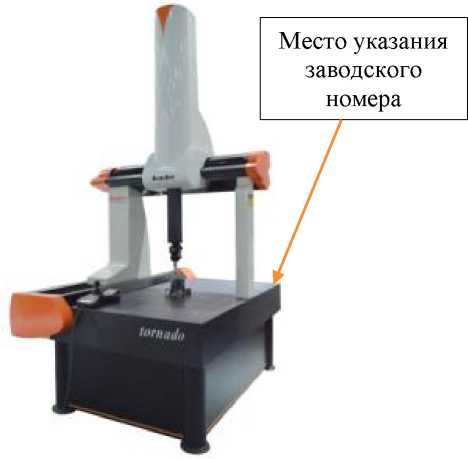

а)
Место указания заводского номера
б)
Рисунок 2 - Общий вид машин координатно-измерительных Leader Metrology модификации Tornado NCA: а) типоразмеры: 454, 564, 686, 8106, 8156; б) типоразмеры:
10128, 10158, 10208, 121510, 122010, 152010, 152510, 152512, 153010, 153512, 154012, 152515,
153015, 163515, 164015, 203015

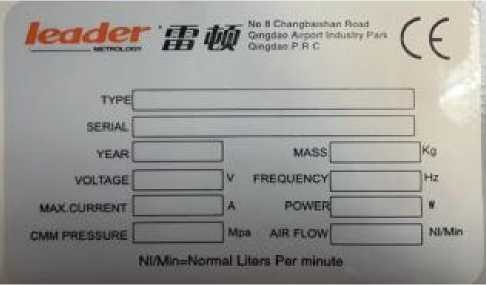

Рисунок 3 - Общий вид маркировочной таблички
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Rational DMIS», «Modus», «Visual DMIS», «Metrolog X4», устанавливаемое на локальном персональном компьютере для управления КИМ, предназначенное для обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | RationalDmis | Modus | Visual DMIS | Metrolog X4 |
| Номер версии (идентификационный номер ПО) | не ниже 2022 | не ниже 1.6 | не ниже 7.0.6 | не ниже V7 |
| Алгоритм вычисления цифрового идентификатора | - | - | - | - |
Таблица 2 - Метрологические характеристики машин координатно-измерительных Leader Metrology модификации Excellent-Р NCE
| Типоразмер | Диапазон измерений, мм | Контактный датчик SP25M/SP80 | Контактный датчик TP200 | Головка REVO/REVO-2 | |||||
| X | Y | Z | MPEe, мкм | MPEp, мкм | MPEe, мкм | MPEp, мкм | MPEe, мкм | MPEp, мкм | |
| 454 | 400 | 500 | 400 | ±(1,3+3-L/1000) | ±1,3 | ±(1,5+3-L/1000) | ±1,5 | - | - |
| 564 | 500 | 600 | 400 | ±(1,3+3-L/1000) | ±1,3 | ±(1,5+3-L/1000) | ±1,5 | - | - |
| 686 | 600 | 800 | 600 | ±(1,5+3-L/1000) | ±1,5 | ±(1,7+3-L/1000) | ±1,7 | ±(1,5+3-L/1000) | ±1,5 |
| 8106 | 800 | 1000 | 600 | ±(1,7+3-L/1000) | ±1,7 | ±(1,9+3-L/1000) | ±1,9 | ±(1,7+3-L/1000) | ±1,7 |
| 8156 | 800 | 1500 | 600 | ±(1,7+3-L/1000) | ±1,7 | ±(1,9+3-L/1000) | ±1,9 | ±(1,7+3-L/1000) | ±1,7 |
| 10128 | 1000 | 1200 | 800 | ±(1,9+3-L/1000) | ±1,9 | ±(2,1+3-L/1000) | ±2,1 | ±(1,9+3-L/1000) | ±1,9 |
| 10158 | 1000 | 1500 | 800 | ±(1,9+3-L/1000) | ±1,9 | ±(2,1+3<L/1000) | ±2,1 | ±(1,9+3/L/1000) | ±1,9 |
| 10208 | 1000 | 2000 | 800 | ±(1,9+3-L/1000) | ±1,9 | ±(2,1+3<L/1000) | ±2,1 | ±(1,9+3/L/1000) | ±1,9 |
| 121510 | 1200 | 1500 | 1000 | ±(2,2+3<L/1000) | ±2,2 | ±(2,4+3-L/1000) | ±2,4 | ±(2,2+3-L/1000) | ±2,2 |
| 122010 | 1200 | 2000 | 1000 | ±(2,2+3<L/1000) | ±2,2 | ±(2,4+3-L/1000) | ±2,4 | ±(2,2+3-L/1000) | ±2,2 |
| 152010 | 1500 | 2000 | 1000 | ±(2,8+3<L/1000) | ±2,8 | ±(3,0+3-L/1000) | ±3,0 | ±(2,8+3-L/1000) | ±2,8 |
| 152512 | 1500 | 2500 | 1200 | ±(3,2+3-L/1000) | ±3,2 | ±(3,4+3-L/1000) | ±3,4 | ±(3,2+3-L/1000) | ±3,2 |
| 153010 | 1500 | 3000 | 1000 | ±(3,2+3-L/1000) | ±3,2 | ±(3,4+3-L/1000) | ±3,4 | ±(3,2+3-L/1000) | ±3,2 |
| 153512 | 1500 | 3500 | 1200 | ±(3,5+3-L/1000) | ±3,5 | ±(3,7+3-L/1000) | ±3,7 | ±(3,5+3-L/1000) | ±3,5 |
| 152515 | 1500 | 2500 | 1500 | ±(3,5+3-L/1000) | ±3,5 | ±(3,7+3<L/1000) | ±3,7 | ±(3,5+3/L/1000) | ±3,5 |
| 153015 | 1500 | 3000 | 1500 | ±(3,5+3-L/1000) | ±3,5 | ±(3,7+3<L/1000) | ±3,7 | ±(3,5+3/L/1000) | ±3,5 |
| 163515 | 1600 | 3500 | 1500 | ±(3,5+3<L/1000) | ±3,2 | ±(3,7+3-L/1000) | ±3,7 | ±(3,5+3-L/1000) | ±3,5 |
| 203015 | 2000 | 3000 | 1500 | ±(4,0+4<L/1000) | ±4,0 | ±(4,2+4-L/1000) | ±4,2 | ±(3,5+3-L/1000) | ±4,0 |
Примечания:
1. MPEe - пределы допускаемой абсолютной объемной погрешности;
2. MPEp - пределы допускаемой абсолютной погрешности измерительной головки;
3. L - измеряемая длина в мм.
4. Погрешность указана при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 70 %.
5. При использовании: SP25M c щупом 0 4 x < 30 мм; SP80 со щупом 0 5 x 50 мм; TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм; REVO/REVO-2 c щупом 0 4 x < 30 мм.
Таблица 3 - Метрологические характеристики машин координатно-измерительных Leader Metrology модификации Excellent-PH NCE
| Типоразмер | Диапазон измерений, мм | Контактный датчик SP25M/SP80 | Контактный датчик TP200 | Головка 11Е\'(ЖЕ\'()-2 | |||||
| X | Y | Z | МРЕЕ, мкм | МРЕр, мкм | МРЕЕ, мкм | МРЕр, мкм | МРЕЕ, мкм | МРЕр, мкм | |
| 454 | 400 | 500 | 400 | ±(1,2+3<L/1000) | ±1,2 | ±(1,4+3-L/1000) | ±1,4 | - | - |
| 564 | 500 | 600 | 400 | ±(1,2+3<L/1000) | ±1,2 | ±(1,4+3-L/1000) | ±1,4 | - | - |
| 686 | 600 | 800 | 600 | ±(1,3+3-L/1000) | ±1,3 | ±(1,5+3Ъ/1000) | ±1,5 | ±(1,1+3-L/1000) | ±1,1 |
| 8106 | 800 | 1000 | 600 | ±(1,4+3-L/1000) | ±1,4 | ±(1,6+3Ъ/1000) | ±1,6 | ±(1,2+3Ъ/1000) | ±1,2 |
| 8156 | 800 | 1500 | 600 | ±(1,4+3Ъ/1000) | ±1,4 | ±(1,6+3-L/1000) | ±1,6 | ±(1,2+3Ъ/1000) | ±1,2 |
| 10128 | 1000 | 1200 | 800 | ±(1,5+3-L/1000) | ±1,5 | ±(1,7+3-L/1000) | ±1,7 | ±(1,3+3-L/1000) | ±1,3 |
| 10158 | 1000 | 1500 | 800 | ±(1,5+3-L/1000) | ±1,5 | ±(1,7+3-L/1000) | ±1,7 | ±(1,3+3-L/1000) | ±1,3 |
| 10208 | 1000 | 2000 | 800 | ±(1,5+3<L/1000) | ±1,5 | ±(1,7+3-L/1000) | ±1,7 | ±(1,3+3-L/1000) | ±1,3 |
| 121510 | 1200 | 1500 | 1000 | ±(1,9+3-L/1000) | ±1,9 | ±(2,1+3-L/1000) | ±2,1 | ±(1,7+3-L/1000) | ±1,7 |
| 122010 | 1200 | 2000 | 1000 | ±(1,9+3-L/1000) | ±1,9 | ±(2,1+3-L/1000) | ±2,1 | ±(1,7+3-L/1000) | ±1,7 |
| 152010 | 1500 | 2000 | 1000 | ±(2,5+3Ъ/1000) | ±2,5 | ±(2,7+3Ъ/1000) | ±2,7 | ±(2,3+3Ъ/1000) | ±2,3 |
| 152512 | 1500 | 2500 | 1200 | ±(2,9+3Ъ/1000) | ±2,9 | ±(3,1+3Ъ/1000) | ±3,1 | ±(2,7+3Ъ/1000) | ±2,6 |
| 153010 | 1500 | 3000 | 1000 | ±(2,9+3Ъ/1000) | ±2,9 | ±(3,1+3-L/1000) | ±3,1 | ±(2,7+3-L/1000) | ±2,6 |
| 153512 | 1500 | 3500 | 1200 | ±(2,9+3-L/1000) | ±2,9 | ±(3,1+3-L/1000) | ±3,1 | ±(2,7+3-L/1000) | ±2,8 |
| 152515 | 1500 | 2500 | 1500 | ±(3,2+3-L/1000) | ±3,2 | ±(3,4+3-L/1000) | ±3,4 | ±(3,0+3-L/1000) | ±2,8 |
| 153015 | 1500 | 3000 | 1500 | ±(3,2+3-L/1000) | ±3,2 | ±(3,4+3-L/1000) | ±3,4 | ±(3,0+3-L/1000) | ±2,8 |
| 163515 | 1600 | 3500 | 1500 | ±(3,2+3-L/1000) | ±3,2 | ±(3,4+3-L/1000) | ±3,4 | ±(3,0+3-L/1000) | ±2,8 |
| 203015 | 2000 | 3000 | 1500 | ±(3,5+4-L/1000) | ±3,5 | ±(3,7+4-L/1000) | ±3,7 | ±(3,0+3-L/1000) | ±3,0 |
Примечания:
1. МРЕЕ - пределы допускаемой абсолютной объемной погрешности;
2. МРЕр - пределы допускаемой абсолютной погрешности измерительной головки;
3. L - измеряемая длина в мм.
4. Погрешность указана при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 70 %.
5. При использовании: SP25M c щупом 0 4 x < 30 мм; SP80 со щупом 0 5 x 50 мм; TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм; REVO/REVO-2 c щупом 0 4 x < 30 мм.
Таблица 4 - Метрологические характеристики машин координатно-измерительных Leader Metrology модификации Tornado NCA
| Типоразмер | Диапазон измерений, мм | Контактный датчик TP200 | Контактный датчик TP20 | ||||
| X | Y | Z | МРЕЕ, мкм | МРЕр, мкм | МРЕЕ, мкм | МРЕр, мкм | |
| 454 | 400 | 500 | 400 | ±(1,8+3,3<L/1000) | ±1,9 | ±(2,1+3,3-L/1000) | ±2,2 |
| 564 | 500 | 600 | 400 | ±(1,8+3,3<L/1000) | ±1,9 | ±(2,1+3,3-L/1000) | ±2,2 |
| 686 | 600 | 800 | 600 | ±(1,9+3,3-L/1000) | ±2,0 | ±(2,2+3,3-L/1000) | ±2,3 |
| 8106 | 800 | 1000 | 600 | ±(1,9+3,3-L/1000) | ±2,0 | ±(2,2+3,3<L/1000) | ±2,2 |
| 8156 | 800 | 1500 | 600 | ±(1,9+3,3-L/1000) | ±2,0 | ±(2,2+3,3<L/1000) | ±2,2 |
| 10128 | 1000 | 1200 | 800 | ±(2,4+3,3-L/1000) | ±2,4 | ±(2,7+3,3-L/1000) | ±2,7 |
| 10158 | 1000 | 1500 | 800 | ±(2,4+3,3-L/1000) | ±2,4 | ±(2,7+3,3-L/1000) | ±2,7 |
| 10208 | 1000 | 2000 | 800 | ±(2,4+3,3<L/1000) | ±2,4 | ±(2,7+3,3-L/1000) | ±2,7 |
| 121510 | 1200 | 1500 | 1000 | ±(2,7+3,3<L/1000) | ±2,7 | ±(3,0+3,3-L/1000) | ±3,0 |
| 122010 | 1200 | 2000 | 1000 | ±(2,7+3,3<L/1000) | ±2,7 | ±(3,0+3,3-L/1000) | ±3,0 |
| 152010 | 1500 | 2000 | 1000 | ±(3,0+3,3-L/1000) | ±3,0 | ±(3,3+3,3-L/1000) | ±3,3 |
| 152510 | 1500 | 2500 | 1000 | ±(3,0+3,3-L/1000) | ±3,0 | ±(3,3+3,3<L/1000) | ±3,3 |
| 152512 | 1500 | 2500 | 1200 | ±(3,2+4,0-L/1000) | ±3,2 | ±(3,5+4,0<L/1000) | ±3,5 |
| 153010 | 1500 | 3000 | 1000 | ±(3,2+4,0-L/1000) | ±3,2 | ±(3,5+4,0-L/1000) | ±3,5 |
| 153512 | 1500 | 3500 | 1200 | ±(3,5+4,0-L/1000) | ±3,5 | ±(3,8+4,0-L/1000) | ±3,8 |
| 154012 | 1500 | 4000 | 1200 | ±(3,5+4,0-L/1000) | ±3,5 | ±(3,8+4,0-L/1000) | ±3,8 |
| 152515 | 1500 | 2500 | 1500 | ±(3,5+4,0<L/1000) | ±3,5 | ±(3,8+4,0-L/1000) | ±3,8 |
| 153015 | 1500 | 3000 | 1500 | ±(3,7+4,0<L/1000) | ±3,7 | ±(4,0+4,0-L/1000) | ±4,0 |
| 163515 | 1600 | 3500 | 1500 | ±(3,7+4,0-L/1000) | ±3,7 | ±(4,0+4,0-L/1000) | ±4,0 |
| 164015 | 1600 | 4000 | 1500 | ±(3,7+4,0-L/1000) | ±3,7 | ±(4,0+4,0<L/1000) | ±4,0 |
| 203015 | 2000 | 3000 | 1500 | ±(4,0+4,0-L/1000) | ±4,0 | ±(5,0+4,0<L/1000) | ±5,0 |
Примечания:
1. МРЕЕ - пределы допускаемой абсолютной объемной погрешности;
2. МРЕр - пределы допускаемой абсолютной погрешности измерительной головки;
3. L - измеряемая длина в мм.
4. Погрешность указана при температуре окружающего воздуха от + 18 °C до + 22 °C и относительной влажности воздуха от 25 % до 70 %.
5. При использовании: TP200 с модулем стандартного усилия и щупом 0 4 x < 30 мм; TP20 с модулем стандартного усилия и щупом 0 4 x 10 мм; PH20 с модулем стандартного усилия и щупом 0 4 x < 10 мм.
Таблица 5 - Основные технические характеристики машин координатно-измерительных Leader
Metrology модификаций Excellent-P NCE и Excellent-PH NCE
| Типоразмер | Г абаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| 454 | 1000 | 1240 | 2240 | 590 | 500 |
| 564 | 1100 | 1340 | 2240 | 720 | 500 |
| 686 | 1290 | 1970 | 2790 | 1560 | 700 |
| 8106 | 1490 | 2170 | 2790 | 1970 | 1000 |
| 8156 | 1400 | 2670 | 2790 | 2550 | 1000 |
| 10128 | 1690 | 2370 | 3150 | 2560 | 1800 |
| 10158 | 1690 | 2670 | 3150 | 2850 | 1800 |
| 10208 | 1690 | 3270 | 3150 | 3440 | 1800 |
| 121510 | 1890 | 2750 | 3330 | 3370 | 2000 |
| 122010 | 1890 | 3350 | 3330 | 3950 | 2000 |
| 152010 | 2190 | 3350 | 3370 | 5260 | 3000 |
| 152512 | 2190 | 3850 | 3870 | 6770 | 3000 |
| 153010 | 2260 | 3910 | 3420 | 8160 | 3000 |
| 153512 | 2260 | 4410 | 3890 | 9250 | 3000 |
| 152515 | 2190 | 3980 | 4500 | 7000 | 3000 |
| 153015 | 2260 | 4040 | 4520 | 8490 | 3000 |
| 163515 | 2360 | 4540 | 4520 | 10010 | 3000 |
| 203015 | 2760 | 4240 | 4520 | 11250 | 3000 |
Таблица 6 - Основные технические характеристики машин координатно-измерительных Leader Metrology модификации Tornado NCA
| Типоразмер | Г абаритные размеры, мм, не более | Масса, кг, не более | Максимальная масса измеряемой детали, кг | ||
| Длина | Ширина | Высота | |||
| 454 | 1000 | 1240 | 2240 | 570 | 500 |
| 564 | 1100 | 1340 | 2240 | 700 | 500 |
| 686 | 1200 | 1650 | 2660 | 960 | 700 |
| 8106 | 1400 | 1850 | 2660 | 1270 | 1000 |
| 8156 | 1400 | 2350 | 2660 | 1600 | 1000 |
| 10128 | 1690 | 2370 | 3150 | 2460 | 1800 |
| 10158 | 1690 | 2670 | 3150 | 2820 | 1800 |
| 10208 | 1690 | 3270 | 3150 | 3410 | 1800 |
| 121510 | 1890 | 2750 | 3330 | 3330 | 2000 |
| 122010 | 1890 | 3350 | 3330 | 3910 | 2000 |
| 152010 | 2190 | 3350 | 3370 | 5220 | 3000 |
| 152510 | 2190 | 3850 | 3400 | 6680 | 3000 |
| 153010 | 3910 | 3420 | 1690 | 8120 | 3000 |
| 152510 | 2190 | 3850 | 3870 | 6730 | 3000 |
| 153512 | 2260 | 4410 | 3890 | 9200 | 3000 |
| 154012 | 2260 | 5340 | 3890 | 10385 | 3000 |
| 152515 | 2190 | 3980 | 4500 | 6950 | 3000 |
| 153015 | 2260 | 4040 | 4520 | 8440 | 3000 |
| 163515 | 2360 | 4540 | 4520 | 9960 | 3000 |
| 164015 | 2360 | 5470 | 4520 | 11200 | 3000 |
| 203015 | 2760 | 4240 | 4520 | 11200 | 3000 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +22 от 25 до 70 |
| Допускаемое изменение температуры, °С, не более, в течении: - 1 ч - 24 ч | 1 2 |
| Градиент температуры по объему, °С на метр, не более | 1 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Г ц | 50/60 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | Leader Metrology | 1 шт. |
| Контроллер | - | 1 шт. |
| Джойстик управления | - | 1 шт. |
| Измерительная головка | - | 1 шт. |
| Измерительный датчик | - | 1 шт. |
| Комплект щупов | - | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение на электронном носителе | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя программным обеспечением | - | 1 экз. |
приведены в разделе 9 «Методика измерений» «Руководство по эксплуатации. Машины координатно-измерительные Leader Metrology».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
«Стандарт предприятия. Машины координатно-измерительные Leader Metrology», CHINA-US JOINT ENTERPRISE QINGDAO LEADER METROLOGY INSTRUMENTS CO., LTD, Китай.
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 27.11.2024 |
