| Номер в госреестре | 91045-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЛМ-10 |
| Изготовитель | Куйбышевский завод измерительных трансформаторов, г. Куйбышев (изготовлены в 1974-1991 гг.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3 которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТЛМ-10-1 зав. № 3515, 3516, 9543, 9544, 3765, 3519, 0734, 0733;
- ТЛМ-10-1У3 зав. № 8402, 8602, 6766, 6787, 6666, 6672, 4561, 6671, 1767, 4009, 8407, 1828, 2702, 2693, 9217, 9231, 4831, 4491, 6611, 6605, 2846, 3440, 3841, 2847, 3506, 3258, 8845, 8479, 0192, 0200, 9685, 4272, 4531, 4515;
- ТЛМ-10-2 зав. № 2783;
- ТЛМ-10-2У3 зав. № 9655, 0338, 0337, 6868, 6961, 6235, 1141, 0782, 0651, 0063, 3850, 0096, 9428, 5356, 5947, 8638, 8613, 1323, 2012.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

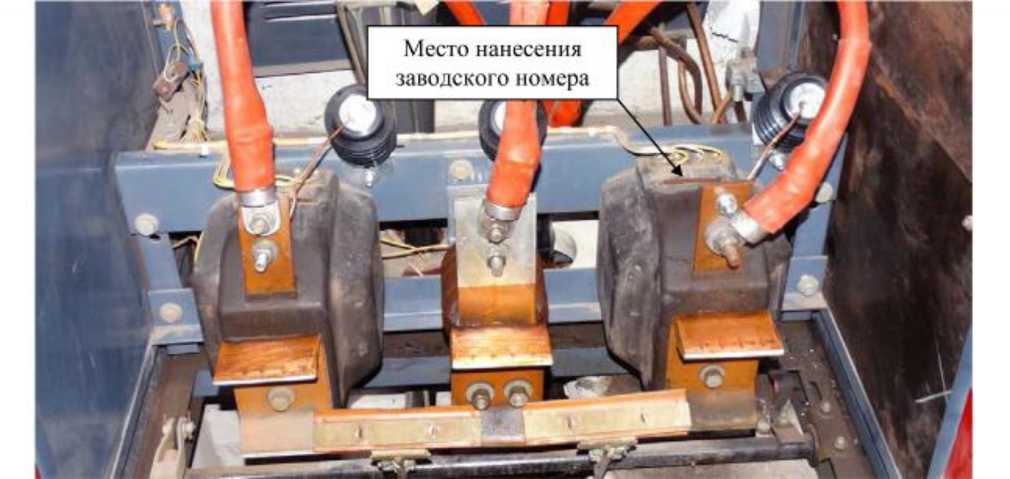

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1
| Наименование характеристики | Значение для заводских номеров | |
| 9543, 9544, 0734, 0733 | 3515,3516, 3765, 3519 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 600 | 800 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 |
Таблица 1.2 - Метрологические характеристики ТЛМ-10-1У3
| Наименование характеристики | Значение для заводских номеров | |||
| 6766, 6787 | 9217, 9231, 4831, 4491 | 8402, 8602, 8407, 1828, 2846, 3440, 3841, 2847 | 3258,0192, 0200, 4531, 4515 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Iihom, А | 100 | 150 | 200 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 | 10 | 10 |
Таблица 1.3 - Метрологические характеристики ТЛМ-10-1У3
| Наименование характеристики | Значение для заводских номеров | ||
| 6666, 6672, 4561, 6671, 1767, 4009 | 2702, 2693, 8845, 8479, 9685, 4272 | 6611, 6605, 3506 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 400 | 600 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 | 15 |
Таблица 1.4 - Метрологические характеристики ТЛМ-10-2
| Наименование характеристики | Значение для заводского номера |
| 2783 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 75 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 |
Таблица 1.5 - Метрологические характеристики ТЛМ-10-2У3
| Наименование характеристики | Значение для заводских номеров | ||
| 9655 | 0338, 0337, 6868, 6961, 6235, 0782, 0651, 0063, 3850,1323, 2012 | 8638, 8613 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток Iihom, А | 75 | 200 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 | 10 |
Таблица 1.6 - Метрологические характеристики ТЛМ-10-2У3
| Наименование характеристики | Значение для заводских номеров | |
| 1141, 5356, 5947 | 0096, 9428 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток 11ном, А | 400 | 800 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 10 | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2; ТЛМ-10-2У3 | 1 шт. |
| Паспорт | ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2; ТЛМ-10-2У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 61 |
| Поверителей | 5 |
| Актуальность данных | 17.09.2024 |
