| Номер в госреестре | 91049-24 |
| Наименование СИ | Трансформатор напряжения |
| Обозначение типа СИ | НКФ 110-57 У1 |
| Изготовитель | МНПО "Электрозавод", г. Москва (изготовлен в 1974 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения НКФ 110-57 У1 (далее по тексту - трансформатор напряжения) предназначен для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. На основании размещена информационная табличка с указанием технических данных трансформатора напряжения.
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформатору напряжения данного типа относится трансформатор напряжения НКФ 110-57 У1 зав. № 1033935.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на информационной табличке методом тиснения в виде цифрового обозначения.

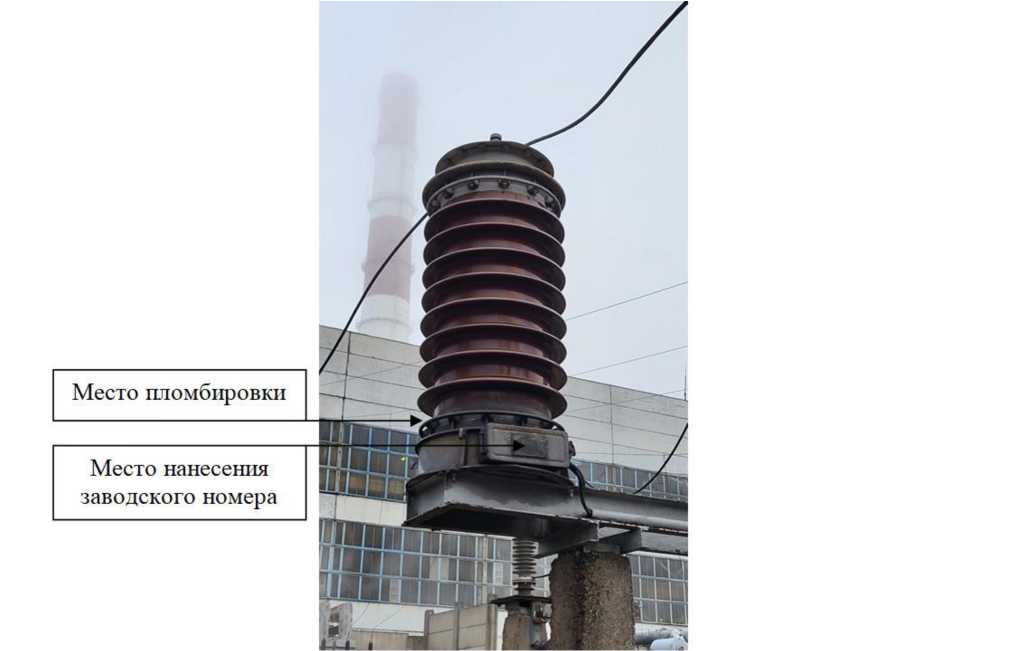

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное напряжение первичной обмотки И1ном, кВ | 110/^3 | ||
| Номинальное напряжение вторичной обмотки И2ном, В | 100/^3 | ||
| Номинальная частота Гном, Гц | 50 | ||
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | 1,0 | 3,0 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 400 | 600 | 1200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ 110-57 У1 | 1 шт. |
| Паспорт | НКФ 110-57 У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
