| Номер в госреестре | 91051-24 |
| Наименование СИ | Преобразователи уровня радиоволновые волноводные |
| Обозначение типа СИ | Тэкфлекс |
| Изготовитель | Общество с ограниченной ответственностью "Инвард" (ООО "Инвард"), г. Рязань |
| Год регистрации | 2024 |
| Срок свидетельства | 18.01.2029 |
| МПИ (интервал между поверками) | 3 года - для преобразователей уровня с пределами допускаемой абсолютной погрешности > ±3 мм, 1 год - для преобразователей уровня с пределами допускаемой абсолютной погрешности ≤ ±3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня радиоволновые волноводные Тэкфлекс (далее -преобразователи) предназначены для непрерывного измерения уровня жидких и сыпучих сред, раздела двух несмешивающихся жидких сред и преобразования измеренного значения уровня в аналоговый или цифровой выходной сигнал.
Принцип измерений преобразователей основан на методе импульсной рефлектометрии, реализованной методом стробоскопического преобразования во временной области. Электромагнитный импульс длительностью от 50 до 100 пс, возбуждаемый блоком электронным, распространяясь по волноводу, при достижении точки, в которой выражено изменение диэлектрической проницаемости (создаваемой поверхностью измеряемой среды), отражается, возвращаясь к приемнику. Амплитуда отраженного импульса определяется разницей диэлектрических проницаемостей. Измеренное значение уровня измеряемой среды (раздела сред) пропорционально времени распространения электромагнитного импульса до неоднородности и обратно.
Преобразователи обеспечивают измерение одной или двух величин: уровня жидкой или сыпучей среды и уровня границы раздела двух жидких несмешивающихся сред.
Преобразователи в общем случае состоят из чувствительного элемента, узла уплотнения чувствительного элемента, совмещенного с присоединительными элементами и блока электронного. Составные части преобразователя конструктивно объединены.
В зависимости от конструкции чувствительного элемента преобразователи имеют исполнения с тросовым, стержневым и коаксиальным чувствительными элементами.
Чувствительный элемент представляет собой стержень или трос (в случае коаксиального исполнения стержень заключен в металлическую оболочку, отделенную от стержня дистанционными изолирующими кольцами).
Узел уплотнения представляет собой проходной изолятор, отделяющий блок электронный от измеряемой среды, находящейся под давлением.
Для крепления преобразователя к объекту измерения в состав узла уплотнения включен присоединительный элемент (штуцер, фланец или иной по заказу).
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
- исполнение АЦ - с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом, изменяющейся пропорционально измеренной или вычисленной величине, установленной потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
- исполнение А2Ц - с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом, изменяющейся пропорционально измеренной или вычисленной величине, установленной потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART и дополнительным аналоговым выходным сигналом от 4 до 20 мА;
- исполнение ЦС - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU.
В качестве величины, формирующей выходные аналоговые сигналы, потребителем могут быть выбраны уровень жидкости, уровень границы раздела сред, дальность до уровня жидкости, дальность до уровня границы раздела сред, значение объема или массы жидкости в резервуаре, вычисленное по измеренному значению уровня и введенной потребителем градуировочной таблицы.
Преобразователи обеспечивают индикацию измеренных и (или) вычисленных величин. Преобразователи имеют исполнение без местной индикации измеренных значений.
Преобразователи изготавливаются в общепромышленном и взрывозащищенном исполнениях.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки накорпус преобразователя или на маркировочную табличку, прикрепляемую к корпусу преобразователя винтами или заклепками. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на винты корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 2.
О бщий вид преобразователей представлен на рисунке 3.

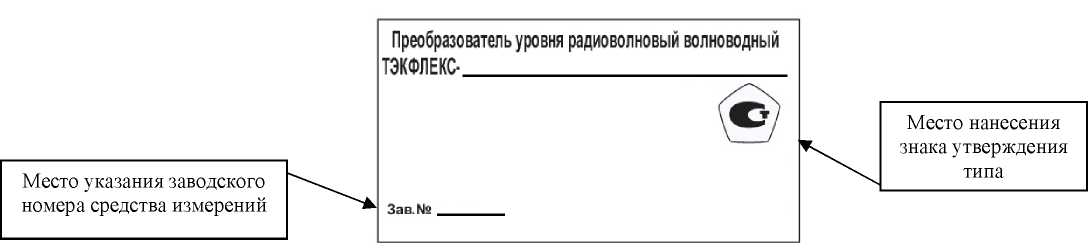

Место указания заводского номера средства измерений
Рисунок 1 - Общий вид (схема) маркировочной таблички
Место нанесения знака утверждения типа
Места нанесения пломб
Рисунок 2 - Места нанесения пломб на корпус внутреннего электронного блока
а) б) в)
Рисунок 3 - Общий вид преобразователей а) преобразователь с коаксиальным чувствительным элементом; б) преобразователей с тросовым чувствительным элементом в) преобразователей со стержневым чувствительным элементом
В зависимости от условий эксплуатации предусмотрены модификации и исполнения преобразователей, отличающиеся конструктивным исполнением чувствительного элемента, видом измеряемой величины, метрологическими характеристиками, диапазоном измерений, видом выходного сигнала, способом присоединения, наличием или отсутствием местной индикации.
Условное обозначение преобразователя:
Преобразователь уровня ТЭКФЛЕКС-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10.
Х1 - конструктивное исполнение по виду контролируемой величины (У - измерение уровня среды или уровня границы раздела сред; УР - измерение уровня среды и уровня границы раздела сред);
Х2 - конструктивное исполнение чувствительного элемента (К - коаксиальный, Т -тросовый, С - стержневой);
Х3 - исполнение преобразователя в зависимости от давления и температуры измеряемой среды (в соответствии с внутренней нормативной документацией изготовителя);
Х4 - пределы допускаемой абсолютной погрешности измерений (±3,0; ±3,5 ±5,0 или ±10,0 мм);
Х5 - длина погружаемой части, мм;
Х6 - способ присоединения (в соответствии с внутренней документацией изготовителя);
Х7 - наличие и вид взрывозащиты (О - невзрывозащищенного исполнения; И -искробезопасная электрическая цепь; ВО - взрывонепроницаемая оболочка);
Х8 - вид выходного сигнала;
Х9 - наличие местной индикации (Д - с местным индикатором, О - без местного индикатора);
Х10 - иные знаки и символы, не влияющие на метрологические характеристики преобразователя.
Преобразователи имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. Преобразователи поддерживают работу с программным обеспечением (далее - ПО) «Конфигуратор Тэкфлекс», устанавливаемым на внешний персональный компьютер, и предназначенным для конфигурирования преобразователей на объекте эксплуатации. ПО «Конфигуратор Тэкфлекс» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть МПО.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные МПО приведены в таблице 1.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | МПО |
| Номер версии (идентификационный номер) | не ниже 1.2.ХХ.ХХ* |
| Цифровой идентификатор | - |
| *ХХ.ХХ - метрологически незначимая часть, где Х = 0 - 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня в зависимости от исполнения чувствительного элемента1), мм - коаксиальный - стержневой - тросовый | от 150 до 12000 от 150 до 12000 от 150 до 24000 |
| Диапазон измерений уровня раздела сред жидкости в зависимости от исполнения чувствительного элемента1), мм - коаксиальный - стержневой - тросовый | от 150 до 6000 от 150 до 6000 от 150 до 10000 |
| Пределы допускаемой абсолютной погрешности измерений уровня и раздела сред2), Д, мм | ±3,0 ±3,5 ±5,0 ±10,0 |
| Вариация измерений уровня и раздела сред, мм | < Д |
| Пределы допускаемой приведенной погрешности воспроизведения выходного аналогового сигнала от диапазона его воспроизведения, не более, % | ± 0,1 |
| 1) Указан максимальный диапазон измерений. Фактический диапазон измерений преобразователя указывается в паспорте 2) Фактическое значение указывается в паспорте | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание, В | 24'6 |
| Потребляемая электрическая мощность, Вт, не более - для преобразователей исполнений АЦ и А2Ц - для преобразователей исполнений ЦС | 0,7 1,5 |
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды3), °С - максимальное рабочее давление измеряемой среды3), МПа, не более | от -50 до +75 от - 196 до + 450 35,0 |
| Степень защиты корпуса преобразователей по ГОСТ 14254-2015 | IP66/IP67 |
| Маркировка взрывозащиты - вид взрывозащиты «искробезопасная цепь» - вид взрывозащиты «взрывонепроницаемая оболочка» | 0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 25000x400x400 |
| Масса, кг, не более | 30 |
| Средняя наработка до отказа преобразователей (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч | 150000 |
| 3) Указаны максимальные значения. Фактические значения параметров измеряемой среды указаны в паспорте | |
наносится методом лазерной гравировки на корпус преобразователя или на маркировочную табличку, прикрепляемую к корпусу преобразователя.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь уровня радиоволновый волноводный* | Тэкфлекс | 1 шт. |
| Приспособление для поверки преобразователей с коаксиальным чувствительным элементом | ГРВТ.7873-4617 | По заказу |
| Комплект кабелей для подключения | - | По заказу |
| Паспорт | ГРВТ.407629.001 ПС | 1 экз. |
| Руководство по эксплуатации | ГРВТ.407629.001 РЭ | 1 экз. |
| * - модификация определяется договором поставки | ||
приведены в разделе 2 «Использование по назначению» документа «Преобразователи уровня радиоволновые волноводные Тэкфлекс. Руководство по эксплуатации ГРВТ.407629.001 РЭ».
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г.№ 3459;
ГРВТ.407629.001 ТУ Преобразователи уровня радиоволновые волноводные Тэкфлекс. Технические условия.
| Зарегистрировано поверок | 1677 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
