Барьеры искрозащиты PHI (далее по тексту - барьеры) предназначены для измерений и преобразований аналоговых сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления на входе барьеров в электрические сигналы силы постоянного тока на выходе барьеров и передачи этих сигналов, в том числе по протоколу HART, в безопасную зону. Барьеры предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.
Карточка СИ
Номер в госреестре 91054-24
Наименование СИ Барьеры искрозащиты
Обозначение типа СИ PHI
Изготовитель Непубличное акционерное общество "СибКом" (АО "СибКом"), г. Уфа; "Beijing Pinghe Chuangye Technology Development Co., Ltd.", Китай
Год регистрации 2024
Срок свидетельства 19.01.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Барьеры искрозащиты PHI (далее по тексту - барьеры) предназначены для измерений и преобразований аналоговых сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления на входе барьеров в электрические сигналы силы постоянного тока на выходе барьеров и передачи этих сигналов, в том числе по протоколу HART, в безопасную зону. Барьеры предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.

Описание

Принцип действия барьеров основан на преобразовании входных аналоговых сигналов в виде электрического сопротивления, силы постоянного тока, их измерении, обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов силы постоянного тока с возможностью наложения на него цифрового сигнала протокола HART.

Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые клеммные зажимы для присоединения подводящих проводников и кабелей питания. Барьеры выполнены в искробезопасном исполнении.

Барьеры устанавливаются на монтажную DIN-рейку.

Барьеры выпускаются следующих моделей, отличающихся типами входных сигналов, количеством каналов, характеристиками и функциональным назначением: PHI-AI-2111, PHI-AI-0111,   PHI-AI-2121,   PHI-AI-0121,   PHI-AI-2221,   PHI-AI-0221,   PHI-AO-2111,

PHI-AO1-0221, PHI-AO1-2221, PHI-T-2120*, PHI-T-3120*, PHI-T-0120*, PHI-T1-0110*, PHI-T2-0110*, PHI-T3-0110*, PHI-T2-0220* и PHI-T1-0220*.

Общий вид барьеров представлен на рисунке 1. Серийный номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую панель барьеров в виде наклейки, что обеспечивает однозначную идентификацию каждого барьера в процессе эксплуатации. Место нанесения серийного номера указано на рисунке 1.

Конструкция барьеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на барьеры. Пломбирование барьеров не предусмотрено.

Барьеры .маркируются следующим образом:

PHI

1 2     3 4 5 6 7

Таблица 1 - Структура условного обозначения

№ поля

Описание поля

Код поля

Расшифровка

1

Тип сигнала

AI

Сила постоянного тока от 4 до 20 мА

AO

T

Термопара или термосопротивление

2

Индекс

1

Присваивается изготовителем

2

_

Нет

3

Уровень SIL

1

SIL1

2

SIL2

3

SIL3

0

Нет

4

Количество входов

1

1 вход

2

2 входа

5

Количество выходов

1

1 выход

2

2 выхода

3

3 выхода

4

4 выхода

6

HART

0

Нет

1

Есть

7

Входной сигнал термопар или термосопротивления

*

Для барьеров, измеряющих сигналы термопары и термосопротивления, приведенных в таблицах 3 и 4

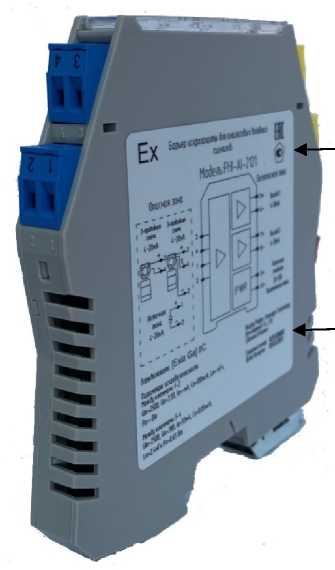

Рисунок 1 - Общий вид барьеров, место нанесения серийного номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) встроено в постоянное запоминающее устройство барьеров, записывается изготовителем на этапе производства, и не может быть считано через какой-либо интерфейс и изменено. ПО выполняет функции измерения и формирования выходных сигналов, защиты результатов измерений и настроенных параметров барьеров от несанкционированных изменений. Метрологические характеристики барьеров нормированы с учетом влияния ПО. Конструкция барьеров исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию в процессе эксплуатации. Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 - 5.

Таблица 2 - Метрологические характеристики

Модель

Количество входов и выходов

Диапазон входного сигнала

Диапазон выходного сигнала

Пределы допускаемой основной приведенной (к верхнему пределу диапазона выходного сигнала) погрешности преобразований, %

Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала), приведенной дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый

1 °С, %

1

3

4

5

6

7

PHI-AI-2111

1 вход

1 выход

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-AI-0111

1 вход

1 выход

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-AI-2121

1 вход

2 выхода

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-AI-0121

1 вход

2 выхода

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-AI-2221

2 входа

2 выхода

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-AI-0221

2 входа

2 выхода

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

Продолжение таблицы 2

1

3

4

5

6

7

PHI-AO-2111

1 вход

1 выход

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-AO1-0221

2 входа

2 выхода

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-AO1-2221

2 входа

2 выхода

от 4 до 20 мА (поддержка HART-протокола

от 4 до 20 мА (поддержка HART-протокола)

±0,1

±0,005

PHI-T-2120*

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

PHI-T-3120*

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

PHI-T-0120*

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

Продолжение таблицы 2

1

3

4

5

6

7

PHI-T1-0110*

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

PHI-T2-0110*

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

PHI-T3-0110*

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

PHI-T2-0220*

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

PHI-T1-0220*

2 входа

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C)

от 4 до 20 мА

±0,1 (от диапазона выходного сигнала)

±0,005

Продолжение таблицы 2___________________________________________________________________________________________________

Примечания 1. При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 1 °C. 2. Пределы допускаемой погрешности в рабочих условиях у %, вычисляются по формулам:

в диапазоне температуры окружающей среды от -20 до +15 °С

У р = У осн + У доп

в диапазоне температуры окружающей среды от +25 до +60 °С

У р =У осн +У доп

где у,

у

осн

доп

пределы допускаемой основной погрешности;

пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающей среды относительно от +15 до 25 °С на каждый 1 °С;

температура окружающей среды, °С.

Таблица 3 - Типы и диапазоны измерений сигналов термопреобразователей сопротивления

Тип

Диапазон измерений, °С*

Pt100 (а=0,00391°С-1, а=0,00385°С-1)

от -200 до +850

Pt1000 (а=0,00391°С-1, а=0,00385°С-1)

от -200 до +850

Ni1000 (а 0,00617°С-1)

от -60 до +250

Cu50 (а=0,00426°С-1, а 0,00428°С-1)

от -50 до +150

Cu100 (а=0,00426°С-1, а 0,00428°С-1)

от -50 до +150

* Указан максимальный диапазон измерений. Диапазон измерений зависит от типа подключаемого датчика и настроек барьера. Конкретный диапазон измерений указывается в паспорте.

Таблица 4 - Типы и диапазоны измерений сигналов от преобразователей термоэлектрических

Тип

Диапазон измерений, °С*

T

от -200 до +400

E

от -140 до +1000

J

от -160 до +1200

K

от -200 до +1370

N

от -200 до +1300

R

от -50 до +1760

S

от -50 до +1760

B

от +250 до +1820

* Указан максимальный диапазон измерений. Диапазон измерений зависит от типа подключаемого датчика и настроек барьера. Конкретный диапазон измерений указывается в паспорте.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 20 до 35

Потребляемая мощность, Вт, не более

4

Габаритные размеры, мм, не более

- ширина

- высота

- глубина

17,5

118

108

Масса, г, не более

150

Условия эксплуатации

- температура окружающей среды, °C

- относительная влажность окружающей среды, %, не более

- атмосферное давление, кПа

от -20 до +60 95 от 84 до 106,7

Средняя наработка на отказ, ч

100000 часов

Средний срок службы, лет

10

Маркировка взрывозащиты

[Ex ia Ga] II C

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус барьера в виде наклейки.

Комплектность

Таблица 6 - Комплектность средств измерений

Наименование

Обозначение

Количество

Барьеры искрозащиты PHI

_

1 шт.

Руководства по эксплуатации

_

1 экз.

Паспорт

_

1 шт.

Сведения о методах измерений

приведены в разделе 4 Руководства по эксплуатации

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 27.12.23-001-15295165-2023 «Технические условия. Барьеры искрозащиты PHI».

91054-24
Номер в ГРСИ РФ:
91054-24
Производитель / заявитель:
Непубличное акционерное общество "СибКом" (АО "СибКом"), г. Уфа; "Beijing Pinghe Chuangye Technology Development Co., Ltd.", Китай
Год регистрации:
2024
Cрок действия реестра:
19.01.2029
