| Номер в госреестре | 91061-24 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | НАРА |
| Изготовитель | Общество с ограниченной ответственностью "ЭДАН ИНЖИНИРИНГ" (ООО "ЭДАН ИНЖИНИРИНГ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 19.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные НАРА (далее - колонки) предназначены для измерений объёма и/или массы жидкого моторного топлива (бензина, дизельного топлива, керосина), растворов мочевины, масла, сжиженного и сжатого углеводородного газа (в том числе СУГ, ПТ, ПА, ПБА, ПБТ, БТ в соответствии с ГОСТ Р 52087-2018); массы сжиженного природного газа (метан в соответствии с ГОСТ Р 56021-2014), компримированного топливного природного газа (метан в соответствии с ГОСТ 27577-2000) (далее - продукт).
Принцип действия колонок состоит в следующем: измеряемый продукт из резервуара или другой меры вместимости через приёмный клапан, газоотделитель (опционально), фильтр предварительной очистки подаётся в расходомер/измеритель объёма, из которого через раздаточный рукав с краном поступает в бак транспортного средства или тару потребителей.
В колонках реализован прямой метод измерений продукта по расходоме-рам/измерителям в единицах измерения объёма или массы.
Колонки состоят из:
- отсека электроники:
- гидравлического отсека;
- навесного оборудования.
Внешний вид колонок с различными корпусами представлен на рисунке 1. Корпус колонки окрашивается в цвета по заказу заказчика.
Отсек электроники состоит из:
- отсчетного устройства (содержит не менее одного блока индикации (возможно
отображение индикации колонки на мультимедийном дисплее));
- электромеханических счетчиков (опционально);
- пускателей электромагнитных (опционально);
- системы обогрева (опционально);
- клеммных соединений;
- мультимедийного оборудования (опционально);
- климатического оборудования (опционально);
- терминалов самообслуживания, кассовых аппаратов, терминалов для приема карт, терминалов оплаты (опционально);
- дополнительного оборудования (опционально).
Гидравлический отсек состоит из:
- моноблоков насосных либо отдельных насосов (опционально)1;
- электродвигателей (опционально)1;
- сильфонных компенсаторов (опционально) 1;
- измерителей объёма либо массовых расходомеров;
- датчиков расхода топлива;
- колодок кранов раздаточных с электромагнитными или концевыми выключателями (опционально) 1;
- клапанов электромагнитных (опционально) 1;
- коробки клеммной (опционально) 1;
- сепаратора (опционально) 1.
Элементами гидравлического блока обеспечивается измерение объёма/массы продукта, для измерения в зависимости от исполнения в колонках используются кориолисовый расходомер или измеритель объёма:
- счётчик-расходомер массовый кориолисовый ЭМИС-МАСС 260, изготовитель ЗАО «ЭМИС» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 77657-20) или счётчик-расходомер массовый ЭЛМЕТРО-Фломак, изготовитель ООО «ЭЛМЕТРО ГРУПП» (рег. № 4726616), или счётчик-расходомер массовый МИР, изготовитель ООО НТФ «БАКС» (рег. № 68584-17), или счётчик-расходомер массовый Штрай-Масс, изготовитель ООО «НГММ» (рег. № 70629-18), или счётчик-расходомер кориолисовый КТМ РуМАСС, изготовитель ООО «НПП КуйбышевТелеком-Метрология» (рег. № 83825-21), расходомер массовый НАРА, изготовитель ООО «ЭДАН ИНЖИНИРИНГ», г. Москва, или счётчик-расходомер массовый СКАТ-С, изготовитель ООО «ТоргСервис» (рег. № 75514-19).
- измеритель объёма НАРА, изготовитель ООО «ЭДАН ИНЖИНИРИНГ», г. Москва.
Информация об объёме и/или массе продукта, прошедшего через расходомер с цифровым выходом (в том числе по интерфейсам связи RS485, CAN, Ethernet, Foundation FieldBus и протоколами связи Modbus, HART, АЗТ 2.0, АЗТ 2.1, а также с использованием иных интерфейсов и протоколов), поступает в блок управления (электроники) колонкой. На отсчётном устройстве колонки отображается масса или объём отпущенного продукта, опционально отображается цена, стоимость и другая информация.
Информация об объёме продукта, прошедшего через измеритель объёма по импульсному выходу или CAN-шине поступает в блок управления (электроники) колонкой. На отсчётном устройстве колонки отображается объём отпущенного топлива, опционально отображается цена и стоимость, возможно отображение значений суммарных счётчиков.
Навесное оборудование включает в себя:
- рукава (в сборе);
- раздаточные краны;
- индикаторные стаканы (индикаторов потока, опционально);
- разрывные муфты (опционально);
- иное оборудование.
Более подробный состав колонки указан в спецификации на конкретную модель.
Блок электроники может комплектоваться климатическим оборудованием для устойчивой работы при низких и высоких температурах окружающего воздуха.
Порядок обозначения колонок в документации и при заказе (спецификация):
Колонка топливораздаточная НАРА Х1Х2Х3Х4 -Х5 Х6, где:
- Xi - конструктивная модификация колонки:
- САТ - сателлит;
- 27М1С - в прямоугольном корпусе с механическим отсчётным устройством однорукавная;
- 27 - в прямоугольном корпусе с электронным отсчётным устройством однорукавная;
- 28 - в корпусе L-типа с электронным отсчётным устройством однорукавная;
- 4 - в корпусе П-типа с электронным отсчётным устройством;
- 5 - в корпусе L-типа с электронным отсчётным устройством многорукавная самовсасывающая;
- 7 - в корпусе L-типа с электронным отсчётным устройством многорукавная напорная;
- 8 - в корпусе Н-типа с электронным отсчётным устройством;
- 9 - с вынесенным в отдельный корпус отсчетным устройством.
- Х2 - количество сторон колонки (не указывается, если Xi - 27М1С, 27, 28, не применяется, если Xi - САТ):
- i - односторонняя колонка;
- 2 - двухсторонняя колонка.
- Хз - количество выдаваемых продуктов (не указывается, если Xi - 27М1С, 27, 28, САТ): от 1 до i0.
- Х4 - количество раздаточных рукавов (не указывается, если Xi - 27М1С, 27, 28, САТ): от 1 до 20.
- X5 - тип гидравлической системы (не применяется, если Xi - САТ):
- i - напорная гидравлическая система (не указывается, если Xi - 7, 5);
- 2 - всасывающая гидравлическая система (не указывается, если Xi - 27М1С, 27, 28, 5, 7);
- 3 - колонка предназначена для использования с внешним насосом НАРА X8 - X9;
- 4 - колонка предназначена для использования с внешним насосом: НАРА БНИX8 - X9.
- X6 - вид выдаваемого топлива (не указывается, если вид выдаваемого топлива - моторное топливо (бензин, дизель, керосин)):
- i - раствор мочевины;
- 2 - масло;
- 3 - газ (в том числе СУГ, СПГ);
- 4 - комбинированная.
Примечание - В обозначении колонок допускается вводить дополнительные обозначения в виде цифровых или буквенных символов для климатического исполнения yi или XЛ1.
(9
(9
11 aoioiiif олээд |7 q\f 1ЭИК
з)
ж)

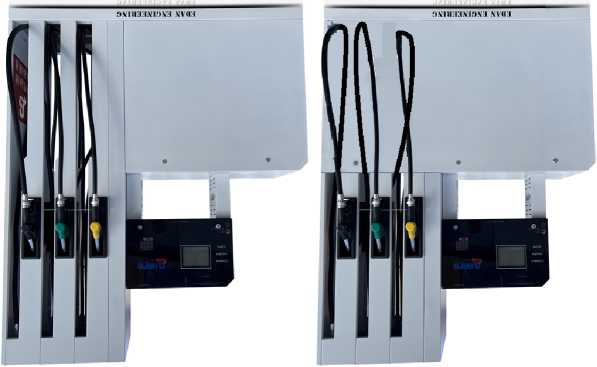

Рисунок 1- Общий вид колонок: а) НАРА 27-Х5 Хб, б) НАРА 27М1С-Х5 Хб, в) НАРА 28-Х5 Х6, г) НАРА 4Х2Х3Х4-Х5 Х6, д) НАРА 5Х2Х3Х4-Х5 Х6 и НАРА 7Х2Х3Х4-Х5 Х6, могут производиться в стандартной (справа) и узкой (слева) версии, е) НАРА 8Х2Х3Х4-Х5 Х6, ж) НАРА 9Х2Х3Х4-Х5 Х6, з) НАРА САТ Х6
Знак утверждения типа и заводской номер, состоящий из 11 цифр, наносятся на маркировочную табличку, закрепляемую на боковую поверхность корпуса колонки. Пример маркировочной таблички приведён на рисунке 2.
ЭдАн
ООО "ЭДАН Инжиниринг" e-mail: hfo@sdarw.ru тел. +7(495} 740-23-57 http://www.trknara.ru/
11S2KJ1, с Моша. Кяшыршй гр-, д. 11 стр. 2, этГп. 1Л. к. 51
КОЛОНКА ТОПЛ И ВО РАЗДАТОЧНАЯ НАРА
Дам выпуска:
Инжиниринг
ЕН[а
Напряжение литания:
Номниальнал мощность:
Твмтература окружающего ВОЗДУХ*:
Миркнрпвнз взрывмащнть- н нонёф сертификата;
Р и с у н о к 2 - Маркировочная табличка
Знак поверки в виде пломбы наносится на измерители/расходомеры объёма/массы колонок. Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 3 - 5 для расходомеров/измерителей НАРА. На расходомеры массовые знак поверки в виде пломбы наносится в соответствии с описаниями типов средств измерений.

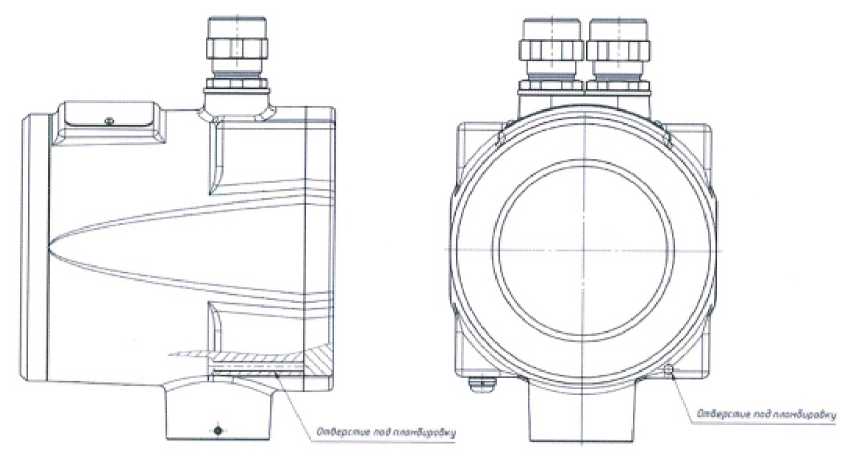

Рисунок 3 - Пример схемы и обозначения мест пломбировки с нанесением знака поверки на расходомеры массовые НАРА

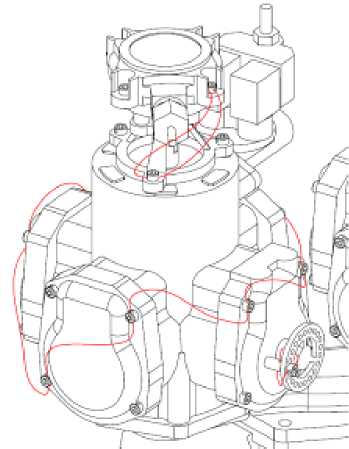

Р и с у н о к 4 - Пример схемы и обозначения мест пломбировки с нанесением знака поверки на измерители объёма

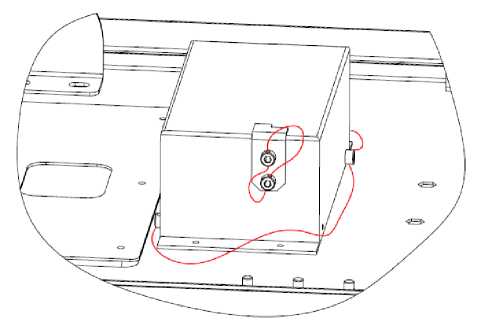

Рисунок 5 - Пример схемы и обозначения мест пломбировки с нанесением знака поверки на крышки блока электроники для подключения импульсных входов
Отсчетное устройство имеет встроенное программное обеспечение (далее - ПО), которое записывается в контроллер на предприятии-изготовителе с целью обеспечения функционирования ТРК и ее узлов в соответствии с установленными техническими характеристиками.
ПО подразделяется на метрологически значимое (далее - МЗПО) и метрологически незначимое (далее - НМЗПО). МЗПО предназначено для получения, преобразования, индикации, хранения и передачи измерительных данных. НМЗПО предназначено для обеспечения безопасности и управления технологическим процессом.
Механическая защита от несанкционированного доступа к микропроцессорам с записанными микропрограммами, осуществляется путем пломбирования корпуса контроллера ОУ.
Предусмотрена программная защита от считывания и изменения микропрограмм контроллеров.
Защита от несанкционированных действий по изменению юстировочных данных защищена пломбируемым переключателем и программным способом посредством пользовательских паролей.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные метрологически значимого программного обеспечения колонок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НАРА |
| Номер версии (идентификационный номер) ПО | 01HHSS |
| Цифровой идентификатор (контрольная сумма) | A51E6AC3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Примечания: 1. HH и SS могут принимать значение от 01 до 99 и не относятся к метрологически значимой части ПО. 2. HH - номер аппаратной версии контроллера. 3. SS - номер метрологически незначимой части ПО. | |
Таблица 2 - Метрологические характеристики колонок
| Наименование характеристики | Значение | |||
| Номинальный расход продукта через один кран, дм3/мин (л/мин), ±10 % | 10; 15; 20; 30 | 40; 50 | 70; 80; 100 | 120; 130; 160 |
| Наименьший расход продукта через кран, дм3/мин (л/мин) | 2 | 5 | 8 | 15 |
| Минимальная доза выдачи, дм3 | 2 | 2 | 5 | 10 |
| Пределы допускаемой относительной погрешности при измерении объёма/массы минимальной дозы выданного топлива, % | ± 0,5 | |||
| Пределы допускаемой основной относительной погрешности при измерении объёма/массы выданного топлива при температуре окружающей среды и топлива (20 ± 5) °С, % | ± 0,25; ± 0,5 | |||
| Пределы допускаемой дополнительной относительной погрешности при измерении объёма/массы выданного топлива, вызванной изменением температуры окружающей среды и топлива отличных от (20 ± 5) °С, в пределах рабочих условий, % | ± 0,25; ± 0,5 | |||
| Сходимость показаний для колонок жидкого моторного топлива (с измерителями объёма), % | |0,25|; |0,5| | |||
| Пределы допускаемой основной относительной погрешности при измерении объёма/массы AdBlue, масла при температуре окружающей среды и жидкости (20 ± 5) °С, % | ± 0,5 | |||
| Пределы допускаемой дополнительной относительной погрешности при измерении объёма/массы AdBlue, масла, вызванной изменением температуры окружающей среды и жидкости отличных от (20 ± 5) °С, в пределах рабочих условий, % | ± 0,5 | |||
| Пределы допускаемой относительной погрешности при измерении объёма/массы газа, % | ± 1,0 | |||
| Верхний предел показаний указателя разового учёта, не менее: - выданного количества продукта, дм3 (л) или кг - цены за 1 дм3 (л) или кг, руб. - стоимости выданной дозы, руб. | 9 999,99 999,99 99 999,99 | |||
| Верхний предел показаний указателя суммарного учёта, дм3 (л) или кг, не более | 9 999 999 999,99 | |||
| Дискретность отображения информации указателя разового учёта, дм3 (л) или кг | 0,01; 1 | |||
| Дискретность отображения информации указателя суммарного учёта, дм3 (л) или кг | 0,01; 1 | |||
| Дискретность отображения информации цены и стоимости, руб. | 0,01; 1 | |||
| Примечания: 1. Номинальные расходы 10, 15, 20, 30 дм3/мин (л/мин) применимы только для колонок, предназначенных для отпуска растворов мочевины, масла, газа и комбинированных. 2. Возможно сочетание разных номинальных расходов на разных рукавах одной колонки. 3. При единовременной выдаче через 2 рукава допускается снижение номинального расхода до 20 %. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество раздаточных рукавов (кранов), шт. | от 1 до 20 |
| Рабочие условия: | |
| - температура окружающего воздуха, °С: - У1 - ХЛ1 | от -40 до +50 от -65 до +65 |
| - температура измеряемого топлива, °С: - для бензина - для дизельного топлива и керосина | от -40 до +50 от -40 до +50 |
| Электрические параметры: - номинальное напряжение питания от сети переменного тока, В - номинальная частота сети переменного тока, Г ц - номинальное напряжение питания от сети постоянного тока, В - максимальная потребляемая мощность колонки, кВт, не более | 220/380 50 12/24 15 |
| Средний срок службы, лет, не менее | 12 |
| Маркировка взрывозащиты | II Gb IIB T3 Х |
| Примечание - Минимальное значение температуры для дизельного топлива и керосина зависит от температуры его помутнения или кристаллизации. | |
Таблица 4 - Габаритные размеры и масса
| Обозначение | Габаритные размеры (Д х Ш х В), мм, не более | Масса, кг, не более |
| НАРА САТ | 600 х 1000 х 1900 | 150 |
| НАРА 27М1С | 600 х 1000 х 1900 | 250 |
| НАРА 27 | 600 х 1000 х 1900 | 250 |
| НАРА 28 | 900 х 1000 х 2500 | 300 |
| НАРА 4ХХХ | 1400 х 1000 х 2500 | 500 |
| НАРА 5ХХХ | 3700 х 1000 х 2500 | 900 |
| НАРА 7ХХХ | 3700 х 1000 х 2500 | 800 |
| НАРА 8ХХХ | 4000 х 1000 х 2500 | 900 |
| НАРА 9ХХХ | 900 х 1000 х 1900 | 900 |
наносится на информационную табличку методом цифровой печати (экосольвентная печать, УФ-печать), лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульном листе эксплуатационных документов типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Колонка топливораздаточная | НАРА | 1 шт. | обозначение в зависимости от заказа |
| Руководство по эксплуатации | 28.13.11-001-17144068-2022 РЭ | 1 экз. | |
| Насос | НАРА НП/БН/БНИ | до 20 шт. | по заказу |
| Примечание - Количество поставляемых насосов зависит от особенностей технологических решений заказчика. | |||
приведены в п. 1.4 руководства по эксплуатации 28.13.11-001-17144068-2022 РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 28.13.11-001-17144068-2022 «Колонки топливораздаточные НАРА. Технические условия».
