Номер в госреестре | 91063-24 |
Наименование СИ | Тахеометр электронный |
Обозначение типа СИ | Leica TS60 I |
Изготовитель | "Leica Geosystems AG", Швейцария |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Тахеометр электронный Leica TS60 I (далее - тахеометр) предназначен для измерений и передачи единицы длины (приращений координат) рабочим эталонам 2-го разряда - фазовым светодальномерам, дальномерам, тахеометрам методом непосредственного сличения и эталонным базисным комплексам методом прямых измерений и методом непосредственного сличения, рабочим эталонам 3-го разряда - эталонным базисам и эталонным пространственным полигонам методом прямых измерений и методом непосредственного сличения, средствам измерений - лазерным спутниковым дальномерам методом непосредственного сличения, спутниковым геодезическим сетям и измерительным системам - сетям непрерывно действующих опорных станций и средствам фазовых измерений приращений координат по сигналам ГНСС методом прямых измерений; единицы плоского угла рабочим эталонам 3-го разряда - установкам для поверки тахеометров, теодолитов и нивелиров, коллиматорным стендам и сетям микротриангуляции полигонов методом прямых измерений, рабочим эталонам 4-го разряда - теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора, средствам измерений - измерительным преобразователям угла методом прямых измерений, теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора, теодолитам и тахеометрам электронным точным, измерительным преобразователям угла методом непосредственного сличения, в том числе применяемых при определении координат пунктов при геодезических построениях.
Конструктивно тахеометр выполнен единым блоком. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. На передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объемом до 8 Гбайт, наводящие винты управления приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки. В нижней части тахеометра находится разъём RS232C, используемый для передачи данных, управления тахеометром, внешнего питания. Степень защиты корпуса от внешних воздействий IP65 по ГОСТ 14254-96.
Принцип действия тахеометра основан на повороте зрительной трубы (линии визирования) в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения углов и расстояний до объектов вдоль линии визирования. Принцип действия угломерной системы основан на использовании фотоэлектрических угловых энкодеров горизонтального и вертикального углов. В лазерном дальномере реализован метод, использующий измерение разности фаз излучаемого и отражаемого модулированного лазерного излучения.
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом ГОСТ 1ЕС 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей».
К данному типу средства измерений относится тахеометр электронный TS60 I, заводской номер 886942.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Заводской номер тахеометра в числовом формате указывается методом гравировки на наклейке, расположенной на корпусе тахеометра.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.
Общий вид тахеометра приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.

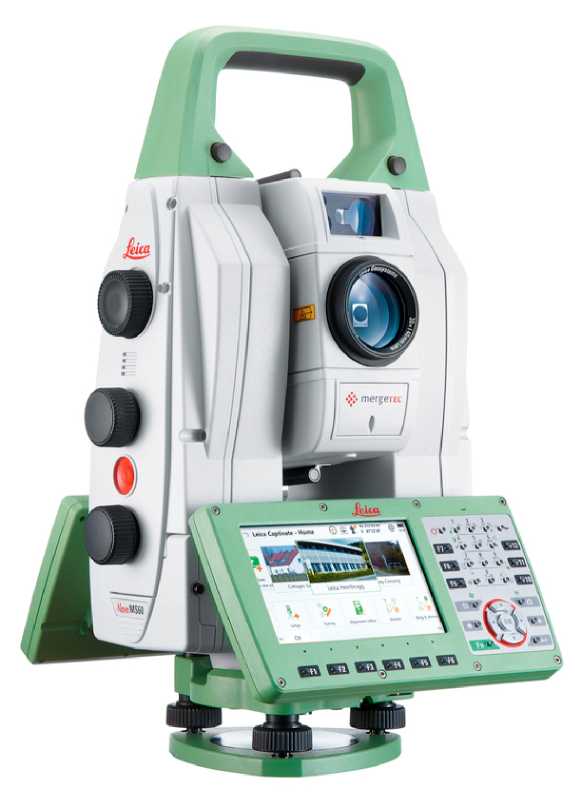

Рисунок 1 - Общий вид тахеометра

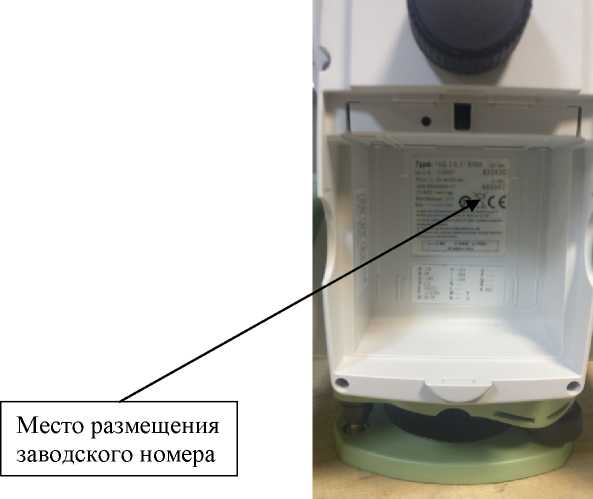

Рисунок 2 - Место размещения заводского номера
В тахеометре используется встроенное программное обеспечение (далее - ПО) «Leica Captivate», осуществляющее взаимодействие узлов тахеометра, сохранение и экспорт измеренных величин, импорт исходящих данных. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационное данные (признаки) | Значение |
Идентификационное наименование ПО | Leica Captive MS/TS fw |
Номер версии (идентификационный номер ПО) | не ниже 1.2 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений углов, градус 1) горизонтальных вертикальных | от 0 до 360 от -50 до +90 |
Допускаемое среднее квадратическое отклонение измерений углов, секунда | 0,15 |
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,99), секунда | ±0,5 |
Диапазон измерений расстояний, м стандартная призма | от 1,5 до 3000 |
Пределы допускаемой абсолютной погрешности измерений расстояний, мм стандартная призма | ±(0,2 + 0,5-10-6Ъ) 2) |
Примечания: 1) Здесь и далее по тексту: градус, минута и секунда - единицы измерений плоского угла. 2)Где L - измеряемое расстояние, мм. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Напряжение питания постоянного тока, В: внутренний аккумулятор | 14,8 |
внешний источник питания | 13,0 |
Диапазон рабочих температур, °С | от -20 до +50 |
Габаритные размеры, мм, не более длина | 248 |
ширина | 248 |
высота | 360 |
Масса без аккумулятора, кг, не более | 7,3 |
Наносится типографским способом на титульный лист руководства по эксплуатации в верхнем левом углу.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Тахеометр электронный, заводской номер 886942 | TS60 I | 1 шт. |
Стилус для сенсорного экрана | - | 3 шт. |
Набор инструментов для юстировки | - | 1 шт. |
Транспортировочный кейс | - | 1 шт. |
Защитный чехол от осадков | - | 1 шт. |
Защитная бленда на объектив | - | 1 шт. |
Трегер | - | 1 шт. |
Аккумулятор | - | 1 шт. |
Зарядное устройство | - | 1 шт. |
Кабель передачи данных mini-USB | - | 1 шт. |
Наименование | Обозначение | Количество |
Карта памяти SD | - | 1 шт. |
Тахеометр электронный TS60 I. Руководство по эксплуатации | - | 1 экз. |
Тахеометр электронный TS60 I. Паспорт | - | 1 экз. |
Приведены в Приложении 4. «Проведение измерений» документа «Тахеометр электронный TS60 I. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Зарегистрировано поверок | 4 |
Поверителей | 1 |
Актуальность данных | 17.11.2024 |
