Номер в госреестре | 91064-24 |
Наименование СИ | Приборы для измерений изделий на биение в центрах ПБ |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Общество с ограниченной ответственностью "Метрологический Центр Севр групп" (ООО "МЦ Севр групп"), г. Москва |
Год регистрации | 2024 |
Срок свидетельства | 19.01.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Приборы для измерений изделий на биение в центрах ПБ (далее по тексту - приборы) предназначены для измерений радиального биения тел вращения, установленных в центрах.
Принцип действия заключается в измерении радиального биения тел вращения, установленных в центрах методом непосредственной оценки по визуальному отсчетному устройству - индикатору часового типа.
Прибор состоит из основания, на которое установлены левая и правая бабки, каретки со стойкой для отсчетного устройства, а также оправки. Левая бабка и каретка со стойкой могут передвигаться по направляющим основания и закрепляться ручными зажимами в любом месте на основании. Левая бабка имеет жесткий центр, в который устанавливается контролируемая деталь. В правой бабке установлена подвижная пиноль, куда вставляется центр. Рукоятка с рычагом отводит пиноль в крайнее правое положение, что дает возможность перед контролем установить деталь в центрах и поджать ее. Для надежной фиксации положения пиноли с центром, с обратной стороны бабки имеется ручка стопорного устройства. В зависимости от исполнения прибора правая бабка может быть подвижной или неподвижной. Приборы с расстоянием между центрами 1600 мм и более комплектуются люнетами, которые обеспечивают предотвращение деформации измеряемых изделий.
Приборы выпускаются в различных модификациях (структура условного обозначения представлена в таблице 1), которые отличаются исполнением прибора, высотой центров и расстоянием между центрами.
ПБ Х Х - Х Х
1 2 3 4
Таблица 1 | - Структура условного обозначения | ||
№ поля | Описание поля | Код поля | Расшифровка |
1 | 2 | 3 | 4 |
1 | Расстояние между центрами | 200 | Расстояние между центрами в мм |
250 | |||
500 | |||
1000 | |||
1400 | |||
1600 | |||
2000 |
Продолжение таблицы 1
1 | 2 | 3 | 4 |
2 | Принцип действия | М | Механический принцип действия |
3 | Высота центров | 75 | Высота центров в мм |
80 | |||
125 | |||
160 | |||
230 | |||
250 | |||
4 | Исполнение | П | С подвижной правой бабкой |
Н | С неподвижной правой бабкой |
В качестве отсчетных устройств в приборах применяются индикаторы часового типа ИЧ с диапазоном измерений от 0 до 10 мм с ценой деления 0,01 мм утвержденного типа:
- индикаторы часового типа с ценой деления 0,01 мм Diapazon (рег. № 51481-12),
- индикаторы часового типа ИЧ и ИЧЦ торговой марки «SHAN» (рег. № 69468-17),
- индикаторы ИЧ, ИЧЦ (рег. № 75288-19), изготовленные АО Кировский завод «Красный инструментальщик» (Крин), г. Киров.
Товарный знак наносится на титульный лист паспорта прибора типографским методом и на прикрепленную к прибору информационную табличку (шильдик) методом лазерной маркировки.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносится на прикрепленную к прибору информационную табличку (шильдик) лазерной маркировкой в местах, указанных на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид приборов указан на рисунках 1-4.
Пломбирование приборов от несанкционированного доступа не предусмотрено.
Место нанесения Место нанесения знака
заводского номера утверждения типа

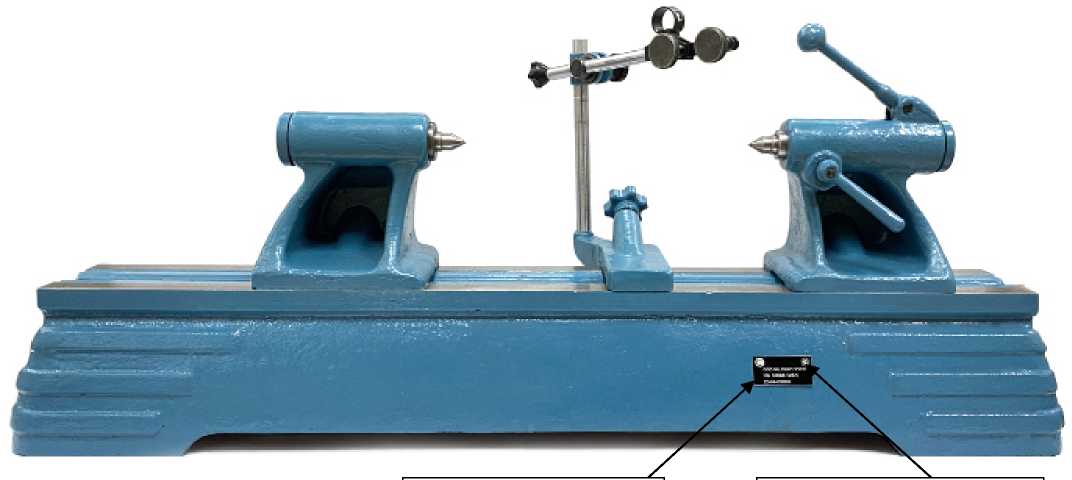

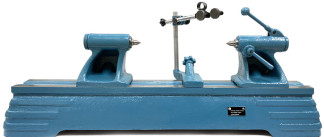

Рисунок 1 - Общий вид приборов с подвижной правой бабкой (П) с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения Место нанесения знака
заводского номера утверждения типа

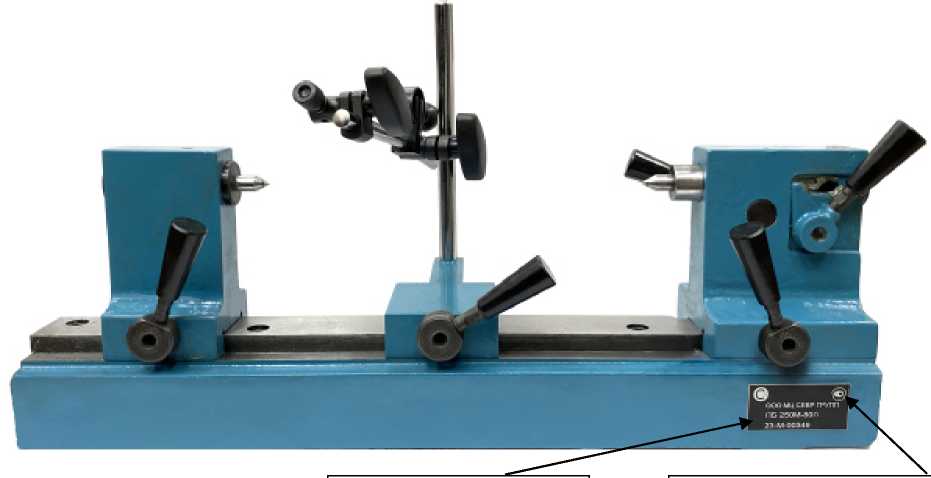

Рисунок 2 - Общий вид приборов с подвижной правой бабкой (П) с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения Место нанесения знака
заводского номера утверждения типа

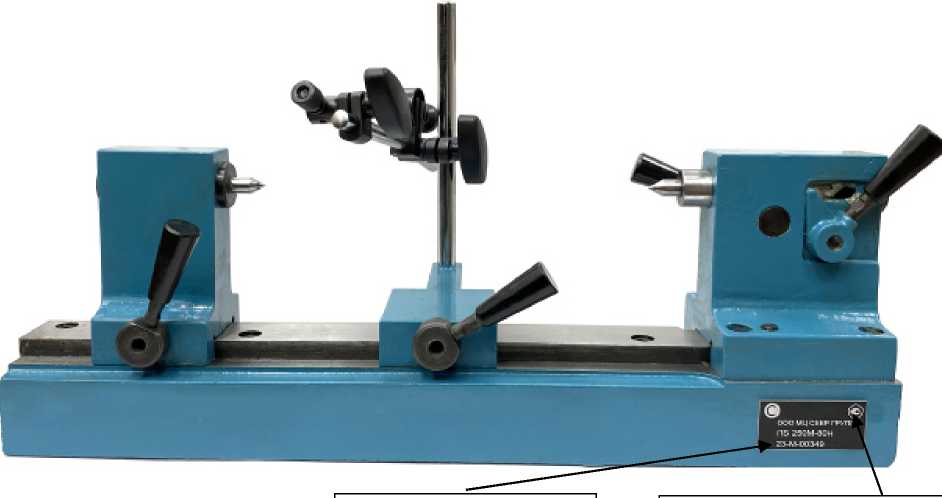

Рисунок 3 - Общий вид приборов исполнения с неподвижной правой бабкой (Н) с указанием места нанесения заводского номера и знака утверждения типа

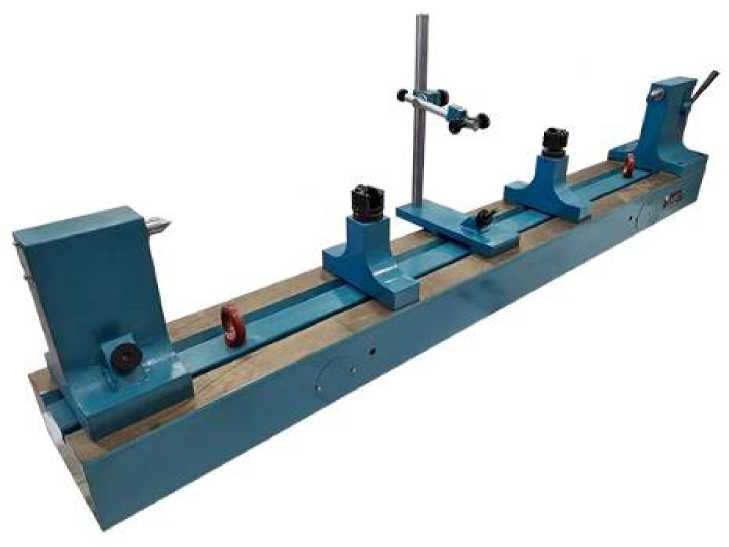

Рисунок 4 - Общий вид приборов с неподвижной правой бабкой (Н) с расстоянием между центрами 1600 мм и более
Таблица 2 - Метрологические характеристики
Модификация | ПБ 200М-75П; ПБ 200М-75Н | ПБ 250М-80П; ПБ 250М-80Н | ПБ 250М-160П; ПБ 250М-160Н | ПБ 500М-125П; ПБ 500М-125Н | ПБ 500М-160П; ПБ 500М-160Н | ПБ 1000М-160П; ПБ 1000М-160Н | ПБ 1000М-250П; ПБ 1000М-250Н | ПБ 1400М-230П; ПБ 1400М-230Н | ПБ 1400М-250П; ПБ 1400М-250Н | ПБ 1600М-230П; ПБ 1600М-230Н | ПБ 1600М-250П; ПБ 1600М-250Н | ПБ 2000М-230П; ПБ 2000М-230Н | ПБ 2000М-250П; ПБ 2000М-250Н |
Расстояние между центрами, мм, не менее | 200 | 250 | 250 | 500 | 500 | 1000 | 1000 | 1400 | 1400 | 1600 | 1600 | 2000 | 2000 |
Высота центров, мм, не более | 75 | 80 | 160 | 125 | 160 | 160 | 250 | 230 | 250 | 230 | 250 | 230 | 250 |
Длина оправки, мм | 200 | 200 | 200 | 200 | 200 | 500 | 500 | 500 | 500 | 700 | 700 | 700 | 700 |
Цена деления отсчетного устройства, мм | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
Предел допускаемой абсолютной погрешности измерений прибора с учетом погрешности отсчетного устройства, мм | 0,020 | 0,020 | 0,020 | 0,032 | 0,032 | 0,032 | 0,032 | 0,036 | 0,036 | 0,036 | 0,036 | 0,040 | 0,040 |
Таблица 3 - Технические характеристики
Модификация | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более | Диаметр контролируемых деталей, мм, не более | Масса контролируемых деталей, кг, не более |
ПБ 200М-75П ПБ 200М-75Н | 465 | 254 | 361 | 12 | 140 | 13,0 |
ПБ 250М-80П ПБ 250М-80Н | 500 | 290 | 330 | 14 | 150 | 13,5 |
ПБ 250М-160П ПБ 250М-160Н | 650 | 320 | 380 | 50 | 310 | 13,5 |
ПБ 500М-125П ПБ 500М-125Н | 940 | 335 | 417 | 62 | 240 | 50,0 |
ПБ 500М-160П ПБ 500М-160Н | 925 | 375 | 510 | 72 | 310 | 50,0 |
ПБ 1000М-160П ПБ 1000М-160Н | 1400 | 460 | 625 | 150 | 310 | 85,0 |
ПБ 1000М-250П ПБ 1000М-250Н | 1400 | 460 | 690 | 400 | 490 | 85,0 |
ПБ 1400М-230П ПБ 1400М-230Н | 1800 | 545 | 825 | 400 | 450 | 90,0 |
ПБ 1400М-250П ПБ 1400М-250Н | 1800 | 545 | 850 | 410 | 490 | 90,0 |
ПБ 1600М-230П ПБ 1600М-230Н | 2230 | 545 | 810 | 450 | 450 | 95,0 |
ПБ 1600М-250П ПБ 1600М-250Н | 2230 | 545 | 825 | 450 | 490 | 95,0 |
ПБ 2000М-230П ПБ 2000М-230Н | 2500 | 350 | 580 | 550 | 450 | 100,0 |
ПБ 2000М-250П ПБ 2000М-250Н | 2500 | 350 | 600 | 550 | 490 | 100,0 |
Таблица 4 - Условия эксплуатации
Наименование характеристики | Значение |
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом и на прикрепленную к прибору информационную табличку (шильдик) методом лазерной маркировки.
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Комплектность |
Прибор для измерений изделий на биение в центрах | ПБ | 1 шт. |
Индикатор часового типа | - | 1 шт. |
Люнеты (для приборов с расстоянием между центрами 1600 мм и более) | - | 2 шт. |
Оправка | - | 1 шт. |
Паспорт | - | 1 экз. |
Транспортировочный ящик | - | 1 шт. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта прибора.
Локальная поверочная схема для приборов для измерений изделий на биение в центрах в диапазоне измерений радиального биения от 0 до 10 мм;
ТУ 26.51-001-59740850-2023 «Приборы для измерений изделий на биение в центрах ПБ. Технические условия».
Зарегистрировано поверок | 80 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
