| Номер в госреестре | 91082-24 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РЦС |
| Изготовитель | Общество с ограниченной ответственностью "7 Механический завод" (ООО "7 МЗ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 22.01.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РЦС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их хранения, приема и отпуска.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные, горизонтальные, цилиндрические, одностенные или двустенные емкости с коническими или плоскими днищами и горловиной, имеющие одну или более секций. Резервуары оборудованы технологическими люками и приемо-раздаточными патрубками. Конструкция резервуаров предусматривает наземную и подземную установку.
Резервуары изготавливаются в следующих модификациях: РЦС6, РЦС10, РЦС20, РЦС25, РЦС30, РЦС50, РЦС55, РЦС75, РЦС100.
Заводские номера наносятся в цифровом формате типографским способом в паспорт резервуара и на табличку предприятия-изготовителя резервуара фотохимическим способом или методом лазерной гравировки или механическим клеймением.

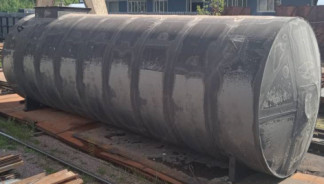

Общий вид резервуаров, место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

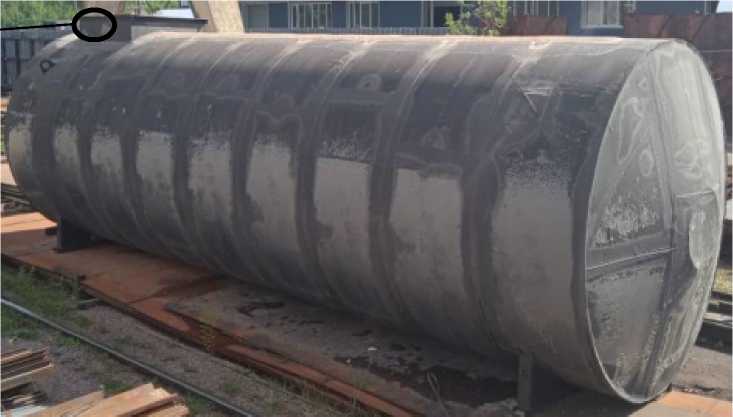

Место нанесения
заводского номера и знака
утверждения типа
а)

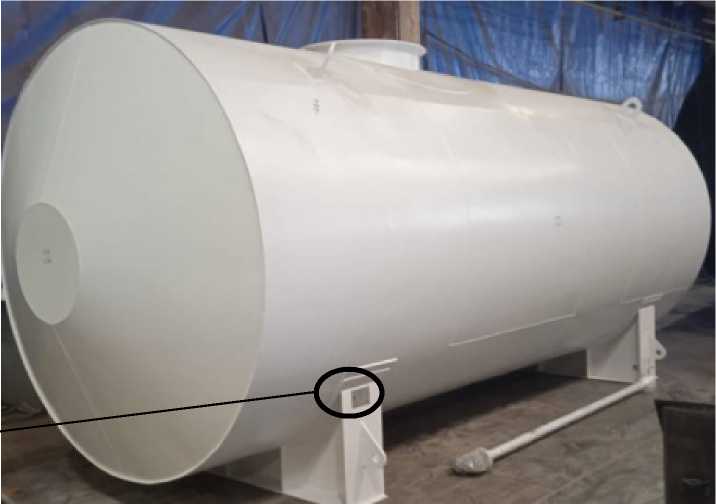

Место нанесения
утверждения типа
заводского номера и знака
б)
Рисунок 1 - Общий вид резервуаров, место нанесения знака утверждения типа и место
нанесения заводского номера а) для подземной установки б) для наземной установки
Пломбирование резервуаров горизонтальных стальных цилиндрических РЦС не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Таблица 1-Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| РЦС6 | РЦС10 | РЦС20 | РЦС25 | РЦС30 | РЦС50 | РЦС55 | РЦС75 | РЦС100 | |
| Номинальная вместимость, м3 | 6 | 10 | 20 | 25 | 30 | 50 | 55 | 75 | 100 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,25 | ||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| РЦС6 | РЦС10 | РЦС20 | РЦС25 | РЦС30 | РЦС50 | РЦС55 | РЦС75 | РЦС100 | |
| Количество секций | 1,2,3 | 1,2, 3 | 1,2, 3 | 1,2, 3 | 1,2, 3 | 1,2, 3 | 1,2, 3 | 1,2, 3 | 1,2, 3 |
| Г абаритные размеры, мм, не более - диаметр - длина | 2400 5500 | 2800 6500 | 3240 8100 | 3240 9500 | 3240 9500 | 3500 12000 | 3500 13500 | 3500 13700 | 3500 13700 |
| Рабочее давление межстеночного пространства, МПа, не более | 0,02 | ||||||||
| Масса резервуара, кг, не более | 3000 | 4000 | 6000 | 8000 | 9000 | 14500 | 15500 | 17000 | 22000 |
| Условия эксплуатации для всех модификаций: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -60 до +60 98 от 84 до 106 | ||||||||
| Срок службы, лет, не менее | 20 | ||||||||
наносится на табличку предприятия-изготовителя резервуара фотохимическим способом или методом лазерной гравировки или механическим клеймением.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | рцсхх | 1 шт. |
| Резервуар горизонтальный стальной цилиндрический РЦС. Паспорт | РЦС ПС | 1 экз. |
| Резервуар горизонтальный стальной цилиндрический РЦС. Руководство по эксплуатации | РЦС РЭ | 1 экз. |
Приведены в разделе 8 руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
25.29.11-004-89077946-2023 ТУ «Резервуары горизонтальные стальные цилиндрические РЦС. Технические условия».
