| Номер в госреестре | 91084-24 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | ИС.МФ |
| Изготовитель | Общество с ограниченной ответственностью "ТехПромСервис" (ООО "ТехПромСервис"), г. Калуга |
| Год регистрации | 2024 |
| Срок свидетельства | 22.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные ИС.МФ (далее - системы) предназначены для измерений и регистрации параметров (объём, объёмный расход, избыточное давление) жидкости в системах водоснабжения различных конфигураций с максимальным избыточным давлением в трубопроводе не более 2,5 МПа.
Принцип действия системы основан на обработке сигналов от первичных измерительных преобразователей объёмного расхода и избыточного давления.
Система включает два измерительных канала:
1) Канал измерений объёма и объёмного расхода жидкости реализован на базе преобразователя расхода электромагнитного «МастерФлоу» (далее - ПР), выпускаемого ООО «ТехПромСервис», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. номер) 73383-18;
2) Канал измерений давления состоит из первичного и вторичного преобразователей:
- первичный преобразователь избыточного давления (далее - ПД) утверждённого типа в соответствии с таблицей 1;
Таблица 1 - Варианты и параметры ПД в составе системы
| Наименование | ВПИ, МПа | Пределы допускаемой основной погрешности, % | Рег. номер |
| Преобразователи давления измерительные СДВ | не более 2,5 | ±0,15; ±0,25; ±0,50 | 28313-11 |
| Преобразователи давления ПДТВХ-1 | ±0,50 | 43646-10 | |
| Датчики давления МИДА-13П | ±0,15; ±0,20; ±0,25; ±0,50 | 17636-17 | |
| Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ | ±0,50 | 55928-13 | |
| Датчики давления VMP ДИ | ±0,1; ±0,15; ±0,25; ±0,50 | 67675-17 |
Примечания:
1 Тип используемого ПД указывается в паспорте.
2 Выходной сигнал ПД - от 4 до 20 мА.
3 ВПИ - верхний предел измерений.
- роль вторичного преобразователя давления выполняет дополнительный функциональный блок с индикацией (далее - БИ), встраиваемый в электронный блок ПР взамен его крышки.
Кроме функции вторичного преобразователя давления, БИ обеспечивает: регистрацию, архивирование измерительных данных и их отображение на ЖК дисплее, а также предоставляет дополнительные интерфейсы: RS-485 и «токовая петля (4 - 20) мА».
БИ обеспечивает сохранение измеренных параметров в электронном архиве ёмкостью:
- для часовых значений - 2048 часов (85 суток),
- для суточных значений - 730 суток,
- для месячных значений - 48 месяцев (4 года);
БИ имеет журнал оператора, который позволяет фиксировать изменение настроечных параметров, влияющих на метрологические характеристики МФ. Объём журнала оператора -3000 действий.
Основные отображаемые на ЖК дисплее БИ параметры и диапазоны их значений приведены в таблице 2.
Таблица 2 - Основные отображаемые параметры системы
| Отображаемый параметр | Диапазон значений параметра |
| Объём, м3 | от 0,000000 до 999999999,999999 |
| Объёмный расход, м3/ч | от 0,0000 до 999999,9999 |
| Избыточное давление измеряемой среды, МПа | от 0,0 до 2,5 |
| Текущее время, ЧЧ:ММ:СС | от 00:00:00 до 23:59:59 |
| Время, час:мин (Архив) | от 00:00 до 99999:59 |
По способу присоединения к трубопроводу системы выпускаются следующих конструктивных исполнений: с фланцевым присоединением, с присоединением типа «сэндвич», с резьбовым присоединением.
Системы различных конструктивных исполнений в зависимости от заказа могут выпускаться нескольких классов (Б, В, Г, Д, Е), отличающихся пределами допускаемой относительной погрешности измерений объёма жидкости в потоке и объёмного расхода жидкости.
В зависимости от типа выходов ПР возможны несколько вариантов исполнений:
- ИС.МФ всех исполнений имеют импульсный выход, и, соответственно, возможность преобразования объёма прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированным по объёму весом (ценой);
- исполнения ИС.МФ-Ч с дополнительным частотным выходом могут преобразовывать значения объёмного расхода жидкости в последовательность импульсов на частотном выходе, с частотой, пропорциональной расходу.
- исполнения ИС.МФ-Т с дополнительным токовым выходом предоставляют интерфейс «токовая петля (4 - 20) мА».
- исполнения с дополнительным импульсно-дискретным выходом предназначены для измерения реверсивного потока.
Нештатные ситуации, возникающие при работе системы, индицируются светодиодом на плате ПР.
Условное обозначение систем при заказе и в технической документации:
ИС.МФ-ХХ.ХХ.ХХ.Х - Х - Х - ХХХ
Номинальный диаметр DN: от 010 до 300;
■Измерение потока: - без индекса - только прямой поток; с индексом Р - прямой и реверсивный потоки;
Класс: Б; В; Г, Д, Е в соответствии с таблицей 6;
Конструкция электронного блока: .1 - вертикальный
корпус электронного блока;
Исполнение платы МФ: .2 - для плат без контроля питания;
Конструкция проточной части в соответствии с таблицей 3;
Тип дополнительного выхода: Ч - частотный;
Т - токовый от 4 до 20 мА.
Таблица 3 - Конструктивное исполнение проточной части систем ИС.МФ
| Шифр исполнения | Характеристика |
| 2 | проточная часть из стали под присоединение типа «сэндвич» 1) |
| 2Р | проточная часть из стали под резьбовое присоединение 1) |
| 5 | проточная часть из стали под фланцевое присоединение 1) |
| 10 | проточная часть из пластика 2) |
| Материалы проточной части: 1) Сталь 12Х18Н10Т ГОСТ 5632; фторопласт Ф-4Д ТУ 6-05-1937-82, фторопласт Ф-4 ТУ 6-051876-79; 2) Fortran 1140L4 «Ticona» GmbH Germany. | |
Общий вид системы представлен на рисунках 1 - 3.

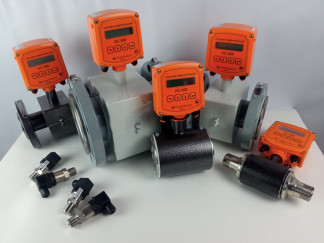

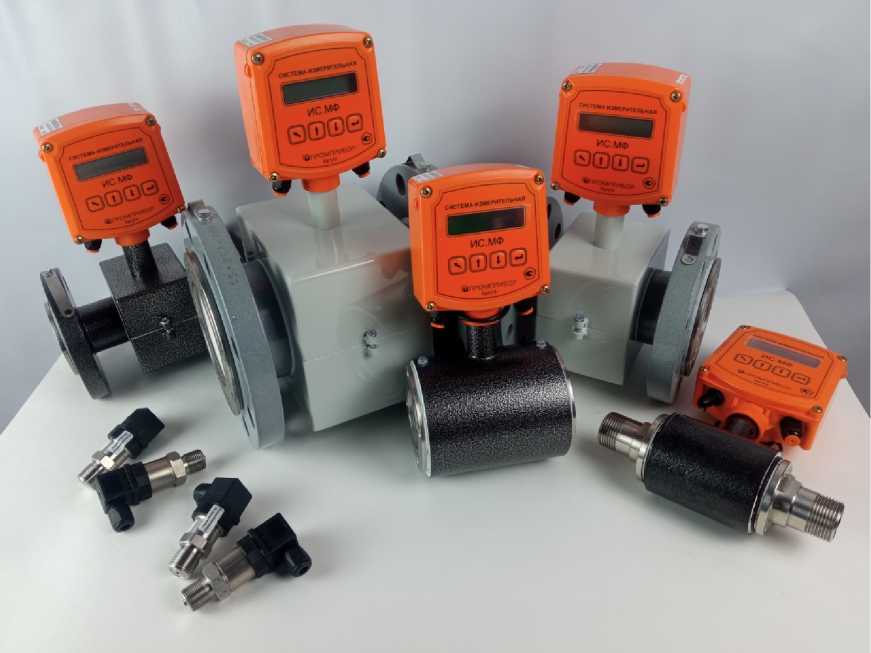

Рисунок 1 - Общий вид измерительных систем различных исполнений

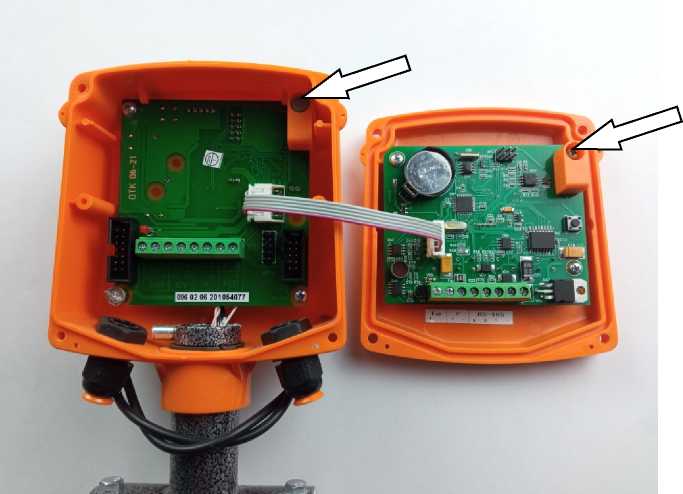

Обозначение мест нанесения знака поверки на составные части системы приведены на рисунке 2. На преобразователи давления знак поверки наносится в соответствии с описаниями типов средств измерений.
Рисунок 2 - Обозначение мест нанесения знаков поверки

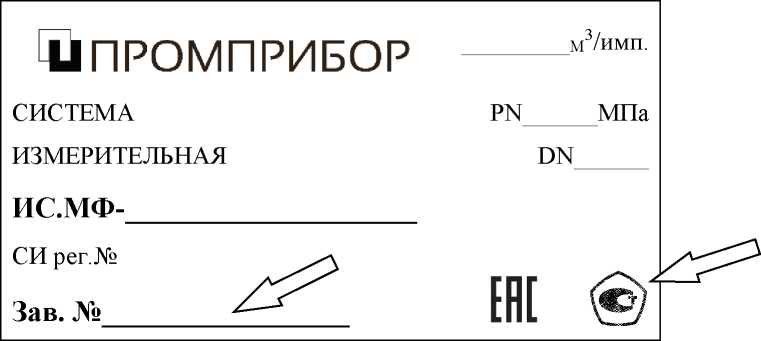

Заводской номер, состоящий из буквенно-цифрового обозначения из 9 знаков, наносятся на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 4. Маркировочная табличка прикрепляется на боковой поверхности контроллера системы.
Рисунок 3 - Схема нанесения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение предназначено для сбора, отображения и регистрирования измерительной информации, получаемой от первичных преобразователей, обработки, архивирования результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 4.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики системы.
Таблица 4 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ПО ПР | ПО системы | |
| Идентификационное наименование ПО | МФ | БИ |
| Номер версии (идентификационный номер) ПО | 2 .х (для однонаправленного потока) 3 .х (для реверсивного потока) | 2.х |
| Цифровой идентификатор ПО | 0хВ471 (для однонаправленного потока) 0хDC68 (для реверсивного потока) | не отображается |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | - |
| Примечание - х может принимать значение от 0 до 9 и не относятся к метрологически значимой части ПО. | ||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмного расхода жидкости, м3/ч | от 0,01 до 2000 |
| Диапазон измерений избыточного давления жидкости, МПа | от 0 до 2,5 1) |
| Пределы допускаемой относительной погрешности измерений объёма жидкости в потоке, % | в соответствии с таблицей 6 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода жидкости, % | |
| Пределы допускаемой погрешности измерений избыточного давления жидкости, приведенной к верхней границе диапазона измерений, % | ±1,5 |
| 1) - верхний предел измерений избыточного давления ограничен областью применения ИС.МФ. | |
Таблица 6 - Погрешность измерений объёма жидкости в потоке и объёмного расхода жидкости в зависимости от класса преобразователя расхода
| Наименование характеристики | Класс | Диапазоны объёмных расходов | ||
| от Qнаим до Qпер1 | св. Qпер1 до Qпер2 | св. Qпер2 до Qнаиб | ||
| Пределы допускаемой относительной погрешности измерений объёма жидкости в потоке, % | Б, В, Г, Д | ±3 | ±2 | ±1 |
| Е | ±2 | |||
| Пределы допускаемой относительной погрешности измерений объёмного расхода жидкости, % | Б, В, Г, Д | ±3 | ±2 | ±1 |
| Е | ±2 | |||
Таблица 7- Классы, диаметры, расходы
| DN | Класс | Расходы, м3/ч | DN | Класс | Расходы, м3/ч | ||||||
| Qнаим | Рпер1 | Q ;.Ы | Qнаиб | Qнаим | Рпер1 | Q ;.Ы | Рнаиб | ||||
| 10 | Б | 0,01 | 0,0113 | 0,017 | 1,7 | 50 | Б | 0,3 | 0,5 | 0,75 | 75 |
| 15 | Б | 0,02 | 0,033 | 0,05 | 5 | В | 0,16 | 0,32 | 0,53 | 80 | |
| В | 0,013 | 0,026 | 0,043 | 6,5 | Г | 0,038 | 0,15 | 0,3 | 75 | ||
| 20 | Б | 0,04 | 0,067 | 0,1 | 10 | Д | 0,038 | 0,075 | 0,15 | 75 | |
| В | 0,025 | 0,05 | 0,0833 | 12,5 | Е | 0,038 | _ | 0,075 | 75 | ||
| Г | 0,01 | 0,024 | 0,048 | 12 | 65 | Б | 0,48 | 0,8 | 1,2 | 120 | |
| Д | 0,01 | 0,012 | 0,024 | 12 | В | 0,26 | 0,52 | 0,87 | 130 | ||
| Е | 0,01 | _ | 0,012 | 12 | 80 | Б | 0,72 | 1,2 | 1,8 | 180 | |
| 25 | Б | 0,072 | 0,12 | 0,18 | 18 | В | 0,4 | 0,8 | 1,33 | 200 | |
| В | 0,04 | 0,08 | 0,13 | 20 | 100 | Б | 1,2 | 2 | 3 | 300 | |
| 32 | Б | 0,12 | 0,2 | 0,3 | 30 | В | 0,72 | 1,44 | 2,4 | 360 | |
| В | 0,076 | 0,152 | 0,253 | 38 | 150 | Б | 2,28 | 3,8 | 5,7 | 570 | |
| Г | 0,015 | 0,06 | 0,12 | 30 | В | 1,24 | 2,48 | 4,13 | 620 | ||
| Д | 0,015 | 0,03 | 0,06 | 30 | 200 | Б | 4 | 6,7 | 10 | 1000 | |
| Е | 0,015 | _ | 0,03 | 30 | В | 2,2 | 4,4 | 7,3 | 1100 | ||
| 40 | Б | 0,18 | 0,300 | 0,45 | 45 | 300 | Б | 7,2 | 12,1 | 18 | 1800 |
| В | 0,11 | 0,22 | 0,367 | 55 | В | 4,0 | 8,0 | 13,2 | 2000 | ||
Примечание - Приняты следующие обозначения: QmuM - наименьший расход;
Рпер1, Опер: первый и второй переходные расходы;
Рнаиб - наибольший расход.
Таблица 8 - Основные технические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон температуры измеряемой среды, °С | от 0,5 до 150 |
| Диапазон температуры окружающей среды, °С | от -10 до +50 |
| Напряжение питания переменного тока, В | от 176 до 242 |
| Потребляемая электрическая мощность, Вт, не более | 7,5 |
| Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 (IEC 60529:2013) | IP65 |
| Средний срок службы, лет, не менее | 12 |
| Наработка на отказ, ч, не менее | 75000 |
наносится типографским способом на маркировочную табличку, закреплённую на корпусе системы и на титульный лист руководства по эксплуатации.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Система измерительная | ИС.МФ 1) | 1 комплект 2) | В соответствии с заказом |
| Паспорт | ППБ.408829.001 ПС | 1 экз. | |
| Руководство по эксплуатации | ППБ.408829.001 РЭ | 1 экз. | |
| Блок питания 12 В, (0,5 - 1) А | _ | 1 шт. | По заказу |
| Блок питания 24 В, 0,5 А3) | 1 шт. | ||
| Комплект монтажных частей | _ | 1 комплект | |
| Кабель для подключения к ПК | _ | 1 шт. |
1) - номер в зависимости от исполнения;
2) - состав ИС.МФ указывается в паспорте;
3) - электропитание ПД.
приведены в п. 3.1 руководства по эксплуатации ППБ.408829.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-001-01932533-2022 «Системы измерительные ИС.МФ. Технические условия».
