| Номер в госреестре | 91088-24 |
| Наименование СИ | Хромато-масс-спектрометры газовые |
| Обозначение типа СИ | EXPEC 5231 |
| Изготовитель | Hangzhou PuYu Technology Development Co., Ltd., Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры газовые EXPEC 5231 (далее - хромато-масс-спектрометры) предназначены для измерений содержания летучих органических соединений в пробах различных веществ в соответствии с аттестованными методиками (методами) измерений.
Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при прохождении в потоке газа-носителя через хроматографическую колонку газового хроматографа и регистрации аналитического сигнала от компонента с помощью масс-спектрометрического детектора.
Хромато-масс-спектрометры представляют собой настольные приборы, предназначенные для получения масс-спектров для качественного анализа или идентификации неизвестных соединений, а также для проведения количественного анализа, в том числе измерений содержания следовых количеств веществ в режимах мониторинг выбранных ионов (SIM), мониторинг множественных реакций (MRM), сканирование ион-продуктов (Product ion), сканирование ион-предшественников (Precursor ion) и сканирование нейтральных потерь (Neutral Loss).
Хромато-масс-спектрометры состоят из газового хроматографа GC 2000, включающего в себя модуль автоматического пробоотборника, термостат колонок и масс-спектрометра EXPEC 5231, включающего в себя ионный источник с экстракционной линзой для ионизации электронным ударом (IE), турбомолекулярный насос для поддержания постоянного уровня вакуума, два квадрупольных масс-фильтра (Q1 и Q2), ячейку соударений и детектор.
Принцип работы масс-спектрометра следующий: заряженные ионы из источника ионизации попадают в первый квадруполь Q1, предназначенный для отделения родительских ионов (ионов-прекурсоров), после чего оставшиеся ионы поступают в соударительную ячейку. В ячейке при столкновении ионов с газом соударения (азотом), происходит фрагментация и образуются дочерние ионы (продукт-ионы), которые в числе других фрагментов попадают на второй квадруполь Q2. Отделенные дочерние ионы поступают в детектор и регистрируются.
Общий вид хромато-масс-спектрометров газовых EXPEC 5231 представлен на рисунке 1. Общий вид информационной таблички (шильдика) представлен на рисунке 2.
Заводской номер хромато-масс-спектрометров в буквенно-цифровом формате, состоящем из арабских цифр и букв латинского алфавита, наносится на металлическую пластинку (шильдик), расположенную на задней панели масс-спектрометра, способом гравировки.
Пломбирование хромато-масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

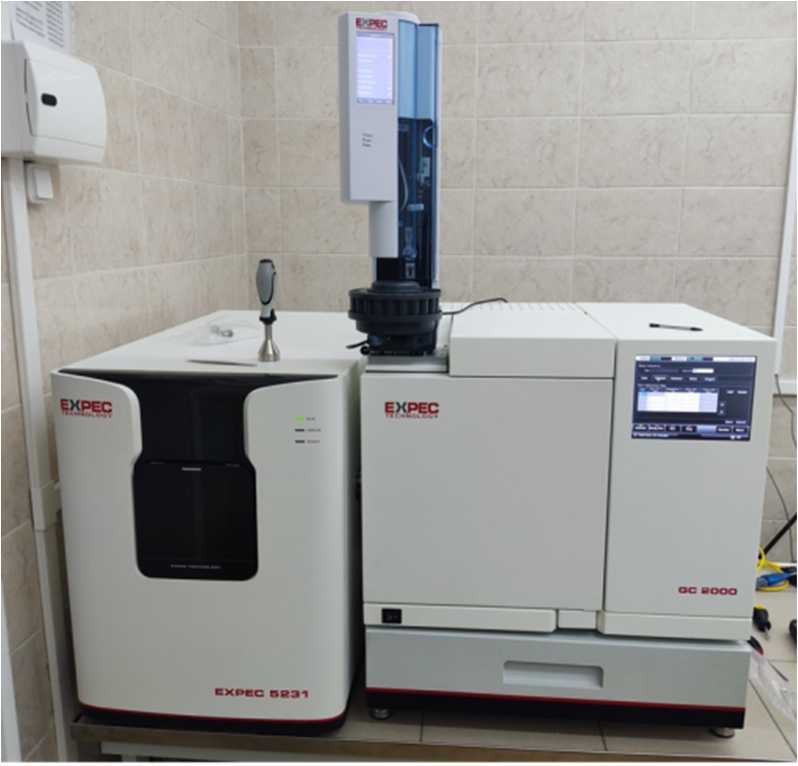

Рисунок 1 - Общий вид хромато-масс-спектрометров газовых EXPEC 5231

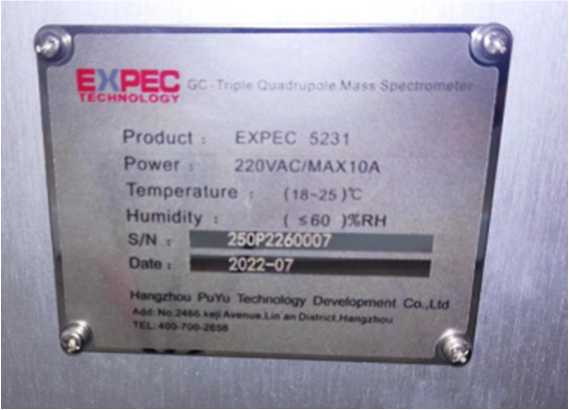

Рисунок 2 - Общий вид информационной таблички (шильдика)
Хромато-масс-спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением Mass Expert. Идентификационные данные программного обеспечения приведены в таблице 1.
Встроенное программное обеспечение предназначено для сбора данных и передачи их в автономное ПО, задания основных параметров масс-спектрометров и газовых хроматографов и для реализации его аппаратных функций.
Программное обеспечение Mass Expert осуществляет следующие функции:
- управление хромато-масс спектрометром и автодозатором;
- автоматическая настройка хромато-масс-спектрометра путем выполнения автотюнинга;
- создание методов анализа;
- получение данных работы прибора с помощью графиков в режиме реального времени;
- обработка данных качественного анализа, включающая отображение и обработку масс-спектра, а также поиск по библиотекам;
- обработка данных количественного анализа, включающая создание таблиц соединений, калибровочных кривых и расчета концентрации;
- последовательное получение данных и обработка серий анализов.
У ровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения хромато-масс-спектрометров учтено при нормировании метрологических характеристик. Метрологически значимой является подпрограмма Analyse software.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Analyse software |
| Идентификационное наименование ПО | Analyse |
| Номер версии (идентификационный номер) ПО | P004.V005.002 и выше |
| Цифровой идентификатор ПО | D4A3DA687CF7040182F977323E5B530F |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электронным ударом при отслеживании множественных реакций (MRM, переход m/z 283,8 ^ 213,8) при дозировании 10 пг гексахлорбензола, не менее | 3000:1 |
| Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала при дозировании 100 пг гексахлорбензола, %, - по площади пика - по времени удержания | 10 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Г ц | от 220 до 240 от 50 до 60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +25 от 20 до 60 от 84,0 до 106,0 |
| Потребляемая мощность хроматографа газового GC 2000, Вт, не более | 2600 |
| Габаритные размеры хроматографа газового GC 2000, мм, не более: - высота (без подставки) - ширина - длина | 495 560 620 |
| Масса хроматографа газового GC 2000, кг, не более | 45 |
| Потребляемая мощность масс-спектрометра EXPEC 5231, Вт, не более | 2200 |
| Габаритные размеры масс-спектрометра EXPEC 5231, мм, не более: - высота - ширина - длина | 610 460 845 |
| Масса масс-спектрометра EXPEC 5231, кг, не более | 100 |
| Средняя наработка до отказа, ч | 10000 |
| Срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хромато-масс-спектрометры газовые EXPEC 5231 зав. № 250P2260007 и зав. № 257P2290001 в составе: газовый хроматограф; масс-спектрометр | GC 2000 EXPEC 5231 | 1 шт. 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Хромато-масс-спектрометры газовые EXPEC 5231. Руководство по эксплуатации», глава 4 «Работа прибора».
Техническая документация фирмы-изготовителя Hangzhou PuYu Technology
Development Co., Ltd., Китай.
