| Номер в госреестре | 91089-24 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | ВСР |
| Изготовитель | Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ"), г. Казань |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная ВСР (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости.
Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи средств измерений объема жидкости в потоке и объемного расхода жидкости, плотности жидкости, насосных агрегатов (не входят в состав установки), ручного регулятора расхода, средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
Установка состоит из средств измерений объема жидкости в потоке и объемного расхода жидкости, плотности жидкости, температуры и избыточного давления жидкости, ручного регулятора расхода, системы сбора и обработки информации.
Установка реализована на базе установки поверочной «ВСР-М» (регистрационный номер 18099-99).
В качестве средства измерений объема жидкости в потоке и объемного расхода жидкости в составе установки применяется компакт-прувер.
В качестве средств измерений избыточного давления жидкости применяются преобразователи давления измерительные 3051 (регистрационный номер 14061-99).
В качестве средств измерений температуры жидкости применяются термопреобразователи сопротивления платиновые 65 (регистрационный номер 22257-01), преобразователи измерительные к датчикам температуры 644, 3144, 3244 (регистрационный номер 14683-00).
В качестве средств измерений плотности жидкости применяются преобразователи плотности жидкости измерительные моделей 7835, 7845, 7846, 7847 (регистрационный номер 15644-01).
Система сбора и обработки информации реализована на базе комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

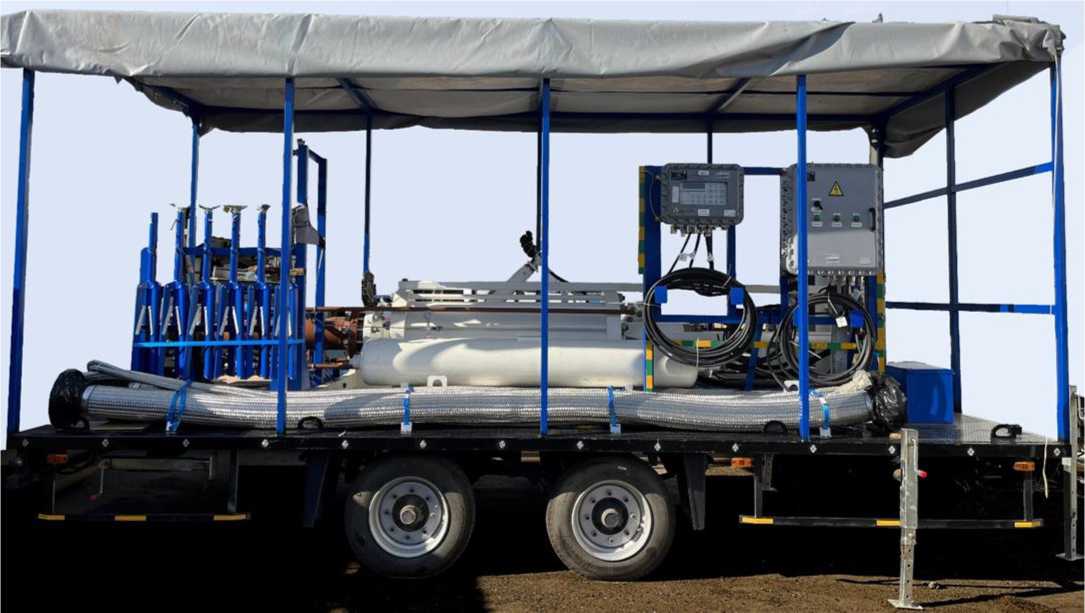

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки

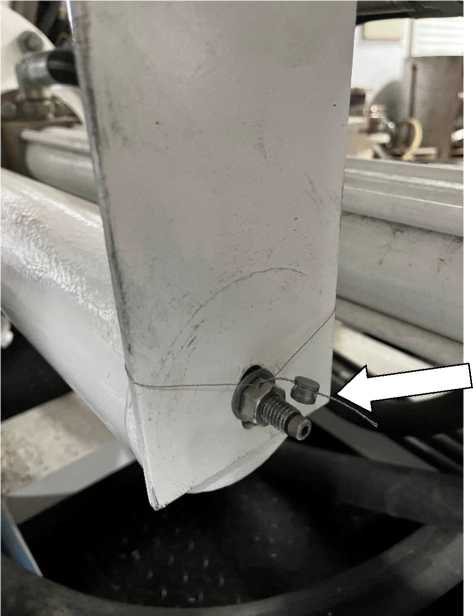

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которыми пломбируется отверстие в гайке крепления опорной пластины (компакт-прувера), для ограничения доступа к оптическому блоку, под которым находятся твердотельные датчики объема, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки наносится в цифровом формате на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ЗАО НИЦ "ИНКОМСИСТЕМ”
Установка поверочная ВСР
653-U-800
Давление расчетное 6,3 МПа Климатическое исполнение ХЛ1 Дата изготовления: 09 2023 Зав. № 3457-23
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | AbakC2.bex | Abak.bex |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 2555287759 | 4069091340 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) массового и объемного расходов жидкости1), т/ч (м3/ч) | от 5 до 390 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % | ±0,060 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости, % | ±0,095 |
| 1) - массовый расход жидкости зависит от плотности измеряемой среды | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | от DN 40 до DN 150 |
| Количество одновременно поверяемых средств измерений, штук | 1 |
| Объем жидкости (вместимости калиброванного участка) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 | 120 |
| Измеряемая среда | жидкость (вода питьевая, нефть, нефтепродукты, ШФЛУ, газовый конденсат) |
| Температура измеряемой среды, °С | от -15 до +35 |
| Избыточное давление измеряемой среды, МПа | от 0,3 до 4,7 |
| Плотность измеряемой среды, кг/м3 | от 650 до 1050 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380 ±38 50 ±1 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа | от 0 до +45 от 30 до 95 от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 |
наносится на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная | ВСР, зав. № 3457-23 | 1 шт. |
| Руководство по эксплуатации | 117-2021-1150-1-РЭ | 1 экз. |
приведены в разделе 3 «Эксплуатация» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
