| Номер в госреестре | 91090-24 |
| Наименование СИ | Манометры деформационные с трубчатой пружиной |
| Обозначение типа СИ | FITOK |
| Изготовитель | FITOK Incorporated, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры деформационные с трубчатой пружиной FITOK (далее - манометры) предназначены для измерений разрежения, давления-разрежения и избыточного давления газообразных или жидких измеряемых сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра.
Для защиты внутренних устройств и для снижения погрешности от вибрации манометры могут заполняться демпфирующей жидкостью.
Манометры выпускаются следующих моделей: GA, GB, GC, GP, отличающихся друг от друга габаритными размерами, диапазонами измерений, материалом корпуса и местом присоединения к технологическому процессу.
Код заказа манометра составляется путем комбинирования обозначений в указанной последовательности, приведенной ниже.
GA - B63- NS4- 60PM- GL
Серия манометра___________
Место присоединения к процессу (Расположение соединения с технологическим оборудованием) и размер шкалы__________________
Тип и размер присоединения
Диапазон шкалы___________
Дополнительные опции
Манометры деформационные с трубчатой пружиной выпускаются под торговой маркой FITOK.

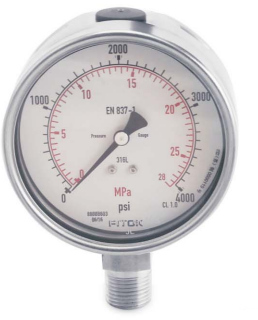

Внешний вид манометров деформационных с трубчатой пружиной FITOK представлен на рисунках 1 - 2.
Рисунок 1 - Модели GA,GB,GC

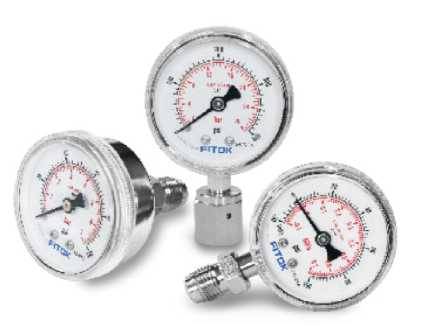

Рисунок 2 - Модель GP
Пломбирование манометров не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя наносится типографским способом на корпус или циферблат манометра, или типографским способом на наклейку, прикрепленную на корпус или циферблат манометра.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт и(или) на корпус манометра.

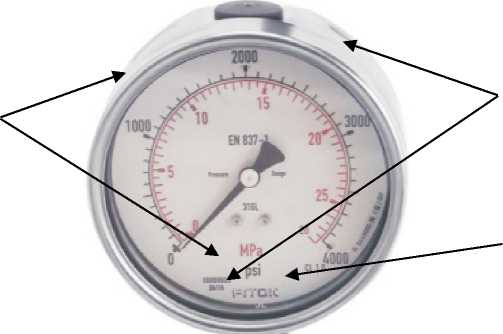

Места нанесения заводского номера, знака поверки и знака утверждения типа указаны на рисунке 3.
Место нанесения знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Места нанесения заводского номера, знака поверки и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||
| Модель GA | Модель GB | Модель GC | Модель GP | |
| Диапазоны измерений 1), МПа2): Избыточного давления Разрежения, давления-разрежения | от 0 до 100 от -0,1 до 1,4 | от 0 до 100 от -0,1 до 1,4 | от 0 до 100,0 от -0,1 до 1,4 | от 0 до 40,0 от -0,1 до 2,0 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, %, в зависимости от диаметра циферблата: - 50 - 63 - 100 | ±1,6 ±1,0 | ±1,6 ±1,0 | ±2,5 _ _ | ±2,0 ±2,0 _ |
| Вариация показаний, % от диапазона измерений | 1,0; 1,6 | 1,0; 1,6 | 2,5 | 2,0 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C | ±0,4 | |||
Примечания:
1) Приведены максимально возможные значения. Конкретные значения указаны в паспорте манометра, посредством указания нижнего предела измерений и верхнего предела измерений;
2) По требованию заказчика манометры могут быть изготовлены в других единицах измерения, допущенных к применению в РФ (бар).
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |||
| Модель GA | Модель GB | Модель GC | Модель GP | |
| Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С | от -20 до +60 | от -40 до +60 | ||
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +21 до +25 84 до 106,7 от 30 до 80 | |||
| Габаритные размеры (диаметр циферблатахширинахвысота), мм, не более | 63х45х90; 100х65х х140 | 63х51х90; 100х75х х140 | 50х60х95 | 50х30х х90; 63х40х х106 |
| Масса, кг, не более | 2,0 | 2,5 | 1,0 | |
наносится типографским способом на титульный лист паспорта манометра и/или на циферблат манометра.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Манометр | ХХ-ХХХ-ХХХ-ХХ | 1 шт. |
| Паспорт | ХХ-ХХХ-ХХХ-ХХ-ПС | 1 экз. |
приведены в разделе 1 руководства по эксплуатации.
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия FITOK Incorporated, Китай.
| Зарегистрировано поверок | 225 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
