Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм Точинтех, 91092-24

Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм Точинтех (далее по тексту - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, а также для определений величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Карточка СИ
Номер в госреестре 91092-24
Наименование СИ Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм
Обозначение типа СИ Точинтех
Изготовитель GUILIN MEASURING & CUTTING TOOL CO., LTD, КНР
Год регистрации 2024
Срок свидетельства 22.01.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм Точинтех (далее по тексту - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, а также для определений величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.

Описание

Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.

Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.

Индикаторы изготавливаются с регулируемым полем допуска.

Индикаторы изготавливаются двух классов точности 0 и 1, отличающиеся между собой метрологическими характеристиками.

К данному типу средств измерений относятся индикаторы многооборотные с ценой деления 0,001 и 0,002 мм торговой марки «Точинтех».

Логотип точинтех наносится на паспорт индикатора типографским методом, на циферблат краской.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора краской или лазерной маркировкой в местах, указанных на рисунке 1.

Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью краски.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

Возможность нанесения знака поверки на средство измерений отсутствует.

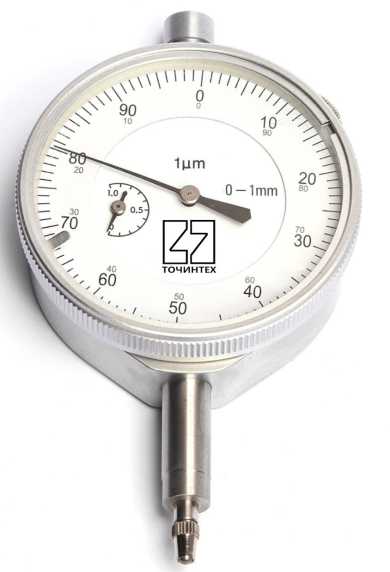

Общий вид индикаторов указан на рисунке 1.

Место нанесения

заводского номера

Рисунок 1 - Общий вид индикаторов с указанием места нанесения заводского номера

Технические характеристики

Таблица 1 - Диапазон измерений, цена деления, класс точности

Модификация

Диапазон измерений, мм

Цена деления, мм

Класс точности

1МИГ

От 0 до 1

0,001

0; 1

2МИГ

От 0 до 2

0,002

Таблица 2 - Наибольшая разность погрешностей, размах и вариация показаний

Модификация

Класс точности

Наибольшая разность погрешностей*, деления шкалы

Размах показаний при 10 измерениях, деления шкалы**, не более

Вариация показаний***, деления шкалы, не более

на участке шкалы 200 делений

на всем диапазоне

1МИГ

2МИГ

0

1,5

2,0

1/2

1,0

1МИГ

2МИГ

1

2,0

2,5

2/3

1,5

Примечание:

* - Под наибольшей разностью погрешностей понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом ходе измерительного стержня

* * - Под размахом показаний понимают наибольшую разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях

* ** - Под вариацией показаний понимают среднюю разность между показаниями индикатора в одной точке шкалы, полученную в результате 5 измерений при подводе на 20 делений к этой точке с двух противоположных сторон

Таблица 3 - Измерительное усилие, колебание измерительного усилия

Модификация

Измерительное усилие, Н, не более

Колебание измерительного усилия, Н, не более

1МИГ

2,0

0,5

2МИГ

2,0

0,7

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Изменение показаний индикатора при нажиме на стержень в направлении, перпендикулярном его оси с усилием 1,0 Н, дел шкалы, не более

0,5

Общий ход измерительного стержня превышает диапазон измерений индикатора, мм, не менее чем на

1,5

Параметр шероховатости Rz по ГОСТ 2789-73 измерительной поверхности наконечника, мкм, не более

0,1

Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы индикатора, мкм, не более

0,63

Габаритные размеры (ДхШхВ), мм, не более

106х70х22

Масса, кг, не более

0,16

Условия эксплуатации:

- диапазон рабочих температур, °С

- относительная влажность воздуха, %

От +17 до +23

От 38 до 78

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Индикатор многооборотный с ценой деления 0,001 или 0,002 мм

Точинтех

1 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-109 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм. Технические условия».
