Системы измерений многофункциональные проводные INON, 91094-24

91094-24
Системы измерений многофункциональные проводные INON (далее - системы или СИ) предназначены для измерений и регистрации температуры, относительной влажности и абсолютного давления.
Карточка СИ
Номер в госреестре 91094-24
Наименование СИ Системы измерений многофункциональные проводные
Обозначение типа СИ INON
Изготовитель SHENZHEN INON TECHNOLOGY CO., LTD., Китай
Год регистрации 2024
Срок свидетельства 22.01.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы измерений многофункциональные проводные INON (далее - системы или СИ) предназначены для измерений и регистрации температуры, относительной влажности и абсолютного давления.

Описание

Принцип действия систем измерений многофункциональных проводных INON основан на измерении и регистрации сигналов, поступающих на основной модуль (далее - модуль) от многоканального блока (далее - блок) для подключения первичных преобразователей температуры (далее - первичный преобразователь) в виде термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) и (или) сигналов, поступающих на основной модуль от измерительных датчиков (далее - датчики) температуры и относительной влажности и (или) абсолютного давления.

Системы измерений многофункциональные проводные INON являются проектно-компонуемыми устройствами и состоят из следующих компонентов:

- основного модуля с программным обеспечением (далее - ПО) Power3000;

- многоканального блока (без первичных преобразователей или в комплекте с не менее одним первичным преобразователем) и (или) датчика температуры и относительной влажности и (или) датчика абсолютного давления.

Основной модуль является системным блоком с установленным ПО Power3000, и конструктивно выполнен в виде корпуса из анодированного алюминия с сенсорным дисплеем, внутренней аккумуляторной батареей, кнопкой питания, разъемами для подключения/регистрации блока/датчиков, разъемом для подключения внешнего питания, а также разъемами USB, RJ45, HDMI и др.

Основной модуль изготавливается следующих моделей: P2, P3, различающиеся техническим характеристикам.

Многоканальные блоки конструктивно выполнены в корпусе из анодированного алюминия в виде аналого-цифрового преобразователя с измерительными каналами для подключения первичных преобразователей температуры (термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП)) с помощью винтовых клемм, а также сменного удлинительного кабеля с коннектором для подключения к основному модулю системы.

Многоканальное блоки могут применяться в комплекте с ТС и (или) ТП утверждённых типов и изготавливаются следующих моделей: TAM8, TAM16, различающиеся техническим характеристикам.

Первичные преобразователи температуры для многоканальных блоков системы изготавливаются в виде термопреобразователей сопротивления (ТС) с 3-х или 4-х проводной схемой соединения и номинальной статической характеристикой преобразования (НСХ) типа «Pt100» или «Pt1000» по ГОСТ 6651-2009, либо в виде термоэлектрических преобразователей (ТП) с НСХ типа «T», «K» или «J» по ГОСТ Р 8.585-2001.

Первичные преобразователи температуры для многоканальных блоков системы изготавливаются следующих моделей: WRS, FWRS, WTS, DRS, DTS, SWTS, SDTS, HDRS-850, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Модель WRS изготавливается следующих исполнений: WRS-6, WRS-8, WRS-10, WRS-12, WRS-15, WRS-20, WRS-25, различающиеся техническим характеристикам.

Модель FWRS изготавливается следующих исполнений: FWRS-6, FWRS-8, FWRS-10, FWRS-12, FWRS-15, FWRS-20, FWRS-25, различающиеся техническим характеристикам.

Модель WTS изготавливается следующих исполнений: WTS-6, WTS-8, WTS-10, WTS-12, WTS-15, WTS-20, WTS-25, различающиеся техническим характеристикам.

Модель DRS изготавливается следующих исполнений: DRS-6, DRS-8, DRS-10, DRS-12, DRS-15, DRS-20, DRS-25, различающиеся техническим характеристикам.

Модель DTS изготавливается следующих исполнений: DTS-6, DTS-8, DTS-10, DTS-12, DTS-15, DTS-20, DTS-25, различающиеся техническим характеристикам.

Модель SWTS изготавливается следующих исполнений: SWTS-6, SWTS-8, SWTS-10, SWTS-12, SWTS-15, SWTS-20, SWTS-25, различающиеся техническим характеристикам.

Модель SDTS изготавливается следующих исполнений: SDTS-6, SDTS-8, SDTS-10, SDTS-12, SDTS-15, SDTS-20, SDTS-25, различающиеся техническим характеристикам.

Модель HDRS-850 изготавливается следующих исполнений: HDRS-850-5, HDRS-850-8, HDRS-850-10, различающиеся техническим характеристикам.

Системы изготавливаются с калибровкой (настройкой) или без калибровки (настройки) многоканального блока в комплекте с ТС или ТП. Системы с калибровкой или без калибровки отличаются друг от друга по метрологическим характеристикам. Информация о наличии/отсутствии калибровки (настройки) приведена в паспорте на систему и (или) в сведениях о поверке в Федеральном информационном фонде по обеспечению единства измерений.

Датчики температуры и относительной влажности конструктивно выполнены в виде сменного аналого-цифрового преобразователя с измерительными сенсорами в корпусе из нержавеющей стали цилиндрической формы и удлинительного кабеля с коннектором для подключения к основному модулю системы.

Датчики температуры и относительной влажности изготавливаются следующей модели: THS20.

Модель THS20 изготавливается следующего исполнения: THS20-5.

Датчики давления конструктивно выполнены в виде несменного аналого-цифрового преобразователя с измерительным сенсором в корпусе из нержавеющей стали цилиндрической формы и удлинительного кабеля с коннектором для подключения к основному модулю системы.

Датчики давления изготавливаются следующей модели: DPS.

Модель DPS изготавливается следующего исполнения: DPS-5.

Фотографии общего вида основных модулей приведены на рисунках 1-2.

Фотографии общего вида многоканальных блоков для первичных преобразователей температуры (ТС и (или) ТП) приведены на рисунках 3-5.

Фотографии общего вида первичных преобразователей температуры (ТС и (или) ТП) для многоканальных блоков приведены на рисунках 6-11.

Фотография общего вида датчиков температуры и относительной влажности приведена на рисунке 12.

Фотография общего вида датчиков абсолютного давления приведена на рисунке 13.

Заводские номера компонентов системы в виде буквенно-цифровых кодов, состоящих из арабских цифр и (или) латинских букв, наносятся на корпуса компонентов способом, принятым на предприятии-изготовителе, и (или) индицируются на основном модуле при сканировании (добавлении) компонентов в систему.

Пломбирование систем не предусмотрено.

Конструкция систем не предусматривает нанесение знака поверки на средство измерений.

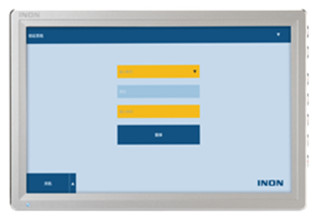

Рисунок 1 - Общий вид основных модулей моделей P2, P3

Место нанесения заводского номера

Рисунок 2 - Общий вид места нанесения заводского номера модулей моделей P2, P3

I

Рисунок 3- Общий вид многоканальных блоков модели TAM8

Рисунок 4- Общий вид многоканальных блоков модели TAM16

Место нанесения заводского номера

Рисунок 5 - Общий вид места нанесения заводского номера у многоканальных блоков моделей TAM8, TAM16

Рисунок 6 - Общий вид первичных преобразователей температуры моделей WRS, FWRS

Рисунок 7 - Общий вид первичных преобразователей температуры моделей WTS, DTS

Рисунок 8 - Общий вид первичных преобразователей температуры моделей DRS, DTS

Рисунок 9 - Общий вид первичных преобразователей температуры модели SWTS

Рисунок 10 - Общий вид первичных преобразователей температуры модели SDTS

Рисунок 11 - Общий вид первичных преобразователей температуры модели HDRS-850

Рисунок 12 - Общий вид датчиков температуры и относительной влажности модели THS20

Рисунок 13 - Общий вид датчиков давления модели DPS

Программное обеспечение

Системы имеют метрологически значимое программное обеспечение (ПО), которое устанавливается в основной модуль на заводе-изготовителе во время производственного цикла. ПО предназначено для работы с системой, получения, обработки и архивации данных, их отображения в табличном и графическом виде за заданные временные интервалы, а также для проведения пользовательской калибровки (настройки) системы, при этом настройки, вносимые в систему при пользовательской калибровке, сохраняются в ПО с помощью которого проводилась калибровка, тем самым исключая возможность использования системы после настройки на другом модуле.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Power3000

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.0

Цифровой идентификатор программного обеспечения

отсутствует

В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний».

Технические характеристики

Метрологические и основные технические характеристики систем при использовании многоканальных блоков без первичных преобразователей приведены в таблице 2.

Метрологические характеристики систем при использовании многоканальных блоков в комплекте с первичными преобразователями приведены в таблице 3.

Основные технические характеристики первичных преобразователей систем для многоканальных блоков приведены в таблицах 4-11.

Метрологические и основные технические характеристики систем при использовании датчиков температуры и относительной влажности приведены в таблице 12.

Метрологические и основные технические характеристики систем при использовании датчиков давления приведены в таблице 13.

Основные технические характеристики модулей систем приведены в таблице 14.

Таблица 2 - Метрологические и основные технические характеристики систем при использовании многоканальных блоков без первичных преобразователей

Наименование характеристики

Значение

(в зависимости от модели)(1)

Модель

TAM8

TAM16

Диапазон измерений температуры (в зависимости от типа входных сигналов), °С:

- для ТС типов «Pt100», «Pt1000» по ГОСТ 66512009

от -196 до +850; от -196 до 0; от -60 до 0;

от -60 до +60;

от 0 до +60;

от 0 до +200;

от 0 до +400;

от 0 до +650;

от 0 до +850

от -196 до +850;

от -196 до 0;

от -60 до 0;

от -60 до +60;

от 0 до +60;

от 0 до +200;

от 0 до +400;

от 0 до +650;

от 0 до +850

- для ТП типа «T» по ГОСТ Р 8.585-2001

от -196 до +400;

от -196 до 0;

от -60 до 0;

от -60 до +60;

от 0 до +60;

от 0 до +200;

от 0 до +400

от -196 до +400;

от -196 до 0;

от -60 до 0;

от -60 до +60;

от 0 до +60;

от 0 до +200;

от 0 до +400

- для ТП типа «K» по ГОСТ Р 8.585-2001

от -100 до +300; от -80 до +200; от -50 до +200;

от -100 до 0;

от -80 до 0;

от -50 до 0;

от 0 до +200;

от 0 до +300

от -100 до +300; от -80 до +200; от -50 до +200;

от -100 до 0;

от -80 до 0;

от -50 до 0;

от 0 до +200;

от 0 до +300

- для ТП типа «J» по ГОСТ Р 8.585-2001

от 0 до +300

от 0 до +300

Наименование характеристики

Значение

(в зависимости от модели/1)

Модель

TAM8

TAM16

Диапазон (режим) индикации температуры устанавливаемый на модуле системы (в зависимости от типа входных сигналов), °С:

- для ТС типов «Pt100», «Pt1000» по ГОСТ 66512009

от -150 до +500;

от -150 до +850; от -200 до +850

от -150 до +500;

от -150 до +850; от -200 до +850

- для ТП типа «Т» по ГОСТ Р 8.585-2001

от -150 до +400

от -150 до +400

- для ТП типа «K» по ГОСТ Р 8.585-2001

от -150 до +500; от -150 до +850; от -270 до +1372

от -150 до +500;

от -150 до +850;

от -270 до +1372

- для ТП типа «J» по ГОСТ Р 8.585-2001

от -150 до +500; от -150 до +850; от -150 до +1200

от -150 до +500;

от -150 до +850;

от -150 до +1200

Пределы допускаемой абсолютной погрешности измерений температуры

(в зависимости от типа входных сигналов), °C:

- для ТС типов «Pt100», «Pt1000» по ГОСТ 66512009

±0,1; ±0,2; ±0,5; ±1,0

±0,1; ±0,2; ±0,5; ±1,0

- для ТП типа «Т» по ГОСТ Р 8.585-2001(2)

±1,0; ±2,5; ±5,0

±1,0; ±2,5; ±5,0

- для ТП типа «K» по ГОСТ Р 8.585-2001(2)

±1,0; ±2,5; ±5,0

±1,0; ±2,5; ±5,0

- для ТП типа «J» по ГОСТ Р 8.585-2001(2)

±1,0; ±2,5; ±5,0

±1,0; ±2,5; ±5,0

Разрешающая способность, °С

0,01

0,01

Количество измерительных каналов для подключения первичных преобразователей, шт.

8

16

Габаритные размеры блока (длинахширинахвысота), мм, не более

180x125x25

180x125x25

Масса, г, не более

350

500

Средняя наработка на отказ, ч, не менее

40000

40000

Средний срок службы, лет, не менее

8

8

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +5 до +50

90 (без конденсации)

от +5 до +50

90 (без конденсации)

Примечания:

(1) - Тип входных сигналов, диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры определяются заказом и приведены в паспорте на систему (только при отсутствии первичных преобразователей в составе системы).

(2) - С учетом компенсации холодного спая.

Таблица 3 - Метрологические характеристики систем при использовании многоканальных блоков в комплекте с первичными преобразователями

Модель первичного преобразователя

Тип НСХ первичного преобразователя

В соответствии с документом

Диапазон измерений температуры, °С(1)

Пределы допускаемой абсолютной погрешности измерений систем при использовании многоканальных блоков в комплекте с первичными преобразователями, °С(1)(2)

с калибровкой (настройкой)

без калибровки (настройки)

WRS

Pt100

(3-х пр. схема соед.)

ГОСТ 6651-2009

от -196 до +200;

от -196 до 0;

от -60 до 0;

от -60 до +60;

от 0 до +60;

от 0 до +200

±0,1 (от 0 °C до +200 °C);

±0,3 (от -60 °C до 0 °C не включ.); ±0,5 (от -196 °C до -60 °C не включ.)

±1,0

FWRS

Pt100

(3-х пр. схема соед.)

ГОСТ 6651-2009

от -196 до +200;

от -196 до 0;

от -60 до 0;

от -60 до +60;

от 0 до +60;

от 0 до +200

±0,1 (от 0 °C до +200 °C);

±0,3 (от -60 °C до 0 °C не включ.); ±0,5 (от -196 °C до -60 °C не включ.)

±1,0

WTS

T

ГОСТ Р 8.585-2001

от -196 до +200;

от -196 до 0;

от -60 до 0;

от -60 до +60;

от 0 до +60;

от 0 до +200

±0,3 (от -60 °C до +60 °C включ.); ±0,6 (в остальном диапазоне)

±2,0

(от -40 °C до +200 °C);

±4,0

(от -196 °C до -40 °C не включ.)

DRS

Pt100

(3-х пр. схема соед.)

ГОСТ 6651-2009

от 0 до +400

±0,4

±1,5

DTS

T

ГОСТ Р 8.585-2001

от 0 до +400

±0,5

±3,0

SWTS

K

ГОСТ Р 8.585-2001

от -100 до +200; от -80 до +200; от -50 до +200;

от -100 до 0;

от -80 до 0;

±0,5; ±0,8; ±1,0 (от -50 °C до +200 °C);

±0,8; ±1,0; ±1,5 (от -100 °C

±3,5

Модель первичного преобразователя

Тип НСХ первичного преобразователя

В соответствии с документом

Диапазон измерений температуры, °С(1)

Пределы допускаемой абсолютной погрешности измерений систем при использовании многоканальных блоков в комплекте с первичными преобразователями, °С(1)(2)

с калибровкой (настройкой)

без калибровки (настройки)

от -50 до 0; от 0 до +200

до -50 °C не включ.)

SDTS

K

ГОСТ Р 8.585-2001

от 0 до +300

±0,5; ±0,8; ±1,0

±3,5

HDRS

Pt100

(3-х пр. схема соед.)

ГОСТ 6651-2009

от 0 до +850;

от 0 до +200;

от 0 до +400;

от 0 до +650

±0,1; ±0,4; ±0,8; ±1,8 (от 0 °C до +200 °C включ.); ±0,4; ±0,8; ±1,8 (св. +200 °C до +400 °C включ.);

±0,8; ±1,8 (св. +400 °C до +650 °C включ.); ±1,8

(св. +650 °C до +850 °C включ.);

±1,0

(от 0 °C до 200 °C включ.) ±2,5

(св. 200 °C до 850 °C)

Примечания:

(1) - Модель первичного преобразователя, диапазон измерений температуры и пределы допускаемой абсолютной погрешности

измерений температуры определяются заказом и приведены в паспорте на систему.

(2) - Информация о наличии/отсутствии калибровки (настройки) определяется заказом и приведена в паспорте на систему.

Таблица 4 - Основные технические характеристики первичных преобразователей модели WRS

Наименование характеристики

Значение

Модель

WRS

Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

- для WRS-6

4x6000

- для WRS-8

4x8000

- для WRS-10

4x10000

- для WRS-12

4x12000

- для WRS-15

4x15000

- для WRS-20

4x20000

- для WRS-25

4x25000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

от -196 до +200

- относительная влажность воздуха, %, не более

100

Таблица 5 - Основные технические характеристики первичных преобразователей модели FWRS

Наименование характеристики

Значение

Модель

FWRS

Габаритные размеры первичного преобразователя (диаметрxдлина), мм, не более:

- для FWRS-6

3x6000

- для FWRS-8

3x8000

- для FWRS-10

3x10000

- для FWRS-12

3x12000

- для FWRS-15

3x15000

- для FWRS-20

3x20000

- для FWRS-25

3x25000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

от -196 до +200

- относительная влажность воздуха, %, не более

100

Таблица 6 - Основные технические характеристики первичных преобразователей модели WTS

Наименование характеристики

Значение

Модель

WTS

Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

- для WTS-6

3x6000

- для WTS-8

3x8000

- для WTS-10

3x10000

- для WTS-12

3x12000

- для WTS-15

3x15000

- для WTS-20

3x20000

- для WTS-25

3x25000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

от -196 до +200

- относительная влажность воздуха, %, не более

100

Таблица 7 - Основные технические характеристики первичных преобразователей модели DRS

Наименование характеристики

Значение

Модель

DRS

Габаритные размеры первичного преобразователя (диаметрxдлина), мм, не более:

- для DRS-6

3,5x6000

- для DRS-8

3,5x8000

- для DRS-10

3,5x10000

- для DRS-12

3,5x12000

- для DRS-15

3,5x15000

- для DRS-20

3,5x20000

- для DRS-25

3,5x25000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +400

- относительная влажность воздуха, %, не более

90 (без конденсации)

Таблица 8 - Основные технические характеристики первичных преобразователей модели DTS

Наименование характеристики

Значение

Модель

DTS

Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

- для DTS-6

2,8x6000

- для DTS-8

2,8x8000

- для DTS-10

2,8x10000

- для DTS-12

2,8x12000

- для DTS-15

2,8x15000

- для DTS-20

2,8x20000

- для DTS-25

2,8x25000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +400

- относительная влажность воздуха, %, не более

90 (без конденсации)

Таблица 9 - Основные технические характеристики первичных преобразователей модели SWTS

Наименование характеристики

Значение

Модель

SWTS

Габаритные размеры первичного преобразователя (диаметрxдлина), мм, не более:

- для SWTS-6

2x6000

- для SWTS-8

2x8000

- для SWTS-10

2x10000

- для SWTS-12

2x12000

- для SWTS-15

2x15000

- для SWTS-20

2x20000

- для SWTS-25

2x25000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

от -100 до +200

- относительная влажность воздуха, %, не более

100

Таблица 10 - Основные технические характеристики первичных преобразователей модели SDTS

Наименование характеристики

Значение

Модель

SDTS

Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более:

- для SDTS-6

2x6000

- для SDTS-8

2x8000

- для SDTS-10

2x10000

- для SDTS-12

2x12000

- для SDTS-15

2x15000

- для SDTS-20

2x20000

- для SDTS-25

2x25000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +300

- относительная влажность воздуха, %, не более

100

Таблица 11 - Основные технические характеристики первичных преобразователей модели HDRS-850

Наименование характеристики

Значение

Модель

HDRS-850

Габаритные размеры первичного преобразователя (диаметрxдлина), мм, не более:

- для SWTS-5

- для SWTS-8

- для SWTS-10

3x6500

3x8500 3x10500

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от 0 до +200 100

Таблица 12 - Метрологические и основные технические характеристики систем при использовании датчиков температуры и относительной влажности модели THS20

Наименование характеристики

Значение

Модель

THS20

Диапазон измерений температуры, °С

от +15 до +35

Диапазон индикации температуры, °С

от 0 до +100

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±0,5

Диапазон измерений относительной влажности окружающего воздуха, %

от 20 до 90

Диапазон индикации относительной влажности окружающего воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности окружающего воздуха, %

±3,5

Разрешающая способность при измерении температуры, °С

0,01

Разрешающая способность при измерении относительной влажности окружающего воздуха, %

0,01

Г абаритные размеры измерительной части датчика (диаметрхдлина), мм, не более

16х84

Габаритные размеры кабеля датчика (диаметрхдлина), мм, не более

4х5000

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +35

98 (без конденсации)

Таблица 13 - Метрологические и основные технические характеристики систем при использовании датчиков давления модели DPS

Наименование характеристики

Значение

Модель

DPS

Диапазон измерений абсолютного давления, кПа

от 0,1 до 500

Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений абсолютного давления, %

±0,25

Разрешающая способность при измерении давления, кПа

0,01

Габаритные размеры (диаметрхвысота), мм, не более

50,5x120

Масса, г, не более (без учета массы кабеля)

280

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +5 до +50

95 (без конденсации)

Таблица 14 - Основные технические характеристики модулей систем

Наименование характеристики

Значение

(в зависимости от модели)

Модель

P2

P3

Количество портов «GC» для работы с компонентами систем, шт.

4

5

Количество портов «R» для регистрации компонентов систем, шт.

1

1

Количество портов «S/А» для компонентов систем, шт.

1

1

Габаритные размеры (ширинахвысотахглубина), мм, не более

252x170x36

303x206x40

Масса, г, не более

1500

2000

Напряжение питания системы, В

12

Напряжение питающей сети, В

от 198 до 242

Частота питающей сети, Г ц

от 49 до 51

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

8

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +5 до +50

90 (без конденсации)

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 15- Комплектность средства измерений

Наименование

Количество

Примечание

Основной модуль

1 шт.

-

Многоканальный блок для первичных преобразователей

в соответствии с заказом

-

Первичный преобразователь для многоканального блока

в соответствии с заказом

-

Датчик температуры и относительной влажности

в соответствии с заказом

-

Датчик абсолютного давления

в соответствии с заказом

-

Кабель питания основного модуля

1 шт.

-

Паспорт

1 экз.

-

Руководство по эксплуатации (на русском языке)

1 экз.

-

Сведения о методах измерений

приведены в разделе «Валидация» Руководства по эксплуатации на средство измерений.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Стандарт предприятия-изготовителя SHENZHEN INON TECHNOLOGY CO., LTD.

Зарегистрировано поверок 5
Поверителей 2
Актуальность данных 07.11.2024
91094-24
Номер в ГРСИ РФ:
91094-24
Производитель / заявитель:
SHENZHEN INON TECHNOLOGY CO., LTD., Китай
Год регистрации:
2024
Cрок действия реестра:
22.01.2029
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
