Счетчики газа объемные диафрагменные с электронным корректором G2.5÷G160 ETC, 91095-24

Назначение

Счетчики газа объёмные диафрагменные с электронным корректором (далее - счетчик) предназначены для измерений объема природного газа по ГОСТ 5542-2014 и других сухих неагрессивных газов, и приведение его к температуре плюс 20 °C.

Описание

Счетчики состоят из измерительного механизма, помещенного в герметичный штампованный металлический корпус, и встроенного в счетчик электронного корректора объема газа по температуре.

Измерительный механизм включает в себя:

- Две измерительные камеры с гибкими газонепроницаемыми диафрагмами из синтетического материала;

- Кривошипно-шатунный механизм со стопором обратного хода;

- Распределительный механизм с системой обратных клапанов.

Электронный корректор объема газа расположен на передней части металлического корпуса и включает в себя:

- Жидкокристаллический индикатор;

- Разъем для подсоединения проводных интерфейсов;

- Микроконтроллер с электронным преобразователем и датчиком температуры;

- Автономный сменный источник питания.

Принцип действия счетчиков основан на циклическом заполнении и вытеснении измеряемого потока газа из камер постоянного объема.

За счет разности давлений на входе и на выходе счетчика газ заполняет верхнее пространство металлического корпуса, откуда через распределительный механизм и систему каналов поступает в измерительный механизм. Проходящий через измерительный механизм поток газа заставляет две камеры с гибкими газонепроницаемыми диафрагмами попеременно наполняться и опустошаться, совершая при этом возвратно-поступательное движение. Возвратно-поступательное движение диафрагм преобразуется механизмом во вращательное движение выходного вала. Корректор вычисляет объем газа, измеренный счетчиком газа, путем умножения количества импульсов, поступивших от счетного механизма счетчика, на номинальную цену импульсов, а затем вычисляет объем газа. Количество импульсов, выдаваемых электронным преобразователем, прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Измерение температуры газа осуществляется преобразователем температуры, который размещен внутри счетчика и измеряет непосредственно температуру прошедшего газа. Данные об измеренных значениях температуры газа и количество импульсов передаются в программный модуль, который вычисляет значение прошедшего через счетчик объема газа, приведенного к температуре плюс 20 °C, и выводит его на показывающее устройство с нарастающим итогом.

Возможности электронного корректора:

а. Ввод исходных данных в блок управления через стандартный интерфейс (ввод с портативного компьютера):

- Идентификационные параметры абонента и счётчика;

- Дата последней поверки;

- Параметры времени - расчётный час;

- Барометрическое давление местности;

- Среднее значение давления газа на выходе из счётчика (избыточное давление);

- Коэффициент сжимаемости.

б. Расчет следующих параметров:

- Скорректированного и нескорректированного значения часового расхода;

- Скорректированного и нескорректированного значения расхода газа за сутки;

- Скорректированного и нескорректированного значения расхода за прошедший месяц;

- Среднечасовой, среднесуточной температуры газа.

в. Обеспечивает:

Вывод значений следующих параметров на дисплей

- Дата

- Время

- Скорректированный объем газа (нарастающий, VM- mj)

- Скорректированный объем газа за прошедший месяц (VML- м3)

- Нескорректированный объем газа (нарастающий, VH- м3)

- Скорректированный объем газа за текущий месяц (VD- м3)

- Накопленные импульсы

- Температура газа (Т -°C)

Регистрация несанкционированного вмешательства

- при приближении магнита к корректору более 5 секунд,

- при перезагрузке корректора в следствие отсоединения батареи.

Регистрация и сохранение событий

- при превышении максимально допустимого расхода,

- при понижении минимально допустимого расхода,

- при повышении или понижении допустимых пределов температуры прошедшего через счетчик газа.

Возможность сохранения и печати журналов событий и параметров (500 записей)

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания

через интерфейс RS232.

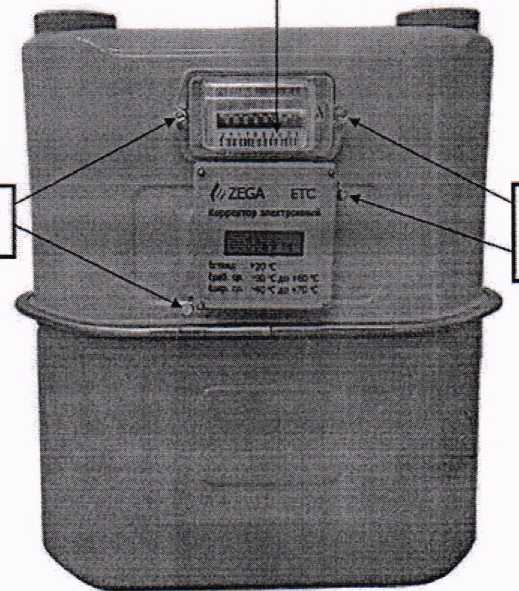

Общий вид счетчиков представлен на рисунке 1,

Рисунок 1

Заводсконй номер

Пломба завода* изготовителя

Пломба для нанесения знака поверки

Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки, пломба завода-изготовителя и заводской номер.

Программное обеспечение

Счетчики содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.

Номера версий ПО счетчика отображаются в меню конфигурационного программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014

32 «

анного

на ПО СИ и

Конструкция СИ исключает возможность несанкцис измерительную информацию.

Идентификационные данные

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Основные технические характеристики

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

Поверка осуществляется по документу МП 7738.18 «Счётчики газа объёмные диафрагменные с электронным корректором Методика поверки», утверждённому 20.09.2018г. НИМ РА.

Основные средства поверки:

поверочные расходомерные установки 1-го разряда по ГОСТ Р 8.618-2014 (с эталонным мерником, труболоршневого типа, с эталонным счетчиком газа, с эталонным докритическим или критическим соплом).

с диапазоном воспроизведения объемного расхода газа от 0,025 м3/ч до 250 м3/ч пределы допускаемой относительной погрешности измерений объема газа не более ±0,5%;

-термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 °C до плюс 199.99 °C.

пределы допускаемой основной абсолютной погрешности, °C, в диапазоне от минус 50 °C до плюс 199.99 °C составляет ±0,05

пределы допускаемой основной абсолютной погрешности, °C, в диапазоне от плюс 200 °C до плюс 300 °C составляет ±0,2

предел допускаемой дополнительной погрешности - не более половины предела допускаемой основной погрешности на каждые 10 °C изменения температуры окружающей среды электронного измерительного блока

- камера тепла и холода с диапазоном температур от минус 40 °C до плюс 70°С

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу, ограничивающую доступ к передней панели электронного корректора и счетного механизма, и в паспорте на счетчик или на свидетельство о поверке.

Сведения о методах измерений

Приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСП Государственная поверочная схема для средств измерений объемного и массового расхода газа.

ГОСТ Р 50818-95 счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний
