Системы видеоизмерительные MEZORIX (далее - системы) предназначены для измерений линейных размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения элементов деталей.
Карточка СИ
Номер в госреестре 91100-24
Наименование СИ Системы видеоизмерительные
Обозначение типа СИ MEZORIX
Изготовитель LaiYin Measurement Technology (Dongguan) Co., Ltd., КНР
Год регистрации 2024
Срок свидетельства 23.01.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы видеоизмерительные MEZORIX (далее - системы) предназначены для измерений линейных размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения элементов деталей.

Описание

Принцип работы систем видеоизмерительных MEZORIX основан на считывании с измерительных шкал значений по осям X и Y положения оптоэлектронного измерительного блока. Для измерений по оси Z системы могут быть оснащены контактным датчиком. Измерения проводятся как в ручном, так и в автоматическом режимах.

Системы состоят из Г-образной консоли с гранитным основанием, подвижного измерительного стола со стеклянным предметным столом, встроенных измерительных шкал, оптоэлектрической измерительной системы, включающей верхнюю и нижнюю подсветку, оптическую систему и датчики, вычислительного блока, персонального компьютера, контроллера, интегрированного в металлическое основание.

Для систем модификаций PARAGON S, PARAGON M, PARAGON HA управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления. Управление перемещением по осям систем модификаций PARAGON S Manual осуществляется при помощи маховиков, расположенных на осях системы.

К средствам измерений данного типа относятся системы видеоизмерительные MEZORIX модификаций PARAGON S Manual, PARAGON S, PARAGON M, PARAGON HA.

Системы модификации PARAGON S Manual изготавливаются в 9 типоразмерах: 2010, 3020, 30203, 4030, 40303, 40304, 5040, 50403, 50404.

Системы модификации PARAGON S изготавливаются в 8 типоразмерах: 322, 323, 432, 433, 434, 542, 543, 544.

Системы модификации PARAGON M изготавливаются в 11 типоразмерах: 322, 323, 432, 433, 434, 542, 543, 544, 662, 663, 664.

Системы модификации PARAGON HA изготавливаются в 8 типоразмерах: 322, 323, 432, 433, 434, 542, 543, 544.

Пломбирование крепёжных винтов корпуса систем не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Серийный номер систем в числовом или символьно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на металлическом основании сзади.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид систем видеоизмерительных MEZORIX представлен на рисунках 1 - 4.

Место указания серийного номера представлено на рисунке 5.

Общий вид маркировочной таблички представлен на рисунке 6.

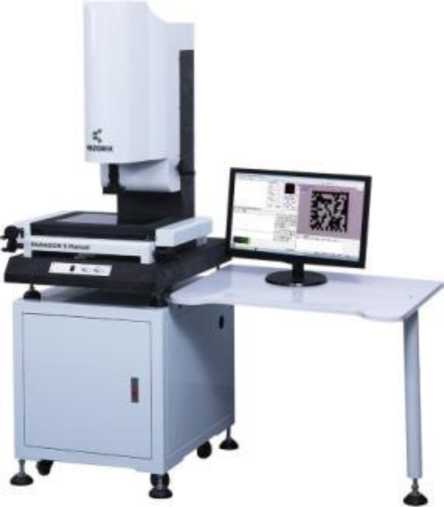

Рисунок 1 - Общий вид систем видеоизмерительных MEZORIX модификации PARAGON S Manual

Рисунок 2 - Общий вид систем видеоизмерительных MEZORIX модификации PARAGON S

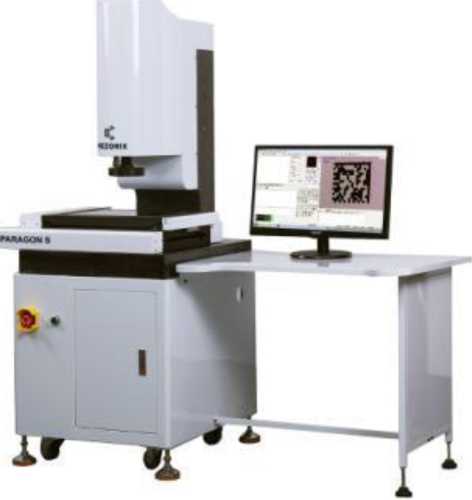

Рисунок 3 - Общий вид систем видеоизмерительных MEZORIX модификации PARAGON M

Место указания серийного номера

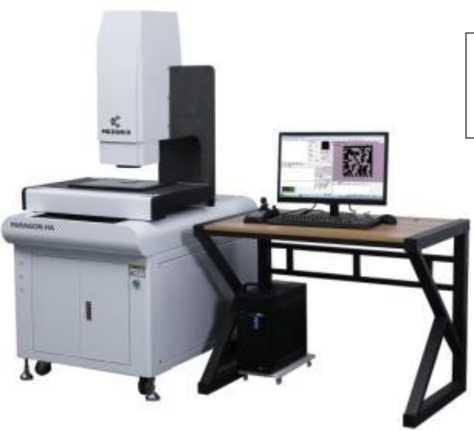

Рисунок 4 - Общий вид систем

Рисунок 5 - Место указания серийного

видеоизмерительных MEZORIX модификации PARAGON HA

номера

Рисунок 6 - Общий вид маркировочной таблички

Программное обеспечение

Для работы с системами используется метрологически значимое программное обеспечение (далее - ПО) «Rational Vue» и «Inspect 3D», устанавливаемое на персональном компьютере для управления системой, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Rational Vue

Inspect 3D

Номер версии (идентификационный номер ПО)

не ниже 2021.0

не ниже 9.11.11

Алгоритм вычисления цифрового идентификатора

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

Типоразмер

Диапазон измерений линейных размеров, мм

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм

По оси X

По оси Y

По оси Z1)

В плоскости XY

По оси Z1)

PARAGON S Manual

2010

от 0 до 200

от 0 до 100

от 0 до 200

±(3,0+L/200)

±(3,0+L/200)

3020

от 0 до 300

от 0 до 200

от 0 до 200

±(3,0+L/200)

±(3,0+L/200)

30203

от 0 до 300

от 0 до 200

от 0 до 300

±(3,0+L/200)

±(5,0+L/200)

4030

от 0 до 400

от 0 до 300

от 0 до 200

±(3,0+L/200)

±(3,0+L/200)

40303

от 0 до 400

от 0 до 300

от 0 до 300

±(3,0+L/200)

±(5,0+L/200)

40304

от 0 до 400

от 0 до 300

от 0 до 400

±(5,5+L/200)

±(8,0+L/200)

5040

от 0 до 500

от 0 до 400

от 0 до 200

±(3,5+L/200)

±(3,0+L/200)

50403

от 0 до 500

от 0 до 400

от 0 до 300

±(3,5+L/200)

±(5,0+L/200)

50404

от 0 до 500

от 0 до 400

от 0 до 400

±(5,5+L/200)

±(8,0+L/200)

PARAGON S

322

от 0 до 300

от 0 до 200

от 0 до 200

±(3,0+L/200)

±(3,0+L/200)

323

от 0 до 300

от 0 до 200

от 0 до 300

±(3,0+L/200)

±(5,0+L/200)

432

от 0 до 400

от 0 до 300

от 0 до 200

±(3,0+L/200)

±(3,0+L/200)

433

от 0 до 400

от 0 до 300

от 0 до 300

±(3,0+L/200)

±(5,0+L/200)

434

от 0 до 400

от 0 до 300

от 0 до 400

±(5,0+L/200)

±(8,0+L/200)

542

от 0 до 500

от 0 до 400

от 0 до 200

±(3,5+L/200)

±(3,0+L/200)

543

от 0 до 500

от 0 до 400

от 0 до 300

±(4,5+L/200)

±(5,0+L/200)

544

от 0 до 500

от 0 до 400

от 0 до 400

±(5,0+L/200)

±(8,0+L/200)

1) - при наличии контактного датчика Примечание - где L - измеряемая длина в мм.

Продолжение таблицы 2

Модификация

Типоразмер

Диапазон измерений линейных размеров, мм

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм

По оси X

По оси Y

По оси Z1)

В плоскости XY

По оси Z1)

PARAGON M

322

от 0 до 300

от 0 до 200

от 0 до 200

±(2,5+L/200)

±(3,0+L/200)

323

от 0 до 300

от 0 до 200

от 0 до 300

±(2,5+L/200)

±(5,0+L/200)

432

от 0 до 400

от 0 до 300

от 0 до 200

±(2,5+L/2Oo)

±(3,0+L/200)

433

от 0 до 400

от 0 до 300

от 0 до 300

±(2,5+L/2Oo)

±(5,0+L/200)

434

от 0 до 400

от 0 до 300

от 0 до 400

±(4,5+L/200)

±(8,0+L/200)

542

от 0 до 500

от 0 до 400

от 0 до 200

±(3,0+L/200)

±(3,0+L/200)

543

от 0 до 500

от 0 до 400

от 0 до 300

±(3,5+L/200)

±(5,0+L/200)

544

от 0 до 500

от 0 до 400

от 0 до 400

±(4,5+L/200)

±(8,0+L/200)

662

от 0 до 600

от 0 до 600

от 0 до 200

±(4,0+L/200)

±(3,0+L/200)

663

от 0 до 600

от 0 до 600

от 0 до 300

±(5,0+L/200)

±(5,0+L/200)

664

от 0 до 600

от 0 до 600

от 0 до 400

±(5,5+L/200)

±(8,0+L/200)

PARAGON HA

322

от 0 до 300

от 0 до 200

от 0 до 200

±(1,8+L/200)

±(3,0+L/200)

323

от 0 до 300

от 0 до 200

от 0 до 300

±(2,0+L/200)

±(3,5+L/200)

432

от 0 до 400

от 0 до 300

от 0 до 200

±(2,0+L/200)

±(3,0+L/200)

433

от 0 до 400

от 0 до 300

от 0 до 300

±(2,0+L/200)

±(3,5+L/200)

434

от 0 до 400

от 0 до 300

от 0 до 400

±(3,5+L/200)

±(5,0+L/200)

542

от 0 до 500

от 0 до 400

от 0 до 200

±(2,2+L/200)

±(3,0+L/200)

543

от 0 до 500

от 0 до 400

от 0 до 300

±(2,2+L/200)

±(3,5+L/200)

544

от 0 до 500

от 0 до 400

от 0 до 400

±(3,5+L/200)

±(5,0+L/200)

1) - при наличии контактного датчика Примечание - где L - измеряемая длина в мм.

Таблица 3 - Основные технические характеристики

Модификация

Типоразмер

Габаритные размеры, мм, не более

Масса, кг, не более

Максимальная масса измеряемой детали, кг

Ширина

Длина

Высота

PARAGON S Manual

2010

740

670

1860

165

30

3020

740

670

1860

280

30

30203

740

670

1960

300

30

4030

880

760

1860

320

30

40303

880

760

1960

340

30

40304

880

760

2125

360

30

5040

1130

880

1900

550

30

50403

1130

880

2000

570

30

50404

1130

880

2125

590

30

PARAGON S

322

960

900

1880

280

30

323

960

900

1980

300

30

432

1150

1060

1860

320

30

433

1150

1060

1960

340

30

434

1150

1060

2125

360

30

542

1550

1100

1900

520

30

543

1550

1100

2000

550

30

544

1550

1100

2125

580

30

PARAGON M

322

900

1300

1680

280

20

323

900

1300

1800

300

20

432

900

1300

1680

280

20

433

900

1300

1900

340

20

434

900

1300

2080

360

20

542

1000

1350

1830

380

20

543

1000

1350

1930

400

20

544

1000

1350

2080

420

20

662

1000

1485

1800

580

20

Продолжение таблицы 3

Модификация

Типоразмер

Габаритные размеры, мм, не более

Масса, кг, не более

Максимальная масса измеряемой детали, кг

Ширина

Длина

Высота

PARAGON M

663

1000

1485

1920

610

20

664

1000

1485

2120

620

20

PARAGON HA

322

900

1300

1680

250

20

323

900

1300

1850

300

20

432

900

1300

1680

280

20

433

900

1300

1850

340

20

434

900

1300

2050

360

20

542

1000

1350

1680

380

20

543

1000

1350

1850

400

20

544

1000

1350

2050

440

20

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от +18 до +22 от 30 до 80

Напряжение питания переменного тока, В

220±22

Частота переменного тока, Гц

50±1,25

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система видеоизмерительная

MEZORIX

1 шт.

Пульт управления1)

-

1 шт.

Калибровочное приспособление

-

1 шт.

Контактный датчик

-

1 шт.2)

Калибровочное кольцо

-

1 шт.2)

Щуп со сферическим наконечником

-

1 шт.2)

Программное обеспечение на электронном носителе

INSPECT 3D

1 шт.

Программное обеспечение на электронном носителе

RationalVue

1 шт.2)

Персональный компьютер

-

1 шт.

Монитор

-

1 шт.

Руководство по эксплуатации

ВИС.401233.001.РЭ

1 экз.

1) - только для модификаций PARAGON S, PARAGON M, PARAGON HA

2) - поставляется по заказу

Сведения о методах измерений

приведены в разделе 2.4 «Использование изделия» «Системы видеоизмерительные MEZORIX модификаций PARAGON S MANUAL, PARAGON S, PARAGON M, PARAGON HA. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

«Стандарт предприятия. Системы видеоизмерительные MEZORIX модификаций

PARAGON S MANUAL, PARAGON S, PARAGON M, PARAGON HA», LaiYin Measurement Technology (Dongguan) Co., Ltd.

Зарегистрировано поверок 9
Поверителей 1
Актуальность данных 27.11.2024
91100-24
Номер в ГРСИ РФ:
91100-24
Производитель / заявитель:
LaiYin Measurement Technology (Dongguan) Co., Ltd., КНР
Год регистрации:
2024
Cрок действия реестра:
23.01.2029
Похожие СИ
22684-24
22684-24
2024
ТОО "Алматинский завод Эталон", Республика Казахстан
Срок действия реестра: 30.06.2028
93867-24
93867-24
2024
CEYEAR TECHNOLOGIES CO., LTD, Китай
Срок действия реестра: 21.11.2029
93882-24
93882-24
2024
Акционерное общество "Особое конструкторское бюро "Салют" (АО "ОКБ "Салют"), г. Новосибирск
Срок действия реестра: 21.11.2029
93883-24
93883-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93884-24
93884-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93885-24
93885-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93886-24
93886-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93888-24
93888-24
2024
"IТЕСН ELECTRONIC Со., Ltd", Китай
Срок действия реестра: 22.11.2029
93889-24
93889-24
2024
"Ceyear Technologies Co., Ltd", Китай
Срок действия реестра: 22.11.2029
93890-24
93890-24
2024
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва
Срок действия реестра: 22.11.2029
