| Номер в госреестре | 91101-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 104 в филиале ООО "Транснефть - Балтика" - "Нефтебаза "Усть-Луга" |
| Изготовитель | Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 104 в филиале ООО «Транснефть - Балтика» - «Нефтебаза «Усть-Луга» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода (ПР), давления и температуры;
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 197, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), резервного БИЛ, блока измерений показателей качества нефти (далее по тексту -БИК), системы сбора и обработки информации (далее по тексту - СОИ), блока трубопоршневой поверочной установки (ТПУ) с контрольно-резервной измерительной линией (ИЛ) для поверки и контроля метрологических характеристик (КМХ) ПР. БИЛ состоит из двух рабочих ИЛ и одной контрольно-резервной ИЛ, резервный БИЛ состоят из четырёх резервных ИЛ.
Особенностью конструкции СИКН является использование резервного БИЛ, контрольно-резервной ИЛ и блока ТПУ для работы с СИКН, расположенных на территории нефтебазы «Усть - Луга».

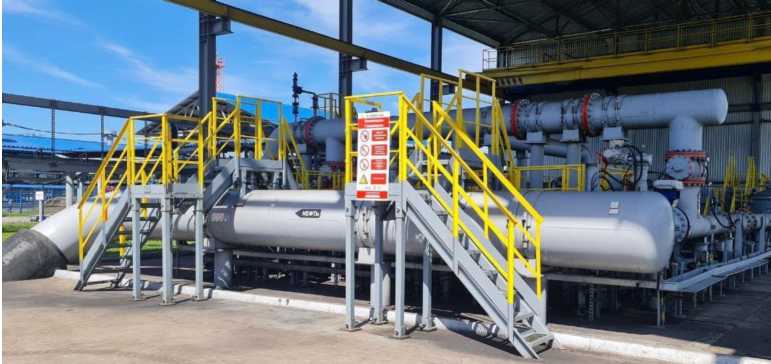

Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователь расхода жидкости турбинные MVTM Dy 16” | 16128-10 |
| Преобразователь давления измерительный 3051 | 14061-10 |
| Преобразователь измерительный 644 | 14683-09 |
| Термопреобразователь сопротивления платиновый серии 65 | 22257-05 |
| Преобразователь плотности жидкости измерительный 7835 | 15644-06 |
| Преобразователь плотности жидкости измерительный модели 7835,7845, 7847 | 52638-13 |
| Преобразователь плотности и вязкости жидкости измерительный модели 7827 | 15642-06 |
| Вычислитель расхода жидкости и газа 7951 | 15645-06 |
| Влагомер нефти поточный УДВН-1пм* | 14557-10 |
| Анализатор серы общий рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT | 47395-17 |
| Расходомер ультразвуковой UFM 3030 | 48218-11 |
| Расходомеры UFM 3030 | 32562-09 |
| Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»* | 77871-20 |
| Установки поверочные трубопоршневые двунаправленные | 20054-06 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
* Применяется при температуре среды от +5 до +40 °С.
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы брутто нефти (т);
- автоматизированное вычисление массы нетто нефти (т);
- автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), кинематической вязкости (мм2/с, сСт), динамической вязкости (мПа-с, сП), температуры (°С) и давления (МПа) нефти;
- вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и КМХ ПР по стационарной или передвижной ТПУ;
- поверку стационарной ТПУ по передвижной поверочной установке;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защита информации от несанкционированного доступа.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.
Филиал ООО «Траисиефть - Балтика" -«Нефтебаза «Усть-Луга»
Система измерений количества и показателей качества нефти
N9 104 в филиале ООО «Транснефть - Балтика» — «Нефтебаза «Усть-Луга»
Зав. № 197
Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogC onverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3266 |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти*, м3/ч | от 800 до 5600 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление измеряемой среды, МПа - минимальное - максимальное | 0,2 1,6 |
| Режим работы СИКН | периодический |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Физико-химические свойства измеряемой среды: - температура, °С - плотность в рабочем диапазоне температур, кг/м3 - кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа | от 0 до +40 от 830 до 895 от 2 до 60 1,0 900 0,05 Не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±1 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки БИЛ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа | от -43 до +35 от +10 до +35 от 30 до 80 от 84 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество шт./ экз. |
| Система измерений количества и показателей качества нефти № 104 в филиале ООО «Транснефть - Балтика» - «Нефтебаза «Усть-Луга» | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Методика поверки | _ | 1 |
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 104 в филиале ООО «Транснефть - Балтика» - «Нефтебаза «Усть-Луга», Регистрационный номер ФР.1.29.2023.46414.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
