| Номер в госреестре | 91116-24 |
| Наименование СИ | Системы измерительно-управляющие на базе комплексов программно-технических СУРА и преобразователей измерительных |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (АО "ЭЛАРА"), Чувашская Республика, г. Чебоксары |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительно-управляющие на базе комплексов программно-технических СУРА и преобразователей измерительных (далее - системы) представляют собой совокупность программно-технических средств, предназначенных для измерений аналоговых сигналов напряжения и силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, частоты импульсных сигналов, воспроизведения сигналов силы постоянного электрического тока, а также для реализации функций автоматического регулирования, формирования команд противоаварийной защиты и иных задач для построения распределённых систем управления технологическими процессами в различных отраслях промышленности.
Системы предназначены для применения в составе распределённых автоматизированных систем управления технологическими процессами (АСУ ТП) в различных областях промышленности (тепловые электростанции, гидроэлектростанции, объекты химической и нефтехимической переработки, объекты газоснабжения, газопотребления и газопереработки, металлургическое производство, пищевые комбинаты и т.д.).
Системы состоят из средств нижнего уровня, обеспечивающих измерение входных сигналов, управление ходом технологического процесса и выполнение ручных дистанционных команд оперативного персонала, а также программно-аппаратных средств верхнего уровня, обеспечивающих оперативному персоналу представление информации о ходе технологического процесса и архивирование этой информации с возможностью доступа к ней.
Верхний уровень выполнен на базе стандартных персональных компьютеров, серверов, средств единого времени и средств системной сети Ethernet. Персональные компьютеры и серверы выполняют функции специализированных рабочих станций под управлением фирменного ПО.
Верхний и нижний уровень информационно объединены сетью Ethernet со стеком протоколов TCP/IP, состоящей из физической среды передачи данных и активного сетевого оборудования.
Нижний уровень является метрологически значимой частью системы и может состоять из:
- контроллеров программируемых Elicont-100 (госреестр № 87237-22) и (или) контроллеров программируемых Elicont-200 (госреестр № 87236-22);
- промежуточных измерительных преобразователей S, K, H (номер в Федеральном информационном фонде по обеспечению единства измерений (далее - госреестр) № 65857-16), осуществляющих преобразование входных сигналов и гальваническую развязку входных цепей систем от внешних первичных измерительных преобразователей. Наличие промежуточных измерительных преобразователей в измерительном канале (ИК) определяется проектной документацией на систему, допускается исполнение ИК без промежуточных измерительных преобразователей.
Системы являются проектно-компонуемыми средствами измерений. Состав и перечень ИК в составе системы определяется особенностями технологического объекта.
Конструкция элементов системы позволяет встраивать их в стандартные монтажные шкафы или другое монтажное оборудование, защищающее от воздействий внешней среды.
Защита от несанкционированного доступа к внутренним частям системы обеспечивается путем закрытия дверей шкафов на встроенный замок.
Заводской номер системы в форме числового кода приведен в формуляре на систему и на маркировочных табличках на шкафах системы в соответствии с рисунком 1. Нанесение знака поверки на корпус не предусмотрено.

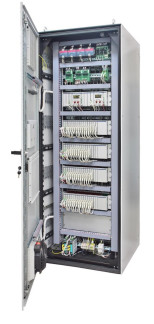

Внешний вид системы приведен на рисунке 1.

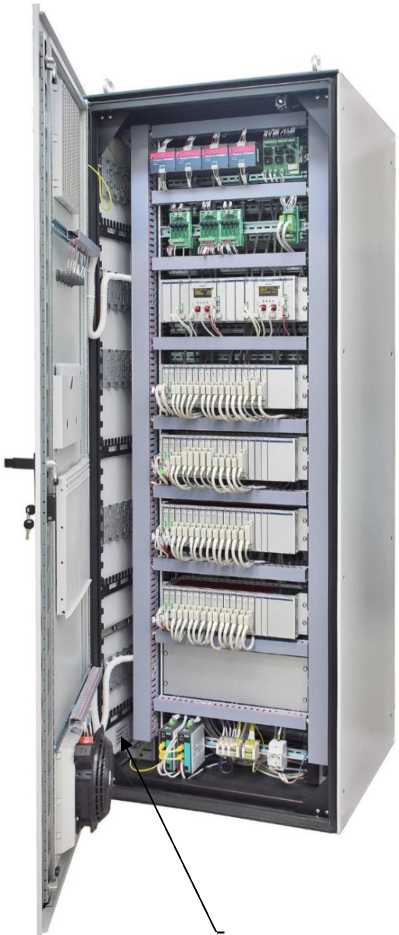

Рисунок 1 - Внешний вид системы на базе комплексов программно-технических СУРА Пломбирование систем не предусмотрено.
Место нанесения заводского номера
В состав программного обеспечения (ПО) систем входят:
- встроенное ПО модулей УСО;
- ПО верхнего уровня (ПО ВУ).
Встроенное ПО модулей УСО является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Конструкция модулей исключает возможность несанкционированного доступа к встроенному ПО и изменения измерительной информации. Уровень защиты встроенного ПО модулей УСО «высокий» в соответствии с п.4.5 рекомендации Р 50.2.077-2014.
ПО ВУ предназначено для конфигурирования контроллеров, анализа и отображения измерительной информации. Компоненты ПО ВУ объединены менеджером программных приложений с фирменным наименованием «СФЕРА».
Для защиты ПО ВУ и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО. Уровень защиты ПО ВУ «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||||
| Идентификационное наименование ПО | AI 01 | AI 02 | AI 04 | AO 01 | FM 01 | SM 01 | ПО «СФЕРА» |
| Номер версии (идентификационный номер ПО) | Adc15_v5.hex | Adcl6_v11.hex | Adcl7_v2.hex | Dac11v3.hex | МКО11_у14±ех | Mtn11vl.hex | Не ниже 1.0.7.386 |
| Цифровой идентификатор ПО | 81C75A5F | 59B37A07 | CF7818F4 | F0BB6094 | AFB9618C | E7F74337 | 1 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 по IEEE 802.3 | ||||||
Метрологические характеристики системы приведены в таблице 2.
Таблица 2 - Метрологические характеристики системы
| Наименование компонента системы | Диапазоны преобразован сигналов/разрядность циф | ий аналоговых ровых сигналов | Пределы допускаемой основной погрешности, Ув - приведенная, % от верх. гр. диапазона изм.; Уд - приведенная, % от диапазона изм.; Л - абсолютная | Пределы допускаемой доп. погрешности от изменения температуры окр. среды на 1°С У доп.в - приведенная, % от верх. гр. диапазона изм.; У доп.д - приведенная, % от диапазона изм.; Л доп - абсолютная |
| На входе | На выходе | |||
| 1 | 2 | 3 | 4 | 5 |
| Модули УСО | ||||
| AI101 8 каналов | Сигнал постоянного тока: от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА | 14 бит; 15 бит; 13 бит | Уд = ±0,12 | У доп.д = ±0,005 |
| Напряжение постоянного тока: от 0 до 10 В | 15 бит | Уд = ±0,2 | У доп.д = ±0,012 | |
| AI201-00, AI201-01 8 каналов | Сигнал постоянного тока: от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА | 14 бит; 15 бит; 13 бит | Уд = ±0,12 | У доп.д = ±0,005 |
| AI201-02 8 каналов | Напряжение постоянного тока: от 0 до 10 В | 15 бит | Уд = ±0,2 | У доп.д = ±0,012 |
| AO101, AO201 4 канала | 15 бит; 16 бит; 14 бит | Сила постоянного тока: от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА | Уд = ±0,2 | У доп.д = ±0, 011) |
| AI102, AI202 8 каналов AI104, AI204 4 канала | Напряжение постоянного тока: от 0 до 50 мВ | 15 бит | Уд = ±0,12 | У доп.д = ±0,005 |
| Сигналы от термопар2) ТХА по ГОСТ Р 8.585-2001: от 0 до +300 °С; от 0 до +600 °С; от 0 до +1200 °С; от 0 до +1300 °С; | 14 бит; 14 бит; 15 бит; 15 бит | Уд = ±0,15 | У доп.д = ±0,008 | |
| 1 | 2 | 3 | 4 | 5 |
| AI102, AI202 8 каналов AI104, AI204 4 канала | Сигналы от термопар2) ТХК по ГОСТ Р 8.585-2001: от 0 до +150 °С; от 0 до +300 °С; от 0 до +600 °С | 14 бит; 14 бит; 15 бит | Уд = ±0,15 | У доп.д = ±0,008 |
| Сигналы от термопар2) ТПР (В) по ГОСТ Р 8.585-2001: от +500 до +1820 °С | 14 бит | Уд = ±0,15 | У доп.д = ±0,008 | |
| Сигналы от термопар2) ТПП (R) по ГОСТ Р 8.585-2001: от 0 до +1760 °С | 14 бит | Уд = ±0,15 | У доп.д = ±0,008 | |
| Сигналы от термопар2) ТПП (S) по ГОСТ Р 8.585-2001: от 0 до +1760 °С | 14 бит | Уд = ±0,15 | У доп.д = ±0,008 | |
| Сигналы от платиновых термопреобразователей сопротивления по ГОСТ 6651-2009: Pt-100 (а=0,00385), ТСП-100П (а=0,00391), ТСП-50П (а=0,00385 и 0,00391), ТСП-46 Ом, гр.21 по ГОСТ 6651-59 (а=0,00391) от 0 до +100 °С; от 0 до +200 °С; от 0 до +400 °С; от -50 до +50 °С; от -50 до +150 °С; от -200 до +200 °С | 13 бит; 14 бит; 15 бит; 13 бит; 14 бит; 15 бит | Уд = ±0,15 для 4-х проводной схемы подключения Уд = ±0,2 для 3-х проводной схемы подключения | У доп.д = ±0,005 для 4-х проводной схемы подключения У доп.д = ±0,008 для 3-х проводной схемы подключения3) | |
| Сигналы от медных термопреобразователей сопротивления по ГОСТ 6651-2009: ТСМ-100М (а=0,00426 и 0,00428), ТСМ-50М (а=0,00426 и 0,00428), ТСМ-53 Ом, гр.23 по ГОСТ 6651-59 (а=0,00426) от 0 до +100 °С; от 0 до +200 °С; от -50 до +50 °С; от -50 до+150 °С | 13 бит; 14 бит; 13 бит; 14 бит | Уд = ±0,15 для 4-х проводной схемы подключения Уд = ±0,2 для 3-х проводной схемы подключения | У доп.д = ±0,005 для 4-х проводной схемы подключения У доп.д = ±0,008 для 3-х проводной схемы подключения3) | |
| SM101, SM201 3 канала | Сигналы от платиновых термопреобразователей сопротивления Pt100 (а=0,00385) по ГОСТ 6651-2009: от -30 до +70 °С | 15 бит | Д = 0,15 °С | Д доп = 0,005 °С/°С |
| FM101, FM201 1 канал | Частота импульсных сигналов:4) от 2 до 10000 Гц | 32 бит | Пределы допускаемой относительной погрешности в рабочих условиях ±0,003 % | |
| 1 | 2 | 3 | 4 | 5 |
| Преобразователи измерительные | ||||
| HiC2025 | Сигнал постоянного тока: от 4 до 20 мА | от 4 до 20 мА (sink) | Ув = ±0,2% | Л доп = ±2 мкА/оС от -20 до +70 ОС Л доп = ±4 мкА/оС от -40 до -20 ОС |
| от 4 до 20 мА (source) | Ув = ±0,1% | |||
| от 1 до 5 В (source) | Ув = ±0,2% | |||
| HiC2027 | Сигнал постоянного тока: от 0 до 20 мА; от 4 до 20 мА | от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В | Л = ±20 мкА Л = ±10 мВ | Л доп = ±25 мкА/оС Л доп = ±0,08 мВ/оС |
| HiC2031 | Сигнал постоянного тока: от 4 до 20 мА | от 4 до 20 мА | Ув = ±0,1% | Л доп = ±2 мкА/оС от -20 до +70 ос Л доп = ±4 мкА/оС от -40 до -20 ос |
| HiD2030 | Сигнал постоянного тока: от 4 до 20 мА | от 4 до 20 мА; от 1 до 5 В | Л = ±20 мкА (при 20 °С) | Л доп = ±2 мкА/оС (при 20 °С) |
| HiD2038 | Сигнал постоянного тока: от 4 до 20 мА | от 4 до 20 мА | Ув = ±0,1% (при 20 °С) | Л доп = ±2 мкА/оС от -20 до +70 ос Л доп = ±4 мкА/оС от -40 до -20 ос |
| HiC2081, KCD2-UT2-Ex1 | Сигналы (мВ) от термопар: В: от +300 до +1820 °С; Е: от-270 до +1000 °С; J: от -210 до +1200 °С; К: от -270 до +1372 °С; N: от -270 до +1300 °С; R: от -50 до +1768 °С; S: от -50 до +1768 °С; Т: от -270 до +400 °С; L: от -200 до +800 °С | от 0 до 20 мА; от 4 до 20 мА | ТП Л = ± (0,0005^Т +0,001-R+1,5°C (1,7 °С для ТП типа R и S)) *■** | ТП Л доп = ± (0,0005^Т +0,00006^R+0,02 °С)* |
| HiC2081, KCD2-UT2-Ex1 | Сопротивление: от 0 до 200 Ом (2-х проводное подключение); от 0.8 до 20 кОм (3-х проводное подключение) Напряжение: от -100 до +100 мВ | от 0 до 20 мА; от 4 до 20 мА | Сопротивление Ув = ± (0,05% от верх. пред. диапазона +0,1 % от R)* Напряжение Л = ± (50 мкВ +0,001- R)* | Сопротивление У доп = ± 0,006 % от R* Напряжение У доп = ± (0,01% от изм. величины + 0,006 % от R)* |
| 1 | 2 | 3 | 4 | 5 |
| HiC2081, KCD2-UT2-Ex1 | Сигналы (Ом) от термопреобразователей сопротивления: Pt (10, 50, 100, 500, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Pt(100) (а=0,00391 оС-1) от -200 до +775 °С; Pt (10, 50, 500) (а=0,00391°С-1) от -200 до +700 °С; Pt (1000) (а=0,00391°С-1) от -200 до +850 °С; Си (10, 50, 100) (а=0,00428°С-1) от -200 до +200 °С; Ni 100 (а=0,00617 °С-1) от -59,85 до +235,25 °С | от 0 до 20 мА; от 4 до 20 мА | ТС Л = ± (0,0006-1 +0,001-R+0,1 °С)* | ТС Л доп = ± (0,000015-t +0,00006^R)* |
| HiD2082 | Сигналы (Ом) от термопреобразователей сопротивления: Pt (10, 50, 100, 500, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Pt(100) (а=0,00391 оС-1) от -200 до +775 °С; Pt (10, 50, 500) (а=0,00391°С-1) от -200 до +700 °С; Pt (1000) (а=0,00391°С-1) от -200 до +850 °С; Си (10, 50, 100) (а=0,00428°С-1) от -200 до +200 °С; Ni 100 (а=0,00617 °С-1) от -59,85 до +235,25 °С | от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В | ТС Л = ± (0,0005^Т +0,001-R+0,1 °С)* | ТС Л доп = ± (0,000015-t +0,00006^R)* |
| 1 | 2 | 3 | 4 | 5 |
| HiD2082 | Сигналы (мВ) от термопар: В: от +300 до +1820 °С; Е: от-270 до +1000 °С; J: от -210 до +1200 °С; К: от -270 до +1372 °С; N: от -270 до +1300 °С; R: от -50 до +1768 °С; S: от -50 до +1768 °С; Т: от -270 до +400 °С; L: от -200 до +800 °С Сопротивление: от 0,1 до 20 кОм (3-х проводное подключение); Напряжение: от -100 до +100 мВ | от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В | ТП Л = ± (0,0005^Т +0,001-R+1,5°C (1,7 °С для ТП типа R и S)) *■** Сопротивление Ув = ± (0,05% от верх. пред. диапазона +0,1 % от R)* Напряжение Л = ± (50 мкВ +0,001- R)* | ТП Л доп = ± (0,0001-t +0,00006^R +0,02 °С)* Напряжение У доп = ± (0,01% от изм. величины + 0,006 % от R)* Сопротивление У доп = ± 0,006 % * от R |
| KFD2-STC5-Ex1.H, KFD2-STC5-Ex1, KFD2-STC5-Ex2, HiD2022 | Сигнал постоянного тока: от 0 до 20 мА; от 4 до 20 мА | от 0 до 20 мА; от 4 до 20 мА | Л = ±10 мкА | Л доп = ±0,25 мкА |
| KFD2-SCD2-Ex2.LK | Сигнал постоянного тока: от 4 до 20 мА | от 4 до 20 мА | Ув = ±0,1% | Л доп = ±2 мкА/оС от -20 до +70 ОС Л доп = ±4 мкА/оС от -40 до -20 ОС |
| KCD2-STC- Ex1 | Сигнал постоянного тока: от 4 до 20 мА | от 4 до 20 мА (sink); от 4 до 20 мА (source); от 1 до 5 В | Ув = ±0,1% Ув = ±0,1% Ув = ±0,2%5) | Л доп = ±2 мкА/оС от -20 до +70 ОС Л доп = ±4 мкА/оС от -40 до -20 ОС Л доп = ±2 мкА/оС от -20 до +70 ос Л доп = ±4 мкА/оС от -40 до -20 ос Л доп = ±0.5 мВ/оС от -20 до 70 ос Л доп = ±1 мВ/оС от -40 до -20 ос |
| 1 | 2 | 3 | 4 | 5 |
| KCD2-STC- Ex1.2O | Сигнал постоянного тока: от 0 до 20 мА; от 4 до 20 мА | от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В | Л = ±20 мкА Л = ±10 мВ | Л доп = ±25 мкА/оС Л доп = ±0,08 мВ/оС |
| KFD2-UT2-Ex2 | Сигналы (мВ) от термопар: В: от +300 до +1820 °С; Е: от-270 до +1000 °С; J: от -210 до +1200 °С; К: от -270 до +1372 °С; N: от -270 до +1300 °С; R: от -50 до +1768 °С; S: от -50 до +1768 °С; Т: от -270 до +400 °С; L: от -200 до +800 °С | от 0 до 20 мА; от 4 до 20 мА | ТП Л = ± (0,0005-Т +0,001-R+1°G (1,2 °С для ТП типа R и S))*,** | ТП Л доп = ± (0,00005-Т +0,00006-R +0,02 °С)* |
| KFD2-UT2-Ex2 | Сигналы (Ом) от термопреобразователей сопротивления: Pt (10, 50, 100, 500, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Pt (100) (а=0,00391 оС-1) от -200 до +775 °С; Pt (10, 50, 500) (а=0,00391°С-1) от -200 до +700 °С; Pt (1000) (а=0,00391°С-1) от -200 до +850 °С; Си (10, 50, 100) (а=0,00428°С-1) от -200 до +200 °С; Ni 100 (а=0,00617 °С-1) от -59,85 до +235,25 °С; Сопротивление: от 0 до 20 кОм (2-х проводное подключение); от 0.8 до 20 кОм (3-х проводное подключение); Напряжение: от -100 до +100 мВ | от 0 до 20 мА; от 4 до 20 мА | ТС Л = ± (0,0006-1 +0,001-R+0,1 °С)* Сопротивление Ув = ± (0,05% от верх. пред. диапазона +0,1 % от R)* Напряжение Л = ± (50 мкВ +0,001- R)* | ТС Л доп = ± (0,000015-t +0,00006-R)* Сопротивление у доп = ±0,006 % * от R Напряжение У доп = ± (0,01% от изм. величины + 0,006 % от R)* |
| 1 | 2 | 3 | 4 | 5 |
| Пределы допускаемой погрешности ИК системы определяются по формуле: Л = ±£Ai, где Ai - погрешность i-го компонента ИК. Характеристики погрешности компонентов ИК необходимо рассчитать для сложившихся условий окружающей среды и привести к единой форме выражения перед проведением расчетов | ||||
| Примечания 1. Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, от влияния сопротивления нагрузки составляют ±0,05 % на каждые 100 Ом при сопротивлении нагрузки в пределах допустимой (2,4 кОм для диапазона от 0 до 5 мА и 600 Ом для остальных диапазонов); 2. Погрешность указана без учета погрешности канала компенсации температуры холодного спая, который состоит из термопреобразователя сопротивления Pt-100 класса допуска А по ГОСТ 6651-2009 и модуля SM101/SM201; 3. Для трехпроводной схемы подключения пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, от влияния изменения сопротивления линий связи относительно номинального значения составляют ±0,008 % на 1 Ом; 4. Характеристики импульсного сигнала: меандр с амплитудой (24±6) В. Контроллер отображает входной сигнал модуля FM101/FM201 как значение частоты вращения Fвращ в «об/мин», возможна настройка количества зубьев N. Номинальное значение измеряемой частоты вращения вычисляется по формуле: Бвращ = Fвх•60/N, где Fвх - номинальное значение входного сигнала частоты импульсного сигнала, Гц; 5. Погрешность для выхода по напряжению постоянного тока рассчитывается как сумма погрешности соответствующего выхода по току и погрешности шунта (Rhom=250 Ом, ±0,1 %); * - Т- измеренная температура «°С»; t - текущее значение измеряемой величины в Кельвинах, рассчитываемое по формуле: t = T + 273,15; R - настроенный диапазон преобразования аналоговых сигналов измерительного преобразователя; * * - включая погрешность компенсации холодного спая ±1,3 °С | ||||
Таблица 3 - Технические характеристики системы
| Наименование характеристики | Значение |
| Нормальные условия применения (для систем без промежуточных измерительных преобразователей): - температура окружающей среды, °С - относительная влажность, без конденсации влаги, %, не более - атмосферное давление, кПа | от +15 до +25 98 от 66,0 до 106,7 |
| Нормальные условия применения (для систем с промежуточными измерительными преобразователями): - температура окружающей среды, °С - относительная влажность, без конденсации влаги, %, не более - атмосферное давление, кПа | от +18 до +22 95 от 66,0 до 106,7 |
| Рабочие условия применения (для систем без промежуточных измерительных преобразователей): - температура окружающей среды, °С: - относительная влажность, без конденсации влаги, %, не более - атмосферное давление, кПа | от -40 до +70 98 от 66,0 до 106,7 |
| Рабочие условия применения (для систем с промежуточными измерительными преобразователями): - температура окружающей среды, °С: - относительная влажность, без конденсации влаги, %, не более - атмосферное давление, кПа | от -20 до +60* 95 от 66,0 до 106,7 |
| Примечание: * - указан рабочий режим для преобразователей с наиболее узким диапазоном температур, для преобразователей с расширенным диапазоном температур значения составляют от -40 до +70 °С | |
наносится на титульный лист руководства по эксплуатации АДИГ.421457.005 РЭ типографским способом.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система измерительно-управляющая на базе комплексов программно-технических СУРА | АДИГ.421457.005 | * 1 шт. |
| Формуляр | АДИГ.421457.005 ФО | 1 экз. |
| Руководство по эксплуатации | АДИГ.421457.005 РЭ | 1 экз. |
| Примечание: * - комплект поставки и состав системы указывается в формуляре | ||
приведены в разделе 3 «Работа ПТК» и разделе 5 «Использование ПТК по назначению» руководства по эксплуатации АДИГ.421457.005 РЭ.
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ТУ 26.51.70-139-24322961-2016 «Системы измерительно-управляющие на базе комплексов программно-технических СУРА и преобразователей измерительных. Технические условия».
