| Номер в госреестре | 91117-24 |
| Наименование СИ | Счетчики-регистраторы импульсные |
| Обозначение типа СИ | Pulse PLC |
| Изготовитель | Общество с ограниченной ответственностью "КУРС" (ООО "КУРС"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-регистраторы импульсные Pulse PLC (далее по тексту - счетчики-регистраторы) предназначены для измерений количества импульсов, поступающих от приборов учета энергоресурсов.
Принцип действия счетчиков-регистраторов основан на измерении количества импульсов, поступающих на входы измерительных каналов от подключенных к ним приборов учета. Обработка импульсных сигналов и хранение результатов производится на микропроцессорной плате счетчика-регистратора.
Счётчики-регистраторы выполнены в пластиковом корпусе с возможностью крепления на DIN-рейку. Счетчики-регистраторы имеют два импульсных входа, что позволяет подключать к ним два независимых прибора учета энергоресурсов, интерфейс RS-485 для дистанционной настройки и сбора показаний. Корпус имеет съемную переднюю крышку, обеспечивающую доступ к разъему micro-USB, предназначенному для подключения к персональному компьютеру и конфигурирования.
Предусмотрена возможность объединения нескольких счетчиков-регистраторов в систему сбора с возможностью передачи данных по электрической распределительной сети переменного напряжения 220 B через интерфейс PLC.
Счетчики-регистраторы предназначены для использования в системах
автоматизированного сбора, контроля и учета энергоресурсов.

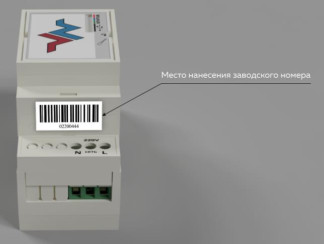

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на идентификационную табличку типографским способом.

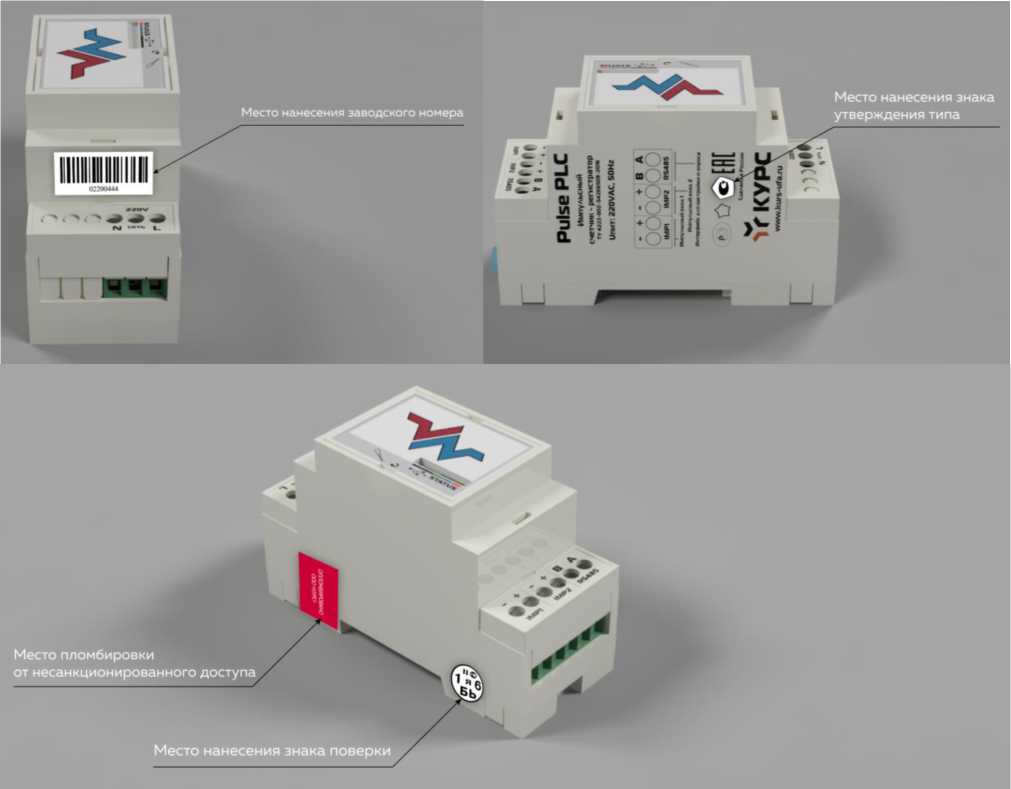

Общий вид счетчиков-регистраторов с указанием схемы пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, знака поверки и идентификационной таблички с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков-регистраторов.
Программное обеспечение (далее - ПО) разделяется на метрологически незначимое и метрологически значимое ПО.
Метрологически незначимое ПО программа-конфигуратор «Pulse PLC Tools 2» позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в цифровом виде на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию.
Метрологически значимым ПО является встроенное в счетчики-регистраторы ПО, хранящееся в их энергонезависимой памяти микроконтроллера. ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации. Конструкция счетчиков-регистраторов исключает возможность несанкционированного влияния на метрологически значимое ПО.
Метрологические характеристики счетчиков-регистраторов оцениваются с учетом влияния метрологически значимого ПО.
Уровень защиты метрологически значимого ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «высокий».
Идентификационные данные метрологически значимого ПО счетчиков-регистраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Pulse PLC v2.0.7.hex |
| Номер версии (идентификационный номер ПО), не ниже | V2.0.7 |
| Цифровой идентификатор ПО | C3D1A60B36088983FEB6057B0 D9F6E33 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений количества импульсов, имп. | от 0 до 99999999 |
| Максимальная частота следования импульсов, Гц | 30 |
| Минимальная длительность импульса, мс | 15 |
| Амплитуда входного сигнала, В | 6 |
| Пределы допускаемой относительной погрешности измерений количества импульсов на каждые 10000 импульсов, % | ± 0,1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 180 до 240 50 ± 2,5 |
| Потребляемая мощность, В^А, не более | 2 |
| Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, без конденсации, % | 23 ± 2 от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, C - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -30 до +50 98 от 70 до 106,7 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 94 36 58 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 10 |
наносится на корпус согласно схеме, указанной на рисунке 1 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./ экз. |
| Импульсный счетчик-регистратор Pulse PLC | ТУ4222-002-94266508-2016 | 1 |
| Паспорт | КУРС.411734.001.ПС | 1 |
| Руководство по эксплуатации | КУРС.411734.001.РЭ | 1 |
| Примечание - При поставке партии счетчиков-регистраторов до или равное 10 шт. прилагается одно руководство по эксплуатации. | ||
приведены в разделе 3.8 «Описание принципов работы счетчика-регистратора» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4222-002-94266508-2016 «Импульсный счетчик-регистратор «Pulse PLC».
Технические условия.
