| Номер в госреестре | 91118-24 |
| Наименование СИ | Датчики силоизмерительные прядевые |
| Обозначение типа СИ | ДСИ-П-160 |
| Изготовитель | Общество с ограниченной ответственностью "СТС" (ООО "СТС"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные прядевые ДСИ-П-160 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик статической и медленно изменяющейся силы сжатия в аналоговый электрический сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных по полной мостовой схеме, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбалансировку мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы в виде втулки с кабельным вводом из нержавеющей стали для ввода кабеля питания и измерений. Через внутреннее отверстие втулки осуществляется установка датчика на канат, диаметром 15,7 мм Основным узлом датчиков является упругий элемент, расположенный в корпусе втулки и составляющий с ним единую деталь. По периметру оси упругого элемента наклеены тензорезисторы, соединенные в полную мостовую схему.
Датчики изготавливаются в двух исполнениях: ДСИ-П-160, кабель которого оканчивается розеткой РС7 ТВ, и ДСИ-П-160-01, кабель которого оканчивается облуженными концами.
Пломбирование датчиков силоизмерительных прядевых ДСИ-П-160 не предусмотрено.
Знак поверки на датчики не наносится.
Маркировка датчика выполнена на этикетке, закреплённой на корпусе датчика, которая содержит следующие сведения:
- логотип изготовителя;
- обозначение типа средства измерений;
- заводской номер;
- номинальное усилие;
- дата выпуска (месяц, год);
- знак утверждения типа.
Формат заводского номера - цифровой.

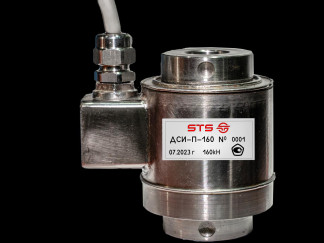

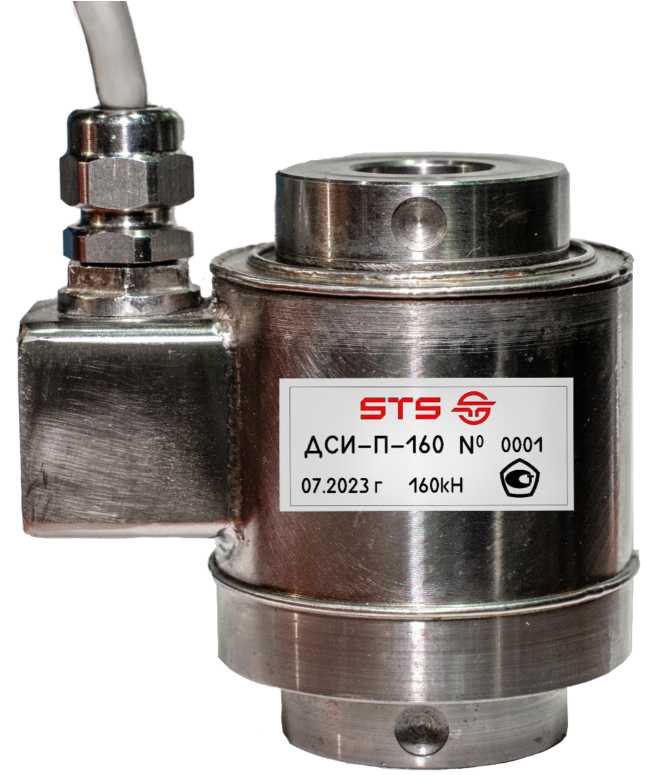

Рисунок 1 - Общий вид ДСИ-П-160

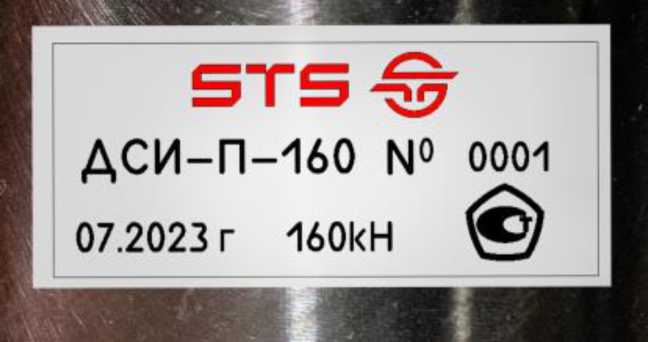

Рисунок 2 - Маркировка ДСИ-П-160
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 20 до 160 |
| Пределы допускаемой относительной погрешности измерений силы при температуре от +15 °С до +35 °С, % | ±1 |
| Пределы допускаемой относительной погрешности измерений силы в дополнительном температурном диапазоне за пределами нормального диапазона в пределах от -40 °С до +70 °С, % | ± 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал при максимальной нагрузке, мВ/В | 1,65±0,1 |
| Входное сопротивление, Ом | 800±100 |
| Выходное сопротивление, Ом | 700±10 |
| Габаритные размеры: - высота (без кабеля), мм, не более - для исполнения ДСИ-П-160 длина с кабелем, мм, не более - для исполнения ДСИ-П-160-01 длина с кабелем, мм, не более - длина, мм, не более - ширина, мм, не более | 66 540 740 72 51 |
| Масса, не более, кг | 0,8 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре плюс 25 о С, %, не более | от - 40 до +70 98 |
| Вероятность безотказной работы за время 2000 ч, не менее | 0,94 |
наносится на этикетку, расположенную на корпусе датчика (рис. 2) и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный прядевый | ДСИ-П-160 | 1 шт. |
| Формуляр. Датчик силоизмерительный прядевый ДСИ-П-160 | ВСПН.404161.001 ФО | 1 экз. |
| Руководство по эксплуатации. Датчик силоизмерительный прядевый ДСИ-П-160 | ВСПН.404161.001 РЭ | 1 экз. |
приведены в документе «Датчик силоизмерительный прядевый. Руководство по эксплуатации»
ВСПН.404161.001 РЭ раздел 2.3 «Использование ДСИ-П».
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ВСПН.404161.001 ТУ «Датчик силоизмерительный прядевый ДСИ-П-160. Технические условия».
