| Номер в госреестре | 91120-24 |
| Наименование СИ | Датчики угла поворота универсальные вихретоковые |
| Обозначение типа СИ | ДПС-У/ВТ |
| Изготовитель | Общество с ограниченной ответственностью "Горизонт" (ООО "Горизонт"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики угла поворота универсальные вихретоковые ДПС-У/ВТ (далее - датчики) предназначены для бесконтактного измерения угла поворота колёсной пары локомотива и преобразования его в дискретные электрические сигналы частоты и импульсы, используемые в измерительных системах, контролирующих направление движения, пройденный путь, скорость и ускорение подвижного состава железнодорожного транспорта при скорости движения до 450 км/ч, для их последующей выдачи системам-потребителям.
Датчики состоят из фланца с крышкой, измерительного узла с установленными катушками индуктивности, печатной платы. Электрическая связь датчиков с локомотивной аппаратурой осуществляется с помощью кабеля, распаянного непосредственно на плате, а с другой стороны заканчивающегося разъёмным байонетным соединителем. Крепление датчиков на буксе колёсной пары локомотива осуществляется через отверстия, расположенные во фланце. Модулятор с пазами в количестве 42 шт. устанавливается на торец колёсной пары (подшипниковый упор).
Принцип действия датчиков основан на преобразовании угла поворота оси колёсной пары в дискретные электрические сигналы в результате взаимодействия электромагнитного поля, создаваемого катушками датчика, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте (модуляторе), с последующим преобразованием в последовательность импульсов.
Датчики выпускают в двух исполнениях: ДПС-У/ВТ, ДПС-У/ВТ.01, которые отличаются длиной кабеля, наличием дистанцирующего кольца между датчиком и корпусом буксы локомотива, монтажными комплектами.
Степень защиты оболочки от проникновения пыли и воды IP56 по ГОСТ 14254-2015.
Корпус датчиков изготовлен из алюминиевого сплава, окрашен в чёрный цвет, на корпус прикреплена планка с нанесёнными на неё способом гравировки заводским номером, состоящим из пяти арабских цифр, и логотипом фирмы-изготовителя.
Конструкцией не предусмотрено нанесение знака поверки на датчики.
Общий вид средства измерений с указанием места пломбирования, места нанесения знака утверждения типа и заводского номера приведён на рисунке 1.

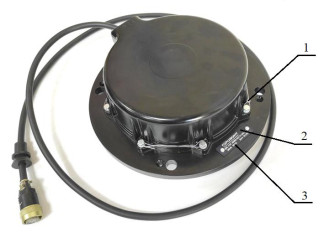

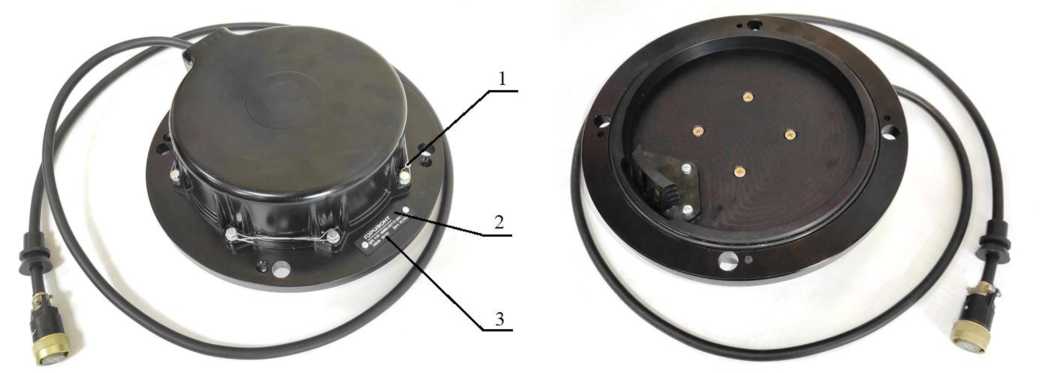

Рисунок 1 - Общий вид датчика ДПС-У/ВТ с указанием места пломбирования (1), места нанесения знака утверждения типа (2) и заводского номера (3)
Метрологические и основные технические характеристики приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Угол поворота оси модулятора датчика, соответствующий периоду импульса датчика, ° | 8,57 |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего периоду импульса, ° | ±1,30 |
| Угол поворота оси модулятора датчика, соответствующий длительности импульса, ° | 4,28 |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего длительности импульса, ° | ±0,90 |
| Угол поворота оси модулятора датчика, соответствующий интервалу между фронтами импульсов первого и второго каналов датчика, ° | 2,14 |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего интервалу между фронтами импульсов первого и второго каналов датчика, ° | ±0,80 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число каналов, шт. | 2 |
| Количество импульсов за один оборот оси модулятора датчика каждого канала при всех скоростях, шт. | 42 |
| Максимальная угловая скорость вращения оси модулятора датчика, об/мин | 2500 |
| Напряжение постоянного тока, В | от 35 до 75 |
| Габаритные размеры (без кабеля), мм, не более: - диаметр - высота | 265 120 |
| Масса, кг, не более | 5,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более | от -60 до +70 98 |
| Средняя наработка на отказ, ч | 200 000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом, а также на планку маркировочную датчика методом механической гравировки с последующим нанесением лака.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик угла поворота универсальный вихретоковый ДПС-У/ВТ.ХХ | АВМЮ.402131.002-ХХ* | 1 шт. |
| Комплект монтажных частей | АВМЮ.668431.004-ХХ | 1 шт. |
| Комплект монтажных частей | АВМЮ.668431.005-ХХ | 1 шт. |
| Руководство по эксплуатации | АВМЮ.402131.002 РЭ | 1 экз.** |
| Паспорт | АВМЮ.402131.002 ПС | 1 экз. |
| Методика поверки | _ | 1 экз. |
| Примечание: * ХХ - номер в соответствии с исполнением датчика; без номера - базовое исполнение; * * поставляется 1 экз. в один адрес отгрузки в цифровом виде. | ||
приведены в разделе 3 «Техническое обслуживание» руководства по эксплуатации АВМЮ.402131.002 РЭ «Датчик угла поворота универсальный вихретоковый ДПС-У/ВТ. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
АВМЮ.402131.002 ТУ Датчик угла поворота универсальный вихретоковый ДПС-У/ВТ. Технические условия.
| Зарегистрировано поверок | 110 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
