| Номер в госреестре | 91122-24 |
| Наименование СИ | Система измерения ЧКХ |
| Обозначение типа СИ | OEG MTF Master 70/500-1000 |
| Изготовитель | OEG GmbH, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения ЧКХ OEG MTF Master 70/500-1000 (далее по тексту - Система) предназначена для измерения коэффициента передачи модуляции (КПМ) объективов различного применения, работающих в видимом диапазоне длин волн излучения.
Принцип действия системы основан на определении пространственного распределения освещенности в плоскости изображения изучаемого объекта, проецируемого на приемник через объектив. В системе КПМ рассчитывается по изображению края или щели. В качестве приемника используется цифровая видеокамера с микрообъективом. Изображение края или щели оцифровывается для последующей обработки алгоритмами цифрового анализа.
КПМ (согласно ГОСТ Р 58566-2019) определяется как отношение модуляции в изображении заданной пространственной частоты с синусоидальным распределением яркости, построенном объективом, к модуляции в объекте, и является безразмерной величиной. Исходной информацией для вычисления КПМ является освещенность для излучения заданной длины волны. По ГОСТ Р 58566-2019 зависимость КПМ от пространственной частоты называется частотно-контрастной характеристикой (ЧКХ).
Система собрана на оптическом столе, объект освещается излучением от осветителя с использованием диска с интерференционными светофильтрами для выделения заданной длины волны. Изображение объекта, построенного исследуемым объективом, увеличивается микрообъективом и регистрируется видеокамерой.
Система состоит из источника света, набора интерференционных светофильтров, коллиматора с фокусным расстоянием 140 мм (опция - 500 мм), держателя образца с исследуемым объективом на поворотном устройстве, цифровой видеокамеры с объективом.
Заводской номер системы в виде цифрового обозначения (зав. № 12 10/2014) нанесён методом гравировки на шильд, расположенный на оптическом столе.
Нанесение знака поверки на систему не предусмотрено.
Пломбирование системы не предусмотрено.

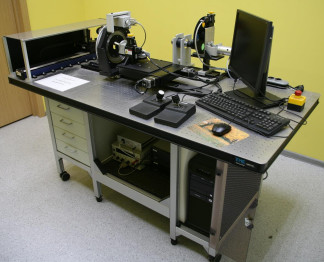

Общий вид и схема нанесения заводского номера системы представлены на рисунке 1.

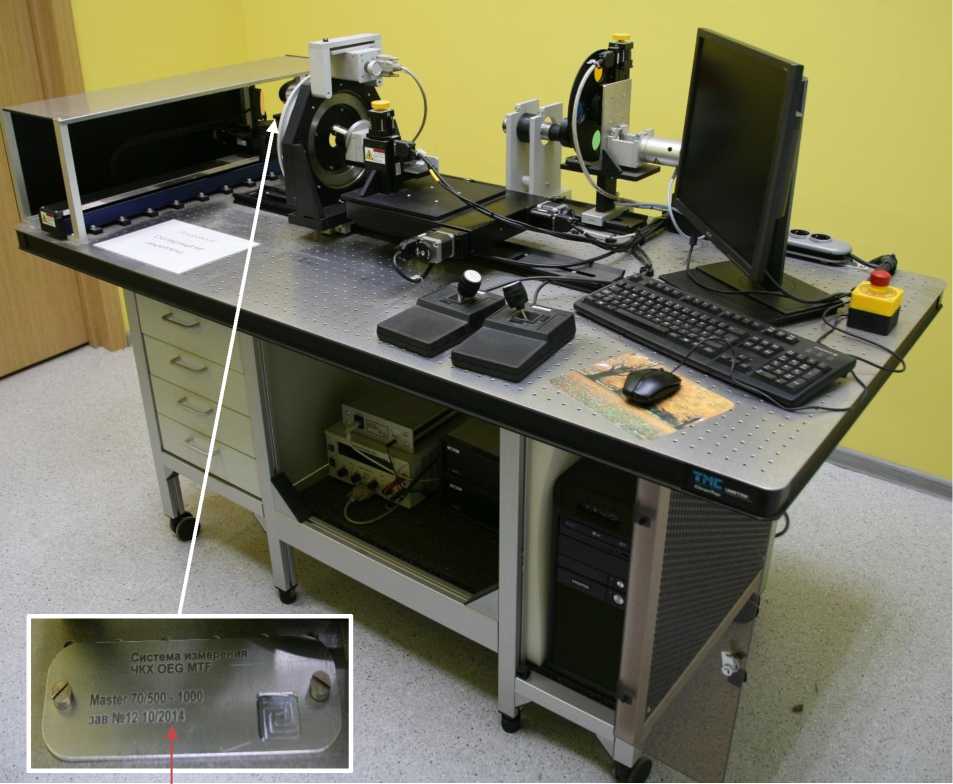

Место нанесения заводского номера
Рисунок 1 - Общий вид и схема нанесения заводского номера системы
Управление процессом измерения в системе осуществляется с помощью специального программного обеспечения «MTFVariant». Программное обеспечение (далее по тексту - ПО) служит для настройки системы, проведения измерений, включая визуальный анализ экспериментальных данных, анализ и обработку полученных данных. ПО имеет пользовательский интерфейс, управление и ввод данных производится с помощью клавиатуры, мыши и джойстиков. Несанкционированный доступ к ПО исключён наличием пароля и аппаратного USB-ключа для разблокировки программного обеспечения. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTFVariant |
| Номер версии (идентификационный номер) ПО, не ниже | 4.3.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений КПМ | от 0,93 до 0,01 |
| Пределы допускаемой абсолютной погрешности измерений КПМ | ± 0,08 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Фокусное расстояние, мм, не более - коллиматор 1 | 140 |
| - коллиматор 2 | 500 |
| Длина волны излучения, нм | 450, 546, 644 |
| Диапазон пространственных частот, пл/мм | от 0 до 200 |
| Параметры электрического питания: - напряжение переменного тока, В | 230 |
| - частота переменного тока, Гц | 50 |
| Масса, кг, не более | 290 |
| Габаритные размеры, мм, не более: - высота | 1290 |
| - ширина | 950 |
| - длина | 1800 |
| Условия эксплуатации: - температура окружающей среды, °С | 20 ± 5 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | 100 ± 4 |
наносится на титульный лист руководства по эксплуатации системы методом компьютерной графики.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения ЧКХ | OEG MTF Master 70/500-1000 | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| DVD-диск с программным обеспечением | - | 1 шт. |
| Аппаратный USB-ключ для разблокировки программного обеспечения | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Руководство по эксплуатации. Система измерения ЧКХ OEG MTF Master 70/500-1000», п. 7 «Измерения».
Локальная поверочная схема для средств измерений коэффициента передачи модуляции объективов, утвержденная ФГУП «ВНИИОФИ» от 14 ноября 2018 г;
Техническая документация OEG GmbH, Германия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
