| Номер в госреестре | 91123-24 |
| Наименование СИ | Системы вибромониторинга |
| Обозначение типа СИ | ВС-357 |
| Изготовитель | Общество с ограниченной ответственностью "Висом" (ООО "Висом"), г. Смоленск |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы вибромониторинга ВС-357 (далее - системы) предназначены для измерений параметров вибрации (виброускорения, виброскорости, виброперемещения, ударного ускорения) на основании обработки сигналов, получаемых от первичных измерительных преобразователей (ПИП), установленных на неподвижных частях промышленного оборудования.
Системы применяются для мониторинга и контроля параметров вибрации промышленного оборудования (энергетики, нефтегазодобычи, машиностроения и т.д.), а также в составе испытательных установок.
Принцип действия систем основан на усилении выходных электрических сигналов ПИП, установленных на контролируемых объектах, преобразовании усиленных сигналов в цифровой код, дальнейшей обработке полученной цифровой информации и выдаче ее на внешние устройства в виде, удобном для пользователя. Системы позволяют осуществлять регистрацию и математический анализ полученных значений параметров вибрации, сравнение с установленными порогами, формировать унифицированные цифровые выходные сигналы.
Конструкционно системы выполнены в виде приборного блока, предназначенного для монтажа на DIN-рейку и подключения к сетевому порту внешнего компьютера (не входящего в состав системы) посредством интерфейса Ethernet и соединительных кабелей. Системы могут работать под управлением компьютера, в составе распределённой сети или автономно с загруженной конфигурацией.
Системы содержат 4 аналоговых канала измерения напряжения переменного тока, 2 аналоговых канала измерения напряжения постоянного тока, 8 независимых логических входов и 8 независимых логических выходов.
Системы могу работать с ПИП параметров вибрации с выходом по напряжению, со встроенной электроникой (ICP), с токовым выходом, с цифровым интерфейсом RS-485.

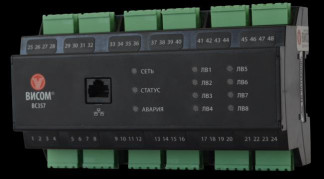

Внешний вид системы, место для нанесения знака утверждения типа, места для пломбировки, место для нанесения заводского номера представлены на рисунке 1. Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на лицевой панели системы. Защита от несанкционированного доступа предусмотрена с помощью разрывных наклеек, перекрывающих стыки частей корпуса приборного блока. Заводской номер в формате «357ХХХХХХ» (где ХХХХХХ - обозначение из 6 цифр) наносится на торцевую панель системы с помощью самоклеящейся пленки.
Место нанесения знака утверждения типа
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Внешний вид систем
Программное обеспечение (далее - ПО) VibroMon, работающее на внешнем компьютере, обеспечивает прием данных от систем по интерфейсу Ethernet, взаимодействие с пользователем, представление результатов измерений и расчетных величин различными способами (табличный, графический и т.д.), а также обработку текущих и ретроспективных параметров. Метрологически значимой частью ПО является библиотека из состава ПО VibroMon - VS357Server.dll, которая обеспечивает расчет, обработку и вывод результатов измерений.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VibroMon |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | FE09F4F6 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Реализована защита ПО с помощью ключа лицензии, встроенного в системы и пароля доступа пользователя к ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуды напряжения переменного тока, В | ± 20 |
| Диапазон рабочих частот, Гц | от 1 до 10000 |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока на опорной частоте 1000 Гц, % | ± 1 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Неравномерность амплитудно-частотной характеристики относительно опорной частоты 1000 Гц, дБ, не более: - в диапазоне частот от 1 Гц до 7 кГц включ. - в диапазоне частот св. 7 кГц до 10 кГц | 0,5 1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерения вибрации, шт. | 4 |
| Масса, кг, не более | 0,35 |
| Габаритные размеры мм, не более | |
| - длина | 162 |
| - ширина | 115 |
| - высота | 61 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 10 до + 35 |
| - относительная влажность воздуха (при температуре 25°С), | |
| не более % | 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
| Напряжение питания постоянного тока, В | от 19,2 до 28,8 |
наносится на лицевую панель системы методом шелкографии и на титульный лист эксплуатационной документации типографским методом.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Приборный блок | ВАПМ.357.00.00 | 1 шт. |
| Формуляр | ВАПМ.357.00.00 ФО | 1 шт. |
| Паспорт* | ВАПМ.357.00.00 ПС | 1 шт. |
| Руководство по эксплуатации** | ВАПМ.357.00.00 РЭ | 1 шт. |
| Пакет лицензионного программного обеспечения «VibroMon» на CD-диске или FLASH-накопителе | - | 1 шт. |
* - поставляется по согласованию с заказчиком;
** - электронный вариант на CD-диске или FLASH-накопителе.
приведены в пункте 1.4 «Устройство и работа» руководства по эксплуатации ВАПМ.357.00.00 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ВАПМ.357.00.00 ТУ «Системы вибромониторинга ВС-357. Технические условия».
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
