| Номер в госреестре | 91125-24 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | СОЮЗ-22 |
| Изготовитель | Акционерное общество "Комплектэнергоучет" (АО "Комплектэнергоучет"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики СОЮЗ-22 (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя (температуры, давления, расхода), количества (объема, массы) теплоносителя и тепловой энергии в открытых и закрытых водяных системах теплоснабжения.
Принцип действия теплосчетчиков основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением на их основе количества тепловой энергии в соответствии с установленными алгоритмами, также отображении и архивировании измерительной информации.
Теплосчетчики являются измерительными системами вида ИС-1 по ГОСТ Р 8.596-2002 с выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема), температуры, избыточного давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя, тепловой энергии) ИК.
В составе теплосчетчиков используются в любом сочетании расходомеры и счетчики, преобразователи давления и температуры, типы которых приведены в таблицах 2 - 4. В качестве комплексного компонента теплосчетчиков используется тепловычислитель ТВ7 (регистрационный № 67815-17). Максимальное количество входящих в состав теплосчетчика преобразователей зависит от модели тепловычислителя и приведено в таблице 1.
Таблица 1 - Максимальное количество подключаемых преобразователей____________________
| Код | Модель тепловычислителя | 1 тепловой ввод | 2 тепловой ввод | 3 тепловой ввод | ||||||
| ВС | ТС | ПД | ВС | ТС | ПД | ВС | ТС | ПД | ||
| 1 | ТВ7-01/-01М | 3 | 2/3 | - | 1 | - | - | - | - | - |
| 2 | ТВ7-04.1/-04.1М | 3 | 2/3 | 3 | 1 | - | - | - | - | - |
| 3 | ТВ7-03/-03М | 3 | 3 | - | 3 | 3 | - | - | - | - |
| 4 | ТВ7-04/-04М | 3 | 3 | 3 | 3 | 3 | 2/3 | - | - | - |
| 5 | ТВ7-05М | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | - |
| Условные обозначения: ВС - водосчетчик, расходомер; ТС - термопреобразователь сопротивления; ПД - преобразователь давления. | ||||||||||
Таблица 2 - Типы применяемых в составе теплосчетчиков расходомеров и счетчиков
| Код | Наименование и тип СИ | Регистрационный номер1) |
| 1 | Преобразователи расхода ЛГК410 | 69536-17 |
| 2 | Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ | 66324-16 |
| 3 | Преобразователи расхода электромагнитные ПРЭМ | 76327-19 |
| 4 | Преобразователи расхода электромагнитные МастерФлоу | 31001-12, 73383-18 |
| 5 | Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР модификация Лайт М | 52856-13 |
| 6 | Расходомеры-счетчики электромагнитные Геликон РЭЛ-100 | 89865-23 |
| 7 | Расходомеры-счетчики жидкости ультразвуковые US800 | 21142-11 |
| 8 | Расходомеры-счетчики жидкости ультразвуковые URM | 88733-23 |
| 9 | Счетчики ультразвуковые СУР-97 | 16860-07 |
| 10 | Расходомеры-счетчики ультразвуковые Геликон РУЛ | 68819-17 |
| Примечание: 1) - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений | ||
Таблица 3 - Типы применяемых в составе теплосчетчиков СИ температуры и разности температур___________________________________________________________________________
| Код | Наименование и тип СИ | Регистрационный номер1) |
| 1 | Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р | 46155-10 |
| 2 | Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 | 39144-08 |
| 3 | Термопреобразователи сопротивления платиновые ТСП-Н | 38959-17 |
| 4 | Термометры сопротивления ТЭМ-100 | 40592-09 |
| 5 | Термопреобразователи сопротивления ТС-Б | 61801-15 |
| 6 | Термопреобразователи сопротивления Взлет ТПС | 21278-11 |
| 7 | Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 |
| 8 | Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 | 39145-08 |
| 9 | Комплекты термопреобразователей сопротивления КТСП-Н | 38878-17 |
| 10 | Комплекты термометров сопротивления ТЭМ-110 | 40593-09 |
| 11 | Комплекты термопреобразователей сопротивления платиновых КТС-Б | 43096-15 |
| Примечание: 1) - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений | ||
Таблица 4 - Типы применяемых в составе теплосчетчиков СИ избыточного давления
| Код | Наименование и тип СИ | Регистрационный номер1) |
| 1 | Преобразователи давления измерительные СДВ | 28313-11 |
| 2 | Преобразователи давления ПДТВХ-1 | 43646-10 |
| 3 | Преобразователи давления измерительные ОВЕН ПД100И | 56246-14 |
| 4 | Датчики давления малогабаритные КОРУНД | 47336-16 |
| Код | Наименование и тип СИ | Регистрационный номер1) |
| 5 | Датчики давления ИД | 26818-15 |
| 6 | Датчики давления МИДА-13П | 17636-17 |
| 7 | Преобразователи избыточного давления ПД-Р | 40260-11 |
| 8 | Преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 | 56237-14 |
| 9 | Преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 | 61533-15 |
| Примечание: 1) - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений | ||
В составе теплосчетчиков для измерений объема холодной и горячей воды могут применяться счетчики объема горячей и холодной воды, типы которых приведены в таблице 5.
Таблица 5 - Типы счетчиков объема горячей и холодной воды
| Наименование и тип СИ | Регистрационный номер1) |
| Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 51794-12 |
| Счетчики холодной воды и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) | 16078-13 |
| Счетчики холодной и горячей воды крыльчатые одноструйные ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ | 69423-17 |
| Счётчики холодной и горячей воды турбинные ТВС | 83003-21 |
| Счетчики холодной и горячей воды крыльчатые многоструйные МВС | 86314-22 |
| Счетчики воды одноструйные «Пульсар» | 63458-16 |
| Счетчики воды многоструйные Пульсар М, Пульсар ММ | 56351-14 |
| Счетчики воды турбинные «Пульсар» | 75446-19 |
| Счетчики холодной и горячей воды Декаст | 77560-20 |
| Примечание: 1) - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений | |
Теплосчетчики различаются количеством, составом и уровнем точности измерительных
каналов. Конкретный состав теплосчетчика и значения метрологических характеристик приводятся в паспорте на теплосчетчик.
Структура обозначения теплосчетчиков СОЮЗ-22 следующая:
Теплосчетчик СОЮЗ-22-1-2 3 4 5/ где
1 - код модели тепловычислителя ТВ7;
2 - код преобразователя расхода;
3 - код преобразователя температуры;
4 - код преобразователя давления;
5 - класс точности (1 или 2).
Коды составных частей указаны в соответствии с таблицами 1 - 4.
Теплосчетчики обеспечивают архивирование информации в энергонезависимой памяти тепловычислителя. Емкость архива не менее: часового - 1440 часов; суточного - 200 суток, месячного - 48 месяцев. Дополнительно регистрируются виды и время действия нештатных ситуаций.

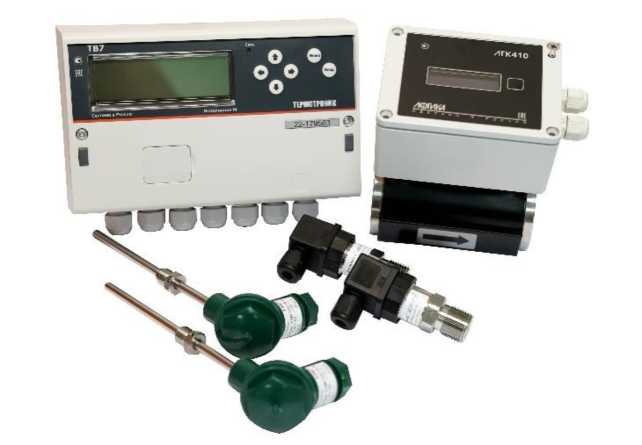

Общий вид теплосчетчиков представлен на рисунке 1 и зависит от комплекта поставки. Общий вид средств измерений утвержденного типа входящих в состав теплосчетчиков представлен в их описаниях типа.
Рисунок 1 - Общий вид теплосчетчиков
В целях предотвращения несанкционированной настройки и вмешательства в работу теплосчетчика производится пломбирование средств измерений, входящих в состав теплосчетчика. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.
Нанесение знака поверки на теплосчетчик не предусмотрено.
Заводской номер теплосчетчика в цифровом формате наносится на наклейку методом термопечати и указывается в паспорте теплосчетчика. Наклейка закрепляется на тепловычислитель, входящий в состав теплосчетчика.
Программное обеспечение (далее - ПО) теплосчетчика представлено ПО средств измерений утвержденного типа входящих в состав теплосчетчика. Уровень защиты ПО, способы защиты и места пломбирования этих средств измерений приведены в их описаниях типа и эксплуатационной документации.
Метрологически значимым является встроенное ПО тепловычислителя ТВ7, входящего в состав теплосчетчика.
Идентификационные данные встроенного программного обеспечения теплосчётчиков приведены в таблице 6.
Таблица 6 - Идентификационные данные ПО теплосчетчика
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТВ7 |
| Номер версии (идентификационный номер ПО) | ПВ 1.0 ПВ 2.ХХ1) |
| Цифровой идентификатор ПО | D52E (для ПВ 1.0) 8DC2 (для ПВ 2.ХХ) |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
| 1) Последние две цифры (ХХ, от 0 до 99) - идентификационный номер метрологически незначимой части программного обеспечения | |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений тепловой энергии, ГДж | от 0 до 107 |
| Диапазон измерений объема, м3 | от 0 до 108 |
| Диапазон измерений массы, т | от 0 до 108 |
| Диапазон измерений объемного расхода1), м3/ч | от 0,02 до 106 |
| Диапазон измерений температуры1), °С | от 0 до 180 |
| Диапазон измерений разности температур1), °С | от 3 до 160 |
| Диапазон измерений избыточного давления1), МПа | от 0 до 1,6 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии в закрытых системах теплоснабжения2), % - для класса 13) - для класса 23) | ±(2+4-AtH/At+0,01-Gmax/G), но не более ±6,5 % ±(3+4-AtB/At+0,02-Gmax/G), но не более ±7,5 % |
| Пределы допускаемой относительной погрешности при измерении объемного расхода, объема и массы, % - для класса 13) - для класса 23) | ±(1+0,01 •Gmax/G), но не более ±3,5 % ±(2+0,02^Gmax/G), но не более ±5 % |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема холодной и горячей воды ИК в состав которых входят счетчики объема холодной и горячей воды указанные в таблице 5, % | ±JsT2 +5g2 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,4+0,005 -|t|) |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5+3 -AtH/At) |
| Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), % | ±2,0 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,01 |
| Примечания: 1) Диапазон измерений зависит от комплекта поставки, определяется метрологическими и техническими характеристиками СИ, входящих в состав теплосчетчика, но не выходит за пределы указанного диапазона измерений. 2) Пределы допускаемой относительной погрешности при измерении тепловой энергии в открытых системах теплоснабжения определяются в соответствии с ГОСТ Р 8.728-2010. 3) Класс в соответствии с приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр, ГОСТ Р 51649-2014; Значения количества теплоты (тепловой энергии) и давления могут также представляться в единицах: Гкал и кгс/см2 Обозначения в таблице: SG - пределы допускаемой относительной погрешности измерений объемного расхода (объема) счетчиками объема в соответствии с их описаниями типа, %; 5т - пределы допускаемой относительной погрешности тепловычислителя при измерении объемного расхода или объема, %; | |
| Наименование характеристики | Значение |
| t, At и Atn - значения температуры, разности температур в подающем и обратном трубопроводе и наименьшее значение разности температур, измеряемые теплосчетчиком, °С. G и Gmax - значение измеряемого расхода и его наибольшее значение, м3/ч. | |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более: - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 |
| Параметры электрического питания (при питании от сети): - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 |
| Напряжение электрического питания (при питании от внешнего источника), В | от 3,6 до 36 |
наносится на титульный лист паспорта теплосчетчика типографским способом.
Таблица 9 - Комплект поставки теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик СОЮЗ-22 | 79701214.060736.001 | 1 шт. 1) |
| Паспорт | 79701214.060736.001 ПС | 1экз. |
| Руководство по эксплуатации в электронном виде | 79701214.060736.001 РЭ | 1экз2) |
| Комплект эксплуатационных документов на составные части | _ | Согласно комплекту поставки составных частей |
| Примечание: 1) состав теплосчетчика определяется заказом и указывается в паспорте 2) размещается на сайте www.logikamarket.ru | ||
приведены в п. 5.2 «Методы измерений» руководства по эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
79701214.060736.001 ТУ Теплосчетчики Союз-22. Технические условия.
