Дифрактометры рентгеновские DX, 91128-24

Назначение

Дифрактометры рентгеновские DX (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.

Описание

Принцип действия дифрактометров основан на регистрации дифрагированных рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. Дифракция рентгеновских лучей от кристалла соответствует закону Вульфа-Брегга.

Дифрактометры представляют собой стационарные настольные лабораторные приборы и изготавливаются в двух модификациях: DX-27mini и DX-2700BH. Конструктивно приборы выполнены в виде единого модуля, внутри которого расположены все составляющие элементы: источник рентгеновского излучения, блок контроля систем безопасности и блок управления и сбора данных, измерительный блок, координатно-чувствительный детектор (газонаполненный или полупроводниковый), острофокусная рентгеновская трубка с анодами из хрома, кобальта, железа или меди, щели, держатели образца и замкнутая система охлаждения рентгеновской трубки. Управление дифрактометром осуществляется с помощью персонального компьютера. Для обеспечения детектора газовой смесью в комплект поставки входит газовый пост. Конструктивной особенностью дифрактометров является возможность реализации рентгенооптических схем Брегга-Брентано (при анализе порошковых проб) и Дебая-Шеррера (для анализа проволок и микрообъектов).

Модификации дифрактометров отличаются друг от друга измерительным радиусом: для DX-27mini - постоянный 150 мм, для DX-2700BH - изменяемый от 150 до 285 мм.

Управление дифрактометрами, сбор данных, их обработка и хранение осуществляются с помощью внешнего персонального компьютера, на котором установлено программное обеспечение, работающее в среде операционной системы Windows.

Заводские номера дифрактометров имеют цифровой формат и наносятся на идентификационную табличку, расположенную на задней части корпуса дифрактометров, методом лазерной гравировки. Пломбирование дифрактометров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на корпус дифрактометра не предусмотрено. Общий вид дифрактометров приведен на рисунке 1.

Место нанесения заводского номера

б)

а)

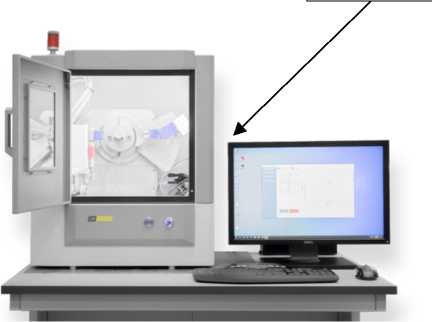

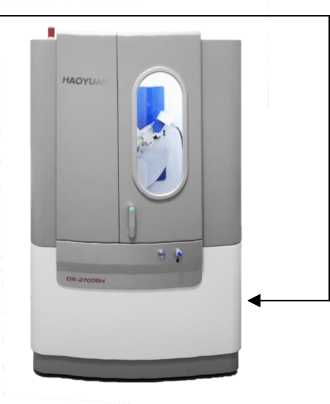

Рисунок 1 - Общий вид дифрактометров рентгеновских DX а) DX-27mini; 6)DX-27OOBH

Программное обеспечение

Дифрактометры имеют в своем составе программное обеспечение (ПО), предустановленное на персональный компьютер оператора, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение является специализированным ПО дифрактометров и предназначено для их управления, составления измерительных программ, обработки и хранения результатов измерений. ПО не может быть использовано отдельно от дифрактометров.

Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах № 9 «Порядок работы», № 10 «Измерение проб» документа «Рентгеновские дифрактометры (DX-27mini и DX-2700BH) Руководство по эксплуатации» .

Нормативные документы

Дифрактометры рентгеновские DX. Стандарт предприятия.
