| Номер в госреестре | 91130-24 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | WSS |
| Изготовитель | XIYI CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические WSS (далее - термометры) предназначены для измерений температуры газовых, жидких, сыпучих и вязких сред в трубопроводах и различных емкостях.
Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса и биметаллического термочувствительного элемента в защитной трубке. В корпусе находится циферблат и кинематический механизм со стрелкой.
Термометры выпускаются в трех модификациях: WSSX, WSSH, WSSN, отличающиеся друг от друга диапазонами измерений температуры, классом точности, конструктивным оформлением (диаметр корпуса, длина штока). Термометры изготавливаются в трех конструктивных исполнениях (осевое, радиальное, поворотно-откидное). Корпуса термометров из нержавеющей стали всех исполнений могут заполняться демпфирующей жидкостью для устойчивости к вибрациям и низкой температуре, а также оснащаться встроенными сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений температуры.
Термометры также имеют электроконтактное исполнение. Общий вид термометров с электроконтактным исполнением представлен на рисунке 1. Общий вид термометров без электроконтактного исполнения представлен на рисунке 2.
Заводские номера термометров в виде цифрового обозначения, состоящего из арабских цифр, наносятся на шкалу термометров или на тыльную сторону корпуса термометров методом гравировки представлены на рисунке 3.
Знак поверки наносится на защитное стекло термометра, как представлено на рисунке 3, и (или) на свидетельство о поверке в соответствии с действующим порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.
Пломбирование термометров не предусмотрено.
Радиальное
Поворотно-откидное
Осевое

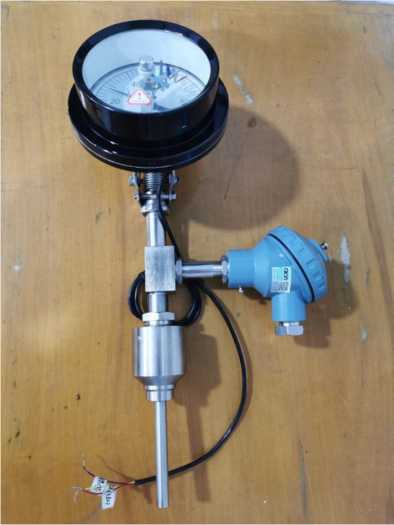

Рисунок 1 - Общий вид термометров с электроконтактным исполнением

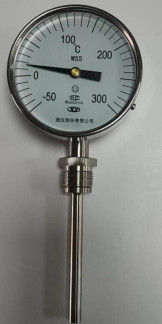

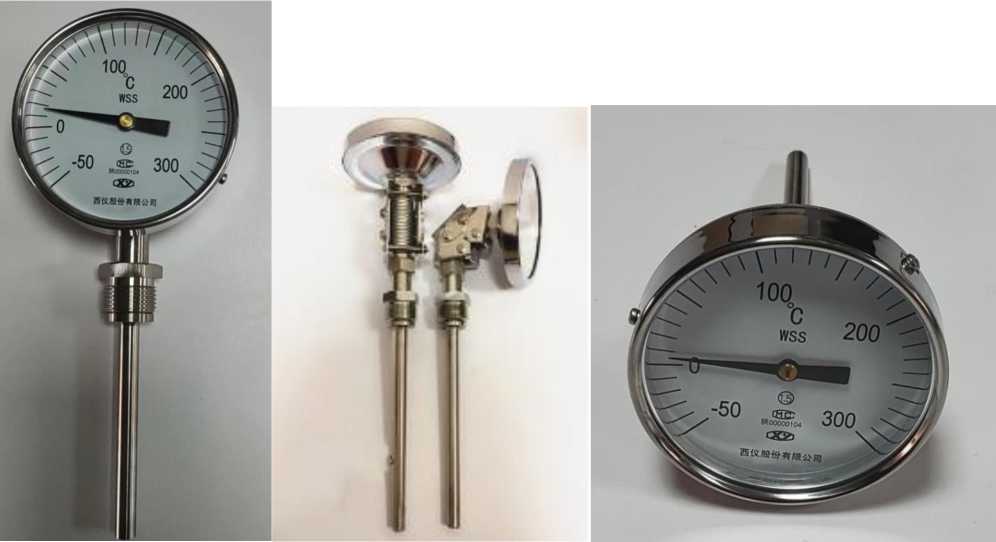

Рисунок 2 - Общий вид термометров без электроконтактного исполнения

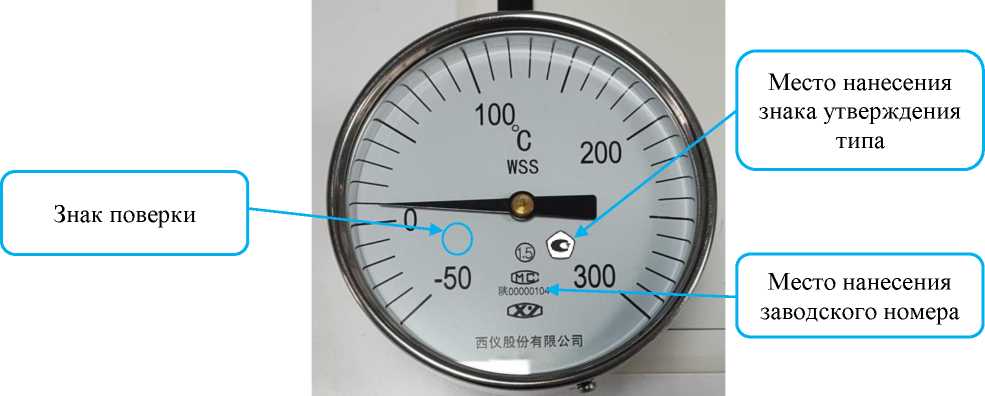

Рисунок 3 - Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений (показаний) температуры, °С: модификация WSSX модификация WSSH модификация WSSN | от -60 до +500 от -60 до +200 от -50 до +300 |
| Пределы допускаемой приведенной погрешности, % (от диапазона измерений) | 1,0; 1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Исполнение | |||
| Осевое | Радиальное | Поворотнооткидное | |
| 1 | 2 | 3 | 4 |
| Габаритные размеры, мм, не более1): | 150 | 150 | 150 |
| - номинальный диаметр корпуса | |||
| - длина погружаемой части | 2000 | 2000 | |
| - номинальный диаметр штока | 4, 6; 8; 10; 12, 16 | ||
| Масса, кг, не более1) | 4 | ||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +85 98 от 84 до 106,7 | от -40 до +85 98 от 84 до 106,7 | от -40 до +85 98 от 84 до 106,7 |
| Средний срок службы, лет | 10 | ||
| Средняя наработка на отказ, ч | 18000 | ||
| Примечания: 1) - в зависимости от заказа. | |||
наносится на титульный лист руководства по эксплуатации типографским способом и на циферблат или корпус термометра методом печати или наклейкой.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический WSS1) | - | 1 ед. |
| Руководство по эксплуатации | ТБ.WSS.РЭ | 12) экз. |
| Примечания: 1) - в зависимости от заказа 2) - на партию одинаковых термометров, поставляемых в один адрес. | ||
представлены в разделе № 3 «Использование по назначению» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя XIYI CO., LTD, Китай
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
