| Номер в госреестре | 91141-24 |
| Наименование СИ | Комплексы мониторинга состояния окружающей среды |
| Обозначение типа СИ | ЧС-01 |
| Изготовитель | Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы мониторинга состояния окружающей среды ЧС-01 (далее - комплексы) предназначены для:
- непрерывных автоматических измерений массовой концентрации загрязняющих веществ (NH3, NO2, SO2, О3, NO, CO, Cl2, HCl), температуры и относительной влажности воздуха, скорости и направления воздушного потока, интенсивности осадков, атмосферного давления, мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения;
- сбора, обработки и хранения полученных данных;
- передачи информации на сервер баз данных (БД) для отображения оператору;
- формирование и заполнение отчетов суточных данных, месячной базы данных, графической базы данных;
- инициализации режима оповещения и предупреждения об аварийных ситуациях в режиме реального времени.
Принцип действия комплексов основан на измерении физических величин средствами измерений утвержденного типа (далее - СИ), входящими в состав комплексов, передачи измерительной информации указанными СИ на вычислительное оборудование для дальнейшей обработки и отображения результатов измерений.
Комплексы представляют собой измерительную систему по ГОСТ Р 8.596-2002, включают измерительные каналы (ИК) указанных в назначении физических величин и выпускаются в двух вариантах исполнения: базовая комплектация и расширенная комплектация, которые отличаются составом вспомогательного и дополнительного оборудования.
Комплексы могут включать в свой состав:
1 Пост контроля удалённый (ПКУ):
- система автоматического поддержания температуры;
- система энергоснабжения ПКУ;
- автоматизированная система сбора, обработки и передачи информации;
- измерительное оборудование ПКУ.
2 Программный комплекс и автоматизированное рабочее место (АРМ).
3 Сервер БД на базе персонального компьютера (ПК).
4 GPRS-модем.
5 GPRS, 3G, LTE-роутер.
6 Преобразователь интерфейса USB-RS232.
7 Имитатор ТНЯИ.467918.001.

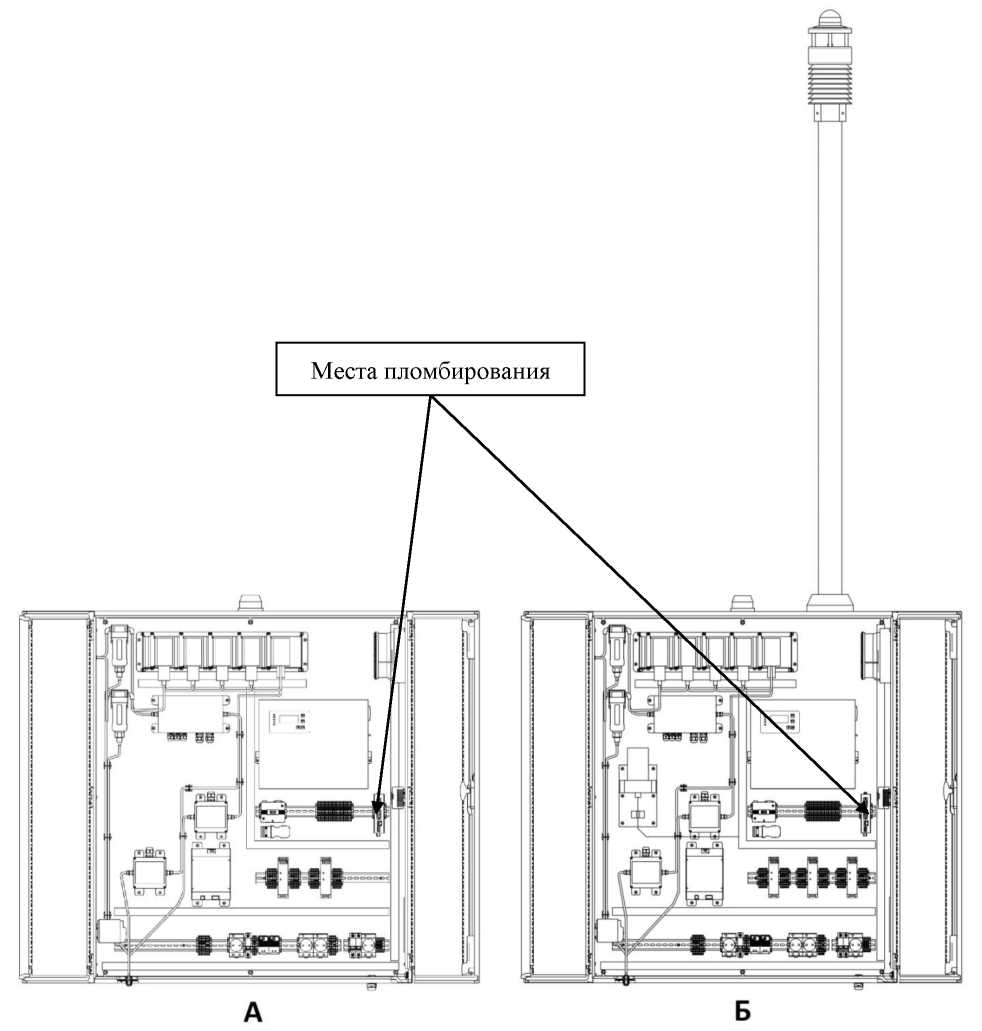

Места пломбирования

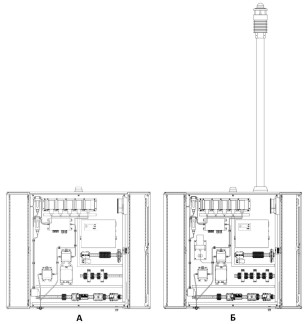

Рисунок 1 - Общий вид ПКУ: А - минимальная (базовая) конфигурация;
Б - расширенная конфигурация
ПКУ собирает информацию от СИ и передает её на сервер БД для обработки и хранения, далее по запросу на пульт оператора для отображения. Один ПКУ контролирует до восьми параметров. Возможно увеличение количества контролируемых объектов путём добавления в комплекс дополнительных ПКУ (до 50 ПКУ).
Измерительное оборудование располагается внутри ПКУ (рисунок 1) и в базовой конфигурации включает в себя:
- газоанализатор ИГС-98, модификация Астра-Д (NH3), исполнение 024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 77044-19;
- газоанализатор ИГС-98, модификация Агат-Д (NO2), исполнение 024, рег. № 77044-19;
- газоанализатор ИГС-98, модификация Сапфир-Д (SO2), исполнение 024, рег. № 77044-19;
- газоанализатор ИГС-98, модификация Хмель-Д (Cl2), исполнение 024, рег. № 77044-19;
- газоанализатор Сенсон-СВ-5023 (HCl), рег. № 70770-18;
- газоанализатор БИНАР-2П (NO, CO, О3), рег. № 53410-13.
В расширенной конфигурации ПКУ могут включать следующие СИ:
- дозиметры гамма-излучения ДБГ-С11Д, рег. № 42783-11;
- метеостанции автоматические IMETEOLABS PWS, рег. № 63630-16.
Отбор проб NO, CO, О3 и подача анализируемого атмосферного воздуха на газоанализатор осуществляется через штуцер с отверстием в стенке ПКУ соединенным трубкой с фильтром-влагоотделителем. Далее по трубке воздух поступает на газоанализатор БИНАР-2П и после на побудитель расхода воздуха (компрессор). Выход компрессора соединен трубкой через штуцер с отверстием в нижней части стенки ПКУ, через которое газовые смеси отводятся за пределы ПКУ.
Отбор проб NH3, NO2, SO2, Cl2, HCl и подача анализируемого атмосферного воздуха на газоанализаторы осуществляется через штуцер с отверстием в стенке ПКУ соединенным трубкой с фильтром-влагоотделителем. Далее по трубке воздух поступает на газоанализаторы ИГС-98, газоанализатор Сенсон-СВ и после на побудитель расхода воздуха (компрессор). Выход компрессора соединен трубкой через штуцер с отверстием в нижней части стенки ПКУ, через которое газовые смеси отводятся за пределы ПКУ.
Термошкаф оснащён системой климат-контроля, имеющей три контура: вентиляции при высоких температурах окружающей среды, контур нагрева для поддержания температуры и относительной влажности.
Система энергоснабжения ПКУ обеспечивает:
- подачу питающего напряжения;
- штатную остановку работы ПКУ при отключении внешнего питающего напряжения;
- автоматическое включение оборудования после возобновления сетевого питания;
- отключение оборудования при выходе температуры внутри ПКУ за допустимые пределы и возобновление работы, при возврате температуры внутри ПКУ в рабочий диапазон.
Автоматизированная система сбора, обработки и передачи информации обеспечивает:
- прием по интерфейсам RS-485, RS-232 или USB2.0, преобразование и передачу выходных сигналов СИ;
- обмен данными с сервером БД.
Сбор и обработку измеренной информации осуществляет ПК, расположенный внутри ПКУ и оснащённый специальным программным обеспечением. Для передачи информации могут использоваться каналы связи GPRS, 3G, LTE, Ethernet.
Сервер БД выполняет функции автоматического сбора информации, накопления, обработки, хранения и отображения по запросу оператора. Комплексы работают под управлением АРМ, обеспечивающего визуализацию измеренных параметров, ведение протоколов, конфигурирование и настройку программной части комплекса. Возможно совмещение сервера БД и АРМ оператора на базе единого ПК.
Заводской номер в формате цифрового кода наносится способом печати на наклейку, которая крепится на наружной стене ПКУ. Нанесение знака поверки на средство измерений не предусмотрено.
Предусмотрено пломбирование ПК, расположенного внутри каждого ПКУ в соответствии с рисунком 1 при помощи заводской наклейки.
ПО комплексов включает в себя:
- ПО измерительных компонентов;
- прикладное ПО.
Идентификационные данные и уровень защиты ПО измерительных компонентов, входящих в состав систем, приведены в описаниях типа на соответствующие средства измерений.
В качестве прикладного программного обеспечения для управления работой комплексов используется программный комплекс «ЧС-01» состоящий из:
- adoADM - программный модуль администратора, конфигуратор программного комплекса;
- adoNabl- программный модуль наблюдателя;
- priem - программный модуль для работы с каналом сообщений, регистрации входящих данных и заполнения баз данных;
- Test_IK - программный модуль для проведения поверки.
В процессе своей работы по передаче данных по каналам связи и хранения информации в базе данных ПО не вносит погрешности в измерительную информацию и не оказывает влияние на метрологические характеристики комплекса.
Программный комплекс «ЧС-01» из состава комплексов обеспечивает защиту от несанкционированного доступа к информации путем применения парольной защиты.
Идентификационные данные прикладного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные прикладного ПО комплексов
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | adoADM | adoNabl | priem | Test_IK |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 | Не ниже 1.0 | Не ниже 1.0 | Не ниже 1.0 |
Программное обеспечение идентифицируется путем вывода на экран окна с номером версии.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения в соответствии с Р 50.2.077-2014 - средний.
Таблица 2 - Основные метрологические характеристики ИК комплексов в базовой конфигурации
| Тип СИ из состава ИК, модификация, регистрационный номер | Измеряемая величина | Диапазон измерений | Поддиапазон измерений | Пределы допускаемой основной приведенной к верхнему значению поддиапазона измерений (уо) или относительной (6о) погрешности, % | Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной погрешности |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Газоанализатор ИГС-98, модификация Астра-Д, рег. № 77044-19 | Массовая концентрация аммиака (NH3) | от 0,01 до 10 мг/м3 | от 0,01 до 1 мг/м3 | ±25Ы | ±0,5 при изменении температуры окружающей среды в условиях эксплуатации на каждые 10 °C ±0,5 для СИ с электрохимическими или ±0,1 для СИ с фотоколориметрическими сенсорами от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности |
| от 1 до 10 мг/м3 | ±25(5о) | ||||
| Газоанализатор ИГС-98, модификация Агат-Д, рег. № 77044-19 | Массовая концентрация диоксида азота(NO2) | от 0,01 до 10 мг/м3 | от 0,01 до 1 мг/м3 | ±25Ы | |
| от 1 до 10 мг/м3 | ±25 (5о) | ||||
| Газоанализатор ИГС-98, модификация Сапфир-Д, рег. № 77044-19 | Массовая концентрация диоксида серы(SO2) | от 0,01 до 4 мг/м3 | от 0,01 до 1 мг/м3 | ±25Ы | |
| от 1 до 4 мг/м3 | ±25 (5о) | ||||
| Газоанализатор ИГС-98, модификация Хмель-Д, рег. № 77044-19 | Массовая концентрация хлора (Cli) | от 0,01 до 4 мг/м3 | от 0,01 до 0,4 мг/м3 | ±25Ы | |
| от 0,4 до 4 мг/м3 | ±25 (5о) |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| Газоанализатор Сенсон-СВ, рег. № 70770-18 | Массовая концентрация водорода хлористого (HCl) | от 0,01 до 30 мг/м3 | от 0,01 до 30 мг/м3 | ±25 (5о) | ±0,5 при изменении температуры окружающей среды в условиях эксплуатации на каждые 10 °C ±0,5 от влияния изменения влагосодержания анализируемой газовой смеси в пределах условий эксплуатации ±1,5 от влияния не измеряемых компонентов, перечень которых указан в Руководстве по эксплуатации на газоанализаторы Сенсон, и содержание которых не более санитарных норм по ГОСТ 12.1.005 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| Газоанализатор БИНАР-2П, рег. № 53410-13 | Массовая концентрация озона (Оз) | от 0,02 до 0,5 мг/м3 | от 0,02 до 0,5 мг/м3 | ±20 (5о) | ±0,2 при изменении температуры окружающей среды в условиях эксплуатации на каждые 10 °C ±0,2 от влияния изменения влажности окружающей среды в условиях эксплуатации на каждые 10 % |
| Массовая концентрация оксида азота(NO) | от 0,2 до 20 мг/м3 | от 0,2 до 20 мг/м3 | ±20 (5о) | ||
| Массовая концентрация оксида углерода(CO) | от 0,1 до 200 мг/м3 | от 0,1 до 200 мг/м3 | ±20 (5о) |
Таблица 3 - Основные метрологические характеристики ИК метеопараметров комплексов в расширенной конфигурации
| Тип СИ из состава ИК, модификация, регистрационный номер | Измеряемая величина | Диапазон измерений | Поддиапазон измерений | Пределы допускаемой абсолютной(Д) или относительной (6) погрешности |
| Метеостанция IMETEOLABSPWS, модификация PWS 600, рег. № 63630-16 | Температура воздуха | от -50 до +60 °C | от -50 до +60 °C | ±0,1 °C (Д) в условиях эксплуатации |
| Относительная влажность воздуха | от 1 до 100 % | от 1 до 100 % | ±3% (Д) в условиях эксплуатации | |
| Скорость воздушного потока | от 0,3 до 60 м/с | от 0,3 до 10 м/с включ. | ±0,3 м/с (Д) в условиях эксплуатации | |
| св.10 до 60 м/с | ±3,0 % (6) в условиях эксплуатации | |||
| Направление воздушного потока | от 0 до 360° | от 0 до 360° | ±3,0° (Д) в условиях эксплуатации | |
| Интенсивность осадков | от 0,1 до 2,4 мм/мин | от 0,1 до 2,4 мм/мин | ±0,2мм/мин (Д) в условиях эксплуатации | |
| Атмосферное давление | от 300 до 1200 гПа | от 300 до 1200 гПа | ±1,0гПа (Д) в условиях эксплуатации | |
| Дозиметры гамма-излучения ДБГ-С11Д, основное исполнение, рег. № 42783-11 | МАЭД гамма-излучения | от Ь10-4 до 10 мЗв/ч | от 0,1 до 1 мкЗв/ч | ±(15+1/Н) % (6, основная), где Н -безразмерная величина, численно равная измеренному значению МАЭД в мкЗв/ч ±10 % (6) при изменении температуры окружающей среды в условиях эксплуатации ±10 % (6)при повышении влажности окружающего воздуха до 98 % при +35 °С |
| от Ь10-3 до 10 мЗв/ч | ±15 (6, основная) ±10 % (6) при изменении температуры окружающей среды в условиях эксплуатации ±10 % (6)при повышении влажности окружающего воздуха до 98 % при +35 °С |
Таблица 4 - Основные технические характеристики комплексов
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, В - напряжение постоянного тока, В | от 187 до 242 от 48 до 52 от 11,5 до 12,5 или от 23 до 25 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Условия эксплуатации СИ (кроме IMETEOLABS PWS): - температура окружающей среды, °С - относительная влажность при +20 °С, %, не более - атмосферное давление, кПа | от +5 до +40 65 от 84,0 до 106,7 |
| Условия эксплуатации IMETEOLABSPWS: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -50 до +60 от 0 до 100 от 30 до 120 |
| Условия эксплуатации ПКУ: - температура окружающей среды, °С - относительная влажность при +20 °С, %, не более - атмосферное давление, кПа | от -50 до +50 80 от 84,0 до 106,7 |
| Условия эксплуатации АРМ, сервера БД, модема, роутера: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 от 30 до 80 от 84,0 до 106,7 |
| Срок службы, лет | 10 |
аносится согласно конструкторской документации на наклейку, которая крепится на наружной стене поста контроля удаленного, способом наклейки на эксплуатационную документацию и на сервер БД.
Комплектность средства измерений приведена в таблице 5.
аблица 5 - Состав комплексов
| Состав изделия | Базовая комплектация | Расширенная комплектация | Кол-во, шт. | |
| Обозначение | Наименование изделия | |||
| 1 | 2 | 3 | 4 | 5 |
| ТНЯИ.416143.001 | Пост контроля удалённый (ПКУ): | + | + | не более 50* |
| - | - термошкаф | + | + | 1 |
Продолжение таблицы 5
| 1 | 2 | 3 | 4 | 5 |
| - | - источник бесперебойного питания | + | + | 1 |
| АНЖЕ.436610.002 | - модуль электропитания КАН-Д75Ц24АН | + | + | 2 |
| АНЖЕ.436610.002 | - модуль электропитания КАН-Д75Ц12АН | - | + | 1 |
| - розетка РАр10-3ОП с заземлением на DIN-рейку | + | + | 3 | |
| ТНЯИ.468333.003 | - устройство управления | + | + | 1 |
| - | - термостат TNO10M (охлаждение) 2А 230В | + | + | 1 |
| - | - термостат TNd0M (обогрев) 10А 230В | + | + | 1 |
| - | - выключатель-автомат 6А | + | + | 1 |
| - | - GPRS-модем | + | + | 1* |
| - | - GPRS, 3G, LTE-роутер | + | + | 1* |
| - | - антенна GSM900/1800, 3G-2100, 4G-2600 | + | + | 1* ** |
| - | - промышленный компьютер | + | + | 1 |
| - | - преобразователь интерфейса USB-RS232/485/422 | + | + | 1 |
| КДГА.413214.001 | - газоанализатор БИНАР-2П рег. № 53410-13 | + | + | 1 |
| ФГИМ.413415.011 | - газоанализатор ИГС-98, модификация Астра-Д, исполнение 024 рег. № 77044-19 | + | + | 1 |
| ФГИМ.413415.011 | - газоанализатор ИГС-98, модификация Сапфир-Д, исполнение 024 рег. № 77044-19 | + | + | 1 |
| ФГИМ.413415.011 | - газоанализатор ИГС-98, модификация Агат-Д, исполнение 024 рег. № 77044-19 | + | + | 1 |
| ФГИМ.413415.011 | - газоанализатор ИГС-98, модификация Хмель-Д, исполнение 024 рег. № 77044-19 | + | + | 1 |
| ТЦВА.413735.027 | - газоанализатор Сенсон-СВ рег. № 70770-18 | + | + | 1 |
| ФВКМ.412113.042 | - блок детектирования гамма-излучения ДБГ-С11Д, рег. № 42783-11 | - | + | 1* |
| ТУ 9015-98972723001-2015 | - станция автоматическая метеорологическая IMETEOLABS PWS рег. № 63631-16 | - | + | 1* |
Продолжение таблицы 5
| 1 | 2 | 3 | 4 | 5 |
| ТНЯИ.466451.001 | Автоматизированное рабочее место (АРМ): | + | + | 1* |
| - | Пульт оператора (персональный компьютер) | + | + | 1* |
| - | Сервер БД (персональный компьютер) | + | + | 1* |
| - | GPRS-модем | + | + | 1* |
| - | GPRS, 3G, LTE-роутер | + | + | 1* |
| - | Преобразователь интерфейса USB-RS232 | + | + | 1* |
| ТНЯИ.421453.001ПО | Специализированное ПО на CD-диске | + | + | 1 |
| ТНЯИ.467918.001 | Имитатор | + | + | 1 |
| ТНЯИ.421453.001РЭ | Руководство по эксплуатации | + | + | 1 |
| ТНЯИ.421453.001ФО | Формуляр | + | + | 1 |
| 643.ТНЯИ.421453.001 -01 34 01 | Руководство оператора | + | + | 1 |
| Примечания: 1* - поставляется по требованию заказчика; 2** - в зависимости от устанавливаемого оборудования - модем или роутер, антенна комплектуется различными разъемами для подключения к устройству | ||||
приведены в разделе «Использование по назначению» документа ТНЯИ.421453.001РЭ
«Комплекс мониторинга состояния окружающей среды ЧС-01». Руководство по эксплуатации».
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ТНЯИ.421453.001ТУ Комплекс мониторинга состояния окружающей среды ЧС-01.
Технические условия.
