Система измерений количества и показателей качества нефти Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос" Обозначение отсутствует, 91145-24

Назначение

Система измерений количества и показателей качества нефти Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос» (далее - СИКН) предназначена для измерения массы нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

1) Блок фильтров (БФ), предназначенный для очистки нефти от механических включений.

2) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей и одной контрольно-резервной).

3) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.

4) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

5) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.

Таблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов:

- манометры, верхнее значение диапазона показаний 4 МПа, класс точности 0,6, пределы допускаемой основной погрешности ±0,6 %;

- термометры, рабочий диапазон измерений температуры от 0 до плюс 55 °С, пределы допускаемой абсолютной погрешности: цена деления шкалы 0,1 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.

СИКН обеспечивает выполнение следующих функций:

- автоматическое измерение массы «брутто» нефти;

- автоматизированное вычисление массы «нетто» нефти и массовой доли воды;

- автоматическое измерение технологических параметров (температуры и давления);

- автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);

- отображение (индикацию), регистрацию и архивирование результатов измерений;

- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;

- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;

- отбор объединённой пробы нефти по ГОСТ 2517-2012;

- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

- дистанционное управление запорной арматурой;

- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

Место расположения СИКН заводской номер 60: в районе ЦПС-1 Северо-Ореховского месторождения. Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа или МИ 3002-2006 (если отсутствует требование в описании типа). Заводской номер в виде цифрового обозначения указан на приборном щите, расположенном в помещении операторной. Место нанесения заводского номера указано на рисунке 1. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 2.

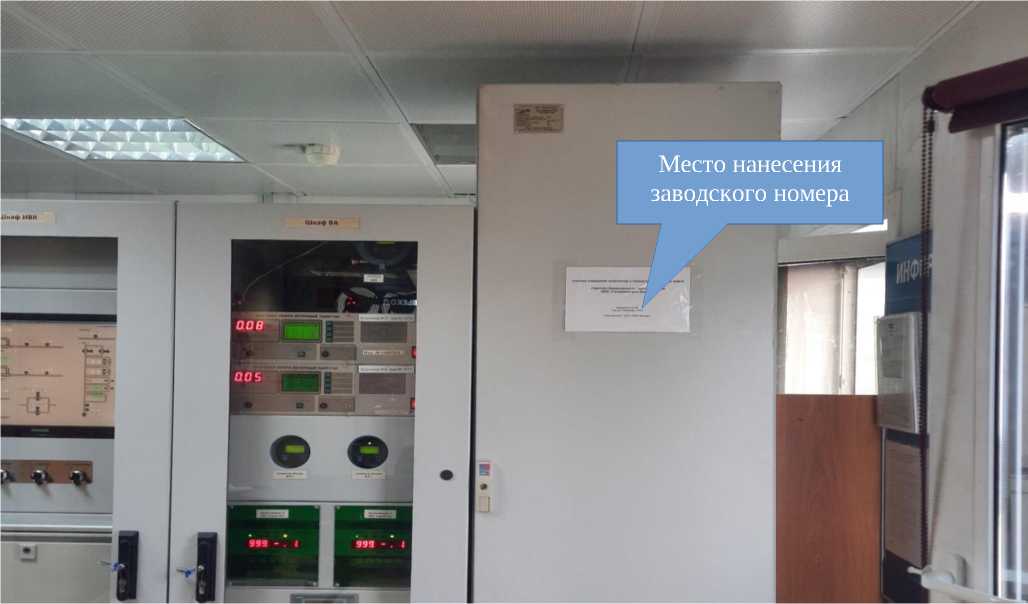

Рисунок 1 - Место нанесения заводского номера

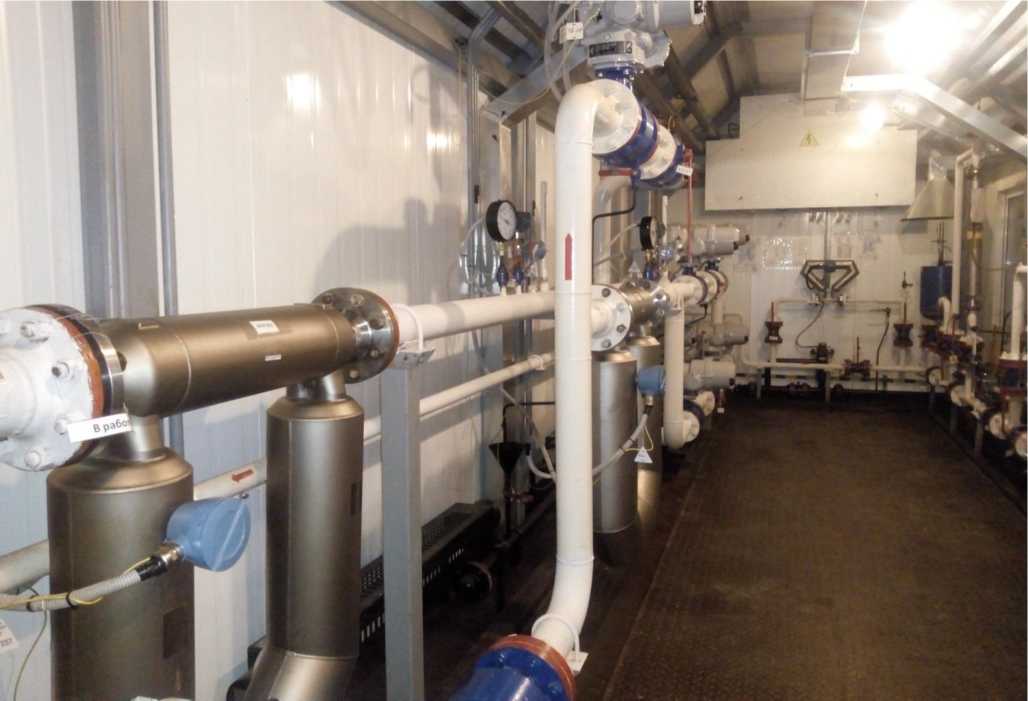

Рисунок 2 - Общий вид СИКН

Программное обеспечение

Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор».

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность

Комплектность СИКН представлена в таблице 5.

Таблица 5 - Комплектность СИКН

Сведения о методах измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос», аттестованном ФБУ «Тюменский ЦСМ», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2020.37830.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
