| Номер в госреестре | 91147-24 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | ТВ |
| Изготовитель | Общество с ограниченной ответственностью "Энертранс" (ООО "Энертранс"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 29.01.2029 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные ТВ (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 и 60 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструктивно трансформаторы представляют кольцевой металлический сердечник с намотанным на него медным проводом, внешняя оболочка трансформаторов для внутренней установки выполнена из лавсана, киперной ленты или термоусадочной ленты, а для внешней установки применяется литая оболочка из заливочного компаунда.
Трансформаторы предназначены для работы в составе выключателей, силовых трансформаторов, отдельно стоящих трансформаторов тока, а также в составе электротехнических устройств других типов в среде трансформаторного масла, а также в воздушной или газовой среде.
Трансформаторы могут отличаться друг от друга значениями номинального первичного и вторичного тока, номинальной вторичной нагрузки, номинального напряжения классом точности, видом изоляции, климатическим исполнением.
Заводской номер в виде цифрового кода наносится типографским способом в паспорт и на маркировочную этикетку, размещаемую на корпусе трансформаторов.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов с бескорпусной и литой изоляцией приведен на рисунках 1 и 2 соответственно. Место пломбировки трансформаторов с литой изоляцией приведено на рисунке 2, пломбирование осуществляется по заявке заказчика.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид трансформаторов с бескорпусной изоляцией
Место пломбировки
Рисунок 2 - Общий вид трансформаторов с литой изоляцией

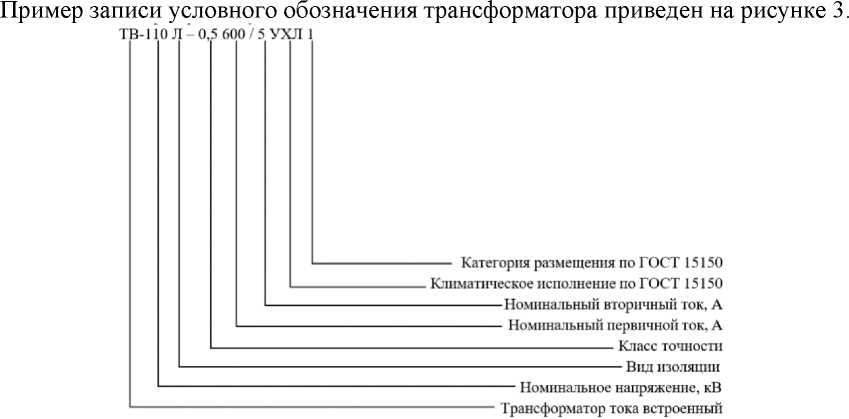

Рисунок 3 - Пример записи условного обозначения трансформатора
Метрологические и основные технические характеристики трансформаторов представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение ввода, кВ | от 0,66 до 750 |
| Номинальный первичный ток (11ном), А | от 50 до 400001 |
| Номинальный вторичный ток, А | от 1 до 5 |
| Наименование характеристики | Значение |
| Класс точности вторичных обмоток: - обмоток для измерений - обмоток для учета - обмоток для защиты - обмоток для защиты с особыми требованиями - обмоток для защиты для переходных процессов | 0,1; 0,2; 0,5; 1,0; 3; 5; 10 0,2S; 0,5S 5Р;10Р 5PR; 10PR; РХ; PXR ТРХ; TPY; TPZ |
| Номинальная вторичная нагрузка, ВА: - для COS ф2 = 0,8 - для COS ф2 = 1,0 | от 0 до 200 от 0 до 152 |
| Диапазон номинальных токов, % от значения 11ном, для: - обмоток для измерения и учёта - обмоток для защиты | от 0,2 до 2003 100 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 300 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерения и учёта, Кб.ном | от 2 до 30 |
| Примечания 1) Значения номинальных первичных токов трансформаторов рекомендуется выбирать в соответствии с ГОСТ 7746-2015, но по требованию заказчика допускается устанавливать другие значения в указанных пределах. 2) Требуемые значения оговариваются при оформлении заказа и затем указываются в паспорте на трансформатор. 3) Значения 0,2 %; 150 %; 200 % нормируются только по требованию заказчика. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество вторичных обмоток / отпаек / ответвлений | от 1 до 6 |
| Масса, кг | от 0,48 до 510 |
| Условия эксплуатации - температура окружающей среды, °С | от -60 до +50 |
| Габаритные размеры, мм, не более - наружный диаметр - внутренний диаметр - высота | от 78 до 1610 от 48 до 1510 от 18 до 610 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 20Л05 |
на титульный лист паспорта, руководства по эксплуатации трансформаторов типографским способом, а так же на маркировочную этикетку, размещенную на корпусе трансформаторов.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный | ТВ | 1 шт. |
| Паспорт | ЭНТР.051.000 ПС | 1 экз. |
| Руководство по эксплуатации | ЭНТР.050.000 РЭ | 1 экз. |
приведены в разделе «Эксплуатация трансформатора» в ЭНТР.050.000 РЭ.
ТУ 27.11.42-000-70514812-2022 Трансформаторы тока встроенные ТВ. Технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 57 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
