Номер в госреестре | 91148-24 |
Наименование СИ | Модули расширения частотного диапазона |
Обозначение типа СИ | 3643NA-PL |
Изготовитель | Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР"), г. Москва |
Год регистрации | 2024 |
Срок свидетельства | 29.01.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Модули расширения частотного диапазона 3643NA-PL (далее - модули) предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников и применяются совместно с анализаторами цепей векторными.
Модули представляют собой преобразователи частоты, которые функционируют совместно с анализаторами цепей векторными (далее - анализаторы). Анализаторы обеспечивают формирование измерительного (испытательного) и гетеродинного сигналов в определенном диапазоне частот и мощностей. Принцип действия модулей основан на умножении измерительного (испытательного) сигнала по частоте, его фильтрации и масштабировании по уровню в зависимости от настроек пользователя. Для обеспечения заданного уровня мощности на выходе модуля используется система автоматической регулировки. Сформированный высокочастотный сигнал поступает на измерительный порт (соединитель PORT) через направленные ответвители. С помощью направленных ответвителей осуществляется выделение падающего сигнала, прошедшего через исследуемое устройство и отражённого от его входов. Данные сигналы поступают на преобразователи частоты измерительного и опорного каналов. Для преобразования используется сигнал гетеродина с анализатора. После преобразования сигналы промежуточной частоты усиливаются до заданного уровня и поступают на выход модуля, где с помощью соединительных кабелей передаются на вход анализатора. Анализатор осуществляет цифровую обработку сигналов промежуточной частоты.
В комплекте с анализаторами модули поддерживают разные способы калибровки и коррекции результатов измерений коэффициентов передачи и отражения. Калибровка выполняется с помощью комплекта мер калибровочного КМК-36. Анализаторы имеют конфигурируемую панель, которая позволяет напрямую подключать к ним модули.
Конструктивно модуль выполнен в виде моноблока, внутри которого расположены умножители частот измерительного и гетеродинного сигналов, широкополосные усилители мощности, направленные ответвители и преобразователи частот.
Для предотвращения несанкционированного доступа модули имеют защитные пломбы винтов крепления завода-изготовителя, расположенные на боковой панели, разрушающиеся при вскрытии корпуса.

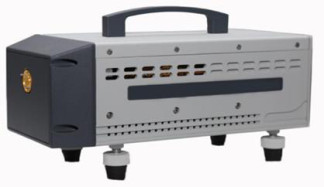

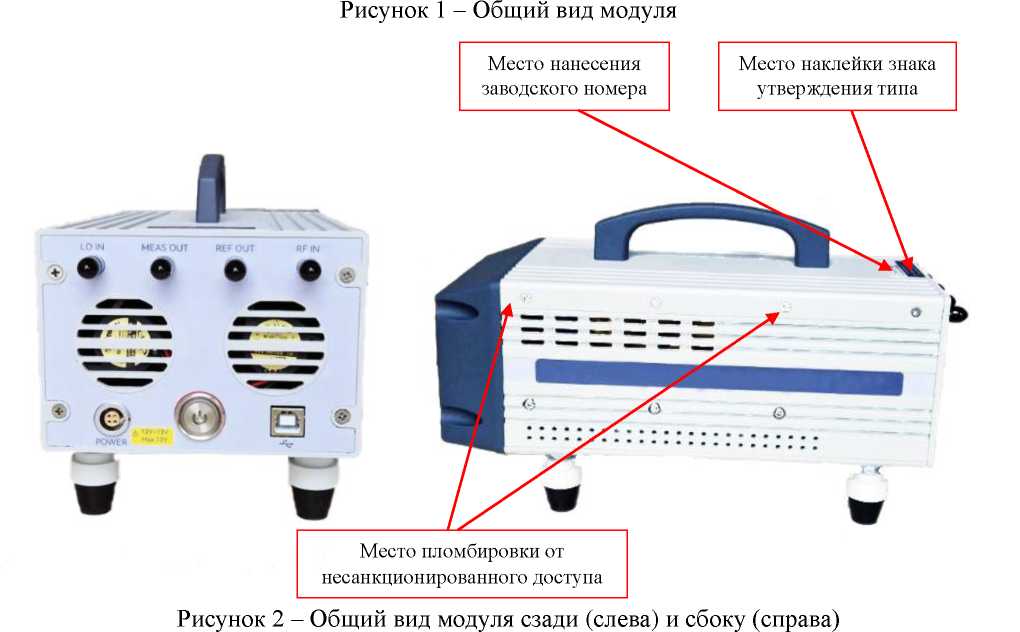

Общий вид модулей, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр модуля, наносится на информационную табличку фотохимическим методом или гравированием, размещаемую на панели.

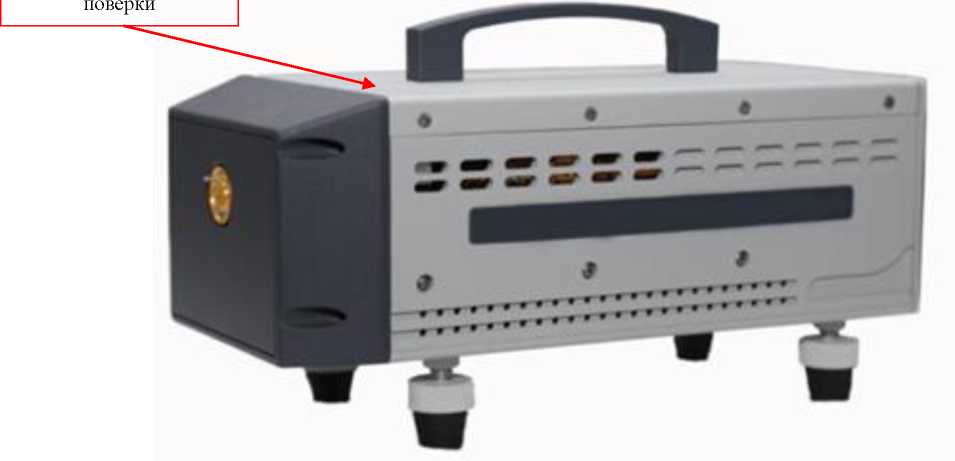

Место наклейки знака
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики модулей
Наименование характеристики | Значение характеристики |
Диапазон рабочих частот, ГГ ц | от 53,57 до 75,00 |
Пределы допускаемой относительной погрешности установки частоты, не более | ± 240-5 |
Диапазон измерений модуля комплексного коэффициента отражения - в |Г| * - в КСВН | от 0,024 до 0,636 от 1,05 до 4,50 |
Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента отражения | ± (0,015+0,025^Г|+0,05ЧГ|2) |
Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента отражения, выраженного в значениях КСВН в диапазоне значений от 1,05 до 4,5, % (КСВН- коэффициент стоячей волны по напряжению) | от 3 до 15 |
Диапазон измерений фазы комплексного коэффициента отражения, градусов | от 0 до 360 |
Пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента отражения | ± [1+60-агс8т(|ДГ|/|Г|)]** |
Диапазон измерений модуля комплексного коэффициента передачи, дБ | от - 60 до 0 |
Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента передачи, дБ: - в диапазоне частот от - 60 до - 40 дБ включ. - в диапазоне частот св. - 40 до 0 дБ | ± 1,0 ± 0,5 |
Диапазон измерений фазы комплексного коэффициента передачи, градусов | от 0 до 360 |
Пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента передачи, градусов: - в диапазоне частот от - 60 до - 40 дБ включ. - в диапазоне частот св. - 40 до 0 дБ | ± 8 ± 4 |
* |Г| - модуль комплексного коэффициента отражения * * |ДГ| - пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента отражения |
Таблица 2 - Технические характеристики модулей
Количество измерительных выходов, не менее | 2 |
Тип волноводных фланцев по ГОСТ 13317-89 | 3,6х1,8 |
Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | 230±23 50±1 |
Потребляемая мощность, Вт, не более | 100 |
Масса, кг, не более | 3 |
Габаритные размеры (длина х высота х ширина), мм, не более | 120x90x240 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре 25 °С, % атмосферное давление, кПа | от + 15 до + 25 до 90 от 84,0 до 106,7 |
наносится на маркировочную табличку фотохимическим методом для последующего крепления на передней панели модуля и типографским способом на титульные листы эксплуатационной документации.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество, шт. |
Модуль расширения частотного диапазона | 3643NA-PL | 2 |
Кабель питания с блоком питания | - | 2 |
Кабель RF | - | 2 |
Кабель LO | - | 2 |
Кабель IF | - | 4 |
Комплект мер калибровочный | КМК-36 | 1 |
Руководство по эксплуатации | ПЛНР.713177.036 РЭ | 1 |
Паспорт | ПЛНР.713177.036 ПС | 1 |
Примечания: 1 Принадлежности, к которым относятся измерительные волноводы и переходы, поставляются по отдельному заказу. 2 Модули могут работать на значительном расстоянии от анализатора. Для компенсации потерь в соединительных кабелях используется внешний усилитель/усилители. Усилитель поставляется по отдельному заказу. |
приведены в части 4 «Порядок работы» ПЛНР.713177.036 РЭ «Модули расширения частотного
диапазона 3643NA-PL. Руководства по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ПЛНР.713177.036 ТУ «Технические условия. Модули расширения диапазона частот 3643NA-PL».
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
