| Номер в госреестре | 91154-24 |
| Наименование СИ | Контроллеры управления |
| Обозначение типа СИ | КАТРОН |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Дон-Конт" (ООО "НПП "ДонКонт"), Ростовская обл., Мясниковский р-н, х. Ленинаван |
| Год регистрации | 2024 |
| Срок свидетельства | 29.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры управления КАТРОН (далее - контроллеры или КАТРОН) предназначены для измерений напряжения и силы тока источников постоянного тока, напряжения потенциала.
Принцип действия контроллеров основан на преобразовании аналоговых измерительных сигналов, полученных от первичных преобразователей, в соответствующий код с последующей передачей последнего на ПЭВМ с ПО верхнему уровню, где происходит обработка и представление результатов измерений.
Контроллеры управления КАТРОН предназначены для управления силовой частью станции катодной защиты (далее - СКЗ), контроля и стабилизации выходных параметров - ток, защитный потенциал. КАТРОН обеспечивают считывание показаний со счётчиков электроэнергии - Меркурий 200, ЦЭ6827М1, ЦЭ6827М и ЦЭ6822. Осуществляют контроль заданных параметров и оповещение о выходе заданных параметров, за установленные пределы, по сотовым каналам связи GSM.
Контроллеры управления КАТРОН изготавливаются в двух модификациях:
- КАТРОН-ПИКЕТ контроллер с автономным питанием, который обеспечивает только измерение напряжения защитного потенциала без возможности подключения счетчика электроэнергии;
- КАТРОН-СКЗ контроллер обеспечивает измерение напряжения защитного потенциала, измерение выходного напряжения СКЗ, измерение силы тока СКЗ, обмен данным со счетчиками электроэнергии.
Маркировка контроллеров управления КАТРОН выполнена на наклейке, расположенной на корпусе и содержит: заводской номер изделия в виде цифрового обозначения, состоящий из арабских цифр, год изготовления.
Конструкция контроллеров управления КАТРОН не предусматривает нанесения знака поверки на корпус. Между платой и корпусом контроллера клеится саморазрушающаяся наклейка, ограничивающая доступ к цепям, влияющим на метрологические характеристики
Контроллера. Место нанесения заводского номера и саморазрушающейся наклейки представлены на рисунке 2.
Внешний вид контроллера управления КАТРОН в двух модификациях показан на рисунке 1.

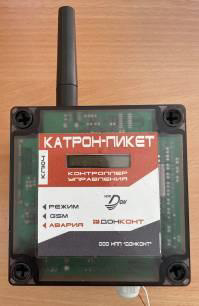

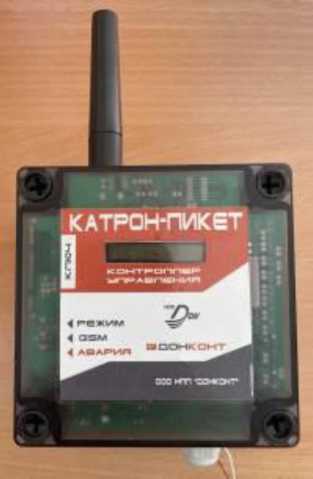

а) КАТРОН-ПИКЕТ

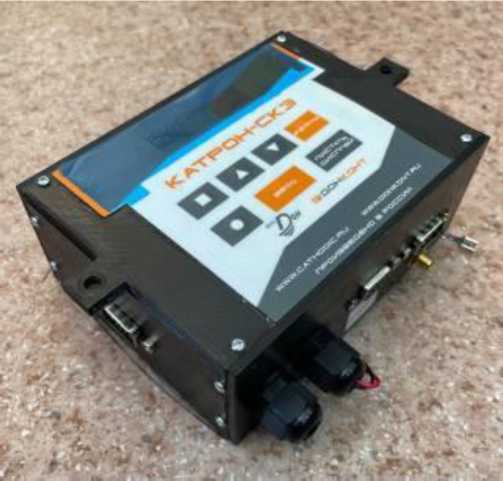

б) КАТРОН-СКЗ
пломба
Рисунок 1 - Внешний вид контроллера управления КАТРОН

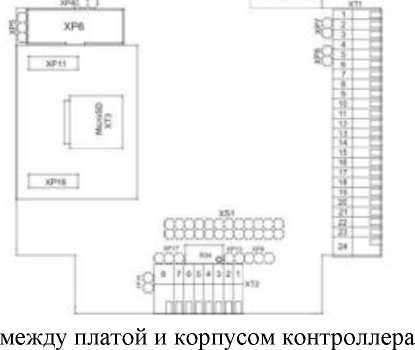

клеится саморазрушающаяйся наклейка, ограничивающая доступ к цепям, влияющим на метрологические характеристики
на плату управления устанавливается кожух, который пломбируется саморазрушающейся наклейкой
контроллера

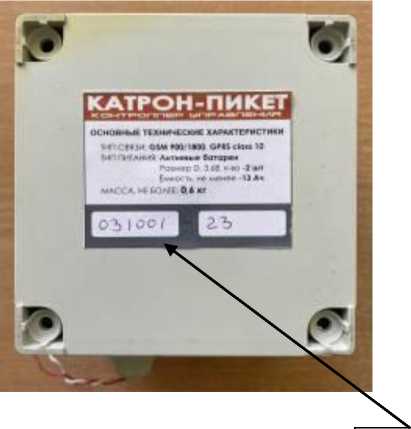

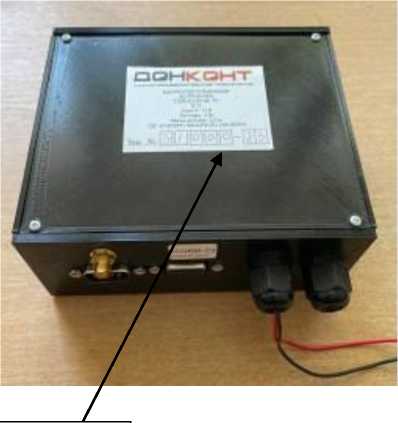

Место нанесения заводского номера
Рисунок 2 - Места нанесения заводского номера и саморазрушающейся наклейки контроллера управления КАТРОН.
Программное обеспечение контроллеров разделено на встроенное программное обеспечение (далее - ВПО) и внешнее программное обеспечение и (далее - ПО), устанавливаемое на персональный компьютер.
Метрологически значимым является только встроенное ПО. Встроенное ПО «КАТРОН-СКЗ» предназначено для обеспечения работы контроллеров в соответствии с их техническими и метрологическими характеристиками. Встроенное ПО устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Встроенное ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю) и механического пломбирования. Метрологические характеристики контроллеров нормированы с учетом метрологически значимой часть ВПО.
Встроенное ПО КАТРОН-СКЗ соответствует уровню «высокий» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Изменение, удаление, модификация и другие, непреднамеренные и преднамеренные изменения метрологически значимой части ПО без нарушения целостности корпуса прибора или пломбы невозможны.
Внешнее ПО «Katron Service» метрологически значимой части не имеет и предназначена для первоначальной настройки, конфигурирования и чтения данных контроллеров управления КАТРОН.
Внешнее ПО «Стел-К» метрологически значимой части не имеет и предназначено для автоматизации электрохимической (катодной) защиты подземных металлических сооружений от коррозии на предприятиях нефтяного, газового, химического, энергетического и промышленного комплексов, а также коммунального хозяйства, обслуживающих городские коммуникации, подземные трубопроводы тепловых и газовых сетей, а также для измерения величины аналоговых сигналов от датчиков и внешних устройств.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| КАТРОН-СКЗ | ПО КАТРОН-СКЗ | не ниже 0.94 | 48030 | CRC16 |
| «Katron Service» | Сервисное ПО КАТРОН | не ниже 2.0.0.22 | - | - |
| «СТЕЛ-К» | ПО СТЕЛ-К | не ниже 1.0.5.1186 | - | - |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | |
| КАТРОН-СКЗ | КАТРОН-ПИКЕТ | |
| Диапазон измерения силы постоянного тока, А | от 1 до 100 | - |
| Пределы относительной погрешности измерения силы постоянного тока, %. | ± 2,0 | - |
| Диапазон измерения напряжения постоянного тока, В | от 1 до 100 | - |
| Пределы относительной погрешности измерения напряжения постоянного тока, %. | ± 2,0 | - |
| Диапазон измерения напряжения защитного потенциала, В | от 0,5 до 4,9 | от 0,5 до 4,9 |
| Пределы относительной погрешности измерения напряжения защитного потенциала, %. | ± 2,0 | ± 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | КАТРОН-СКЗ | КАТРОН-ПИКЕТ |
| Время готовности контроллера к работе, с, не более | 60 | 60 |
| Рабочие условия измерений: - температура окружающего воздуха, °C | от -40 до +50 | от -40 до +50 |
| - относительная влажность воздуха, при +25 °C, %, не более | 98 | 98 |
| Напряжение питания переменного тока, В | от 8,1 до 9,9 | - |
| Напряжение питания постоянного тока, В | - | от 7,2 до 12 |
| Габаритные размеры, мм, не более - высота | 125 | 105 |
| - глубина | 55 | 135 |
| - ширина | 165 | 80 |
| Масса, кг, не более | 2 | 2 |
Знак утверждения типа наносится на титульный лист паспорта типографской печатью.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер управления КАТРОН-СКЗ в составе: | - | 1 шт. |
| - антенна GSM | - | 1шт. |
| - руководство по эксплуатации контроллеры управления КАТРОН-СКЗ | ТЛИБ.421243.001 РЭ | 1 экз. |
| - паспорт КАТРОН-СКЗ | ТЛИБ.421243.001 ПС | 1 экз. |
| Контроллер управления КАТРОН- ПИКЕТ в составе: | - | 1 шт. |
| - антенна GSM | 1 шт. | |
| - руководство по эксплуатации контроллеры управле- | - | 1 шт. |
| ния КАТРОН-ПИКЕТ | ТЛИБ.421243.001-01 РЭ | 1 экз. |
| - паспорт КАТРОН-ПИКЕТ | ТЛИБ.421243.001-01 ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 23 «Работа контроллера в различных режимах» «Контроллеры управления КАТРОН-СКЗ. Руководство по эксплуатации.ТЛИБ.421243.001 РЭ»; в разделе 13 «Работа измерителя в различных режимах» «Контроллеры управления КАТРОН-ПИКЕТ. Руководство по эксплуатации.ТЛИБ.421243.001-01 РЭ».
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 28 июля 2023 г. № 1520;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 1 октября 2018 г. № 2091;
ТЛИБ.421243.001 ТУ «Контроллер управления КАТРОН. Технические условия».
