| Номер в госреестре | 91156-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти (СИКН) НСП "Красный Холм" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти (СИКН) НСП «Красный Холм» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы с заводским номером 577, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из следующих функциональных частей:
- технологическая часть;
- система сбора, обработки информации и управления.
В состав технологической части СИКН входят:
- блок фильтров;
- пробозаборное устройство щелевого типа;
- блок измерительных линий, включающий в себя входной и выходной коллекторы, три рабочие измерительные линии, одну контрольно-резервную измерительную линию;
- блок измерений показателей качества нефти;
- стационарная трубопоршневая поверочная установка;
- узел подключения передвижной поверочной установки;
- технологические и дренажные трубопроводы.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- счетчики-расходомеры массовые «ЭМИС-МАСС 260» (№ 42953-15);
- термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех (№ 21968-11);
- датчики температуры ТСПТ (№75208-19);
- датчики давления Метран-150 модели 150TGR и 150CDR (№ 32854-13)
- влагомер нефти поточный УДВН-1пм (№ 14557-15);
- преобразователь плотности и расхода CDM модификации CDM100P (№ 63515-16);
- расходомер-счетчик ультразвуковой Optisonic 3400 (№ 57762-14);
- установка трубопоршневая поверочная стационарная «ОЗНА-Прувер С-0,05» модели 280 (№ 31455-06);
- термометры и манометры для местной индикации и контроля температуры и давления.
Система сбора, обработки информации и управления включает в себя:
- Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) с функцией горячего резервирования;
- автоматизированное рабочее место (далее - АРМ) оператора.
Вспомогательные устройства и технические средства:
- фильтры с быстросъемными крышками;
- пробоотборник автоматический Стандарт-АОП с диспергатором, в комплекте с 2 баллонами (на комплект) вместимостью 4 л;
- пробоотборник ручной Стандарт-РОП с диспергатором;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер №577 СИКН нанесен лазерной гравировкой на маркировочную табличку, закрепленную на стене помещения СИКН, а также указан в эксплуатационной документации СИКН типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

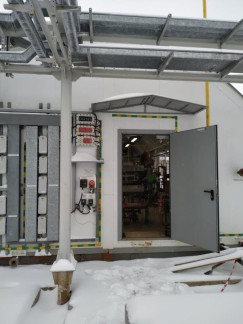

О бщий вид СИКНС и место нанесения заводского номера показаны на рисунке 1.

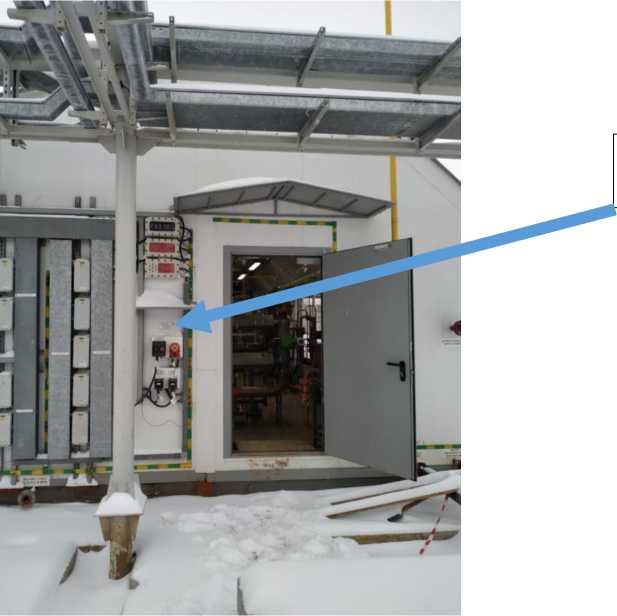

Рисунок 1 - Общий вид СИКН и место нанесения заводского номера на маркировочной
Маркировочная табличка
табличке
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК | АРМ оператора | |
| Идентификационное наименование ПО | Abak.bex | ОЗНА-Flow |
| Номер версии (идентификационный номер) ПО | 1.0 | 3.4 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | 9A685849 |
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефти, т/ч | от 160 до 600 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
Таблица 3 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Измеряемая среда | Нефть по ГОСТ Р 51858 |
| Количество измерительных линий, шт. | 4 (3 рабочих, 1 контрольно-резервная) |
| Давление измеряемой среды, МПа - рабочее - максимально допустимое - минимально допустимое | от 1,2 до 1,6 4,0 0,7 |
| Диапазон температуры измеряемой среды, °С | от +25 до +35 |
| Плотность измеряемой среды, кг/м3 - при максимальной в течение года температуре нефти, °С - при минимальной в течение года температуре нефти, °С | 860 895 |
| Вязкость кинематическая, сСт (мм2/с), не более | 35 |
| Давление насыщенных паров, кПа (мм рт. ст.), не более | 66,7 (500) |
| Массовая доля воды, %, не более | 0,5 |
| Массовая концентрация хлористых солей, мг/дм3 | от 30 до 100 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Массовая доля парафина, %, не более | 6,0 |
| Массовая доля сероводорода, млн.-1 (ppm), не более | 100 |
| Массовая доля механических примесей, % | от 0,01 до 0,05 |
| Содержание свободного газа | не допускается |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости нефти, МПа, не более: - в рабочем режиме - в режиме поверки | 0,2 0,4 |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное), 220±22 (однофазное) 50±1 |
| Условия эксплуатации: - температура воздуха в блок-боксе СИКН, °С, не менее - в операторной СИКН, °С | +5 от +18 до +25 |
| Срок службы, лет, не менее | 25 |
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти (СИКН) НСП «Красный Холм» | 1 шт. | |
| Руководство по эксплуатации | ОИ 577.00.00.00.000 РЭ | 1 экз. |
«ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) НСП «Красный Холм» (свидетельство об аттестации № 01.002572013/9409-20 от 15.09.2020 г., номер в реестре ФР.1.29.2020.38610).
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
