| Номер в госреестре | 91158-24 |
| Наименование СИ | Системы автоматизированные измерительные КАС КПА ФПУ-Д |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва, г. Зеленоград |
| Год регистрации | 2024 |
| Срок свидетельства | 29.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные КАС КПА ФПУ-Д (далее - системы) предназначены для проведения испытаний многорядного крупноформатного фотоприемного устройства инфракрасного диапазона с цифровыми фотомодулями.
Принцип действия систем основан на аналого-цифровом преобразовании напряжения на измеряемом сопротивлении при прохождении постоянного тока с известным значением и определении значения сопротивления постоянному току вычислением по известной зависимости.
При воспроизведении напряжения постоянного тока основан на аналого-цифровом преобразовании сигналов в двоичный цифровой код, доступный для чтения программой пользователя.
Система представляют собой конструкцию, состоящую из стойки в которую входят установка УПЭМ1000, модульные источники питания МСП1600А, ПЭВМ, блоки БЭ347 и БЭ348 и коммутационная панель.
Управление системой осуществляется от внешнего компьютера, подключаемого к системе.
В конструкции системы отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
Обозначение системы наносится на лицевую панель методом шелкографии (рисунок 1). Знаки поверки и утверждения типа наносится на переднюю панель в виде самоклеящихся этикеток. Уникальный заводской номер в 7-и-значном цифровом формате наносится на самоклеящейся этикетке, помещенной на боковой панели системы (рисунок 2). Фрагмент панели с указанием заводского номера системы показан на рисунке 3.
Места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки на передней панели системы указаны на рисунке 2.
■пази

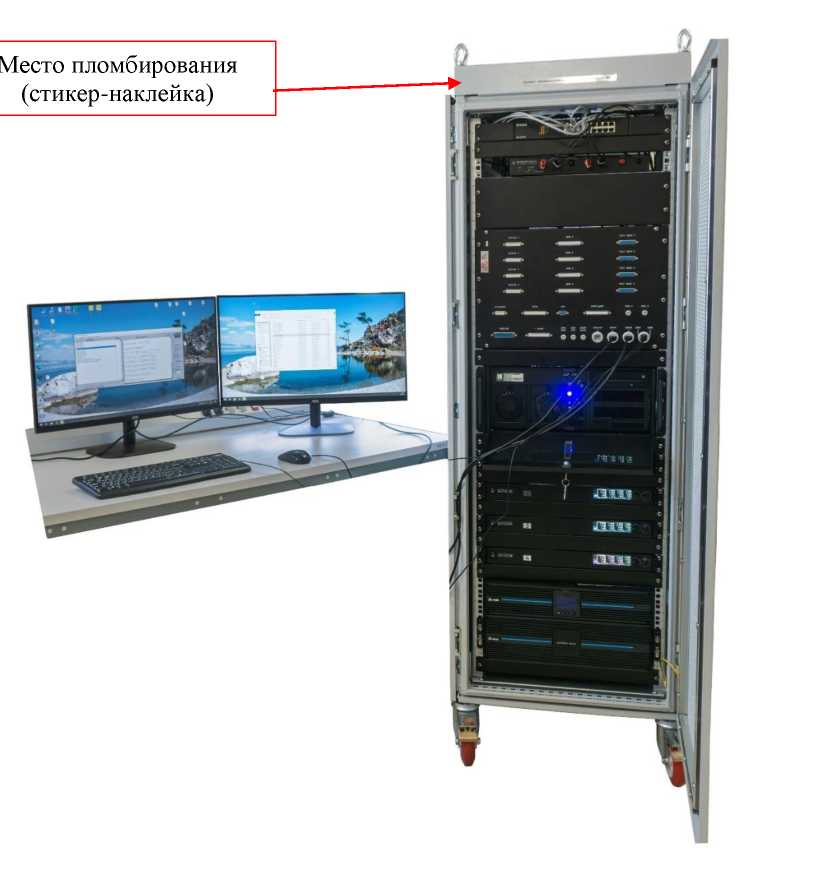

Место пломбирования (стикер-наклейка)
5;»©ёбЪ'/
Рисунок 1 - Общий вид системы
Место нанесения знака
утверждения типа
Место нанесения знака поверки
Место этикетки с заводским номером
Рисунок 2 - Передняя панель системы

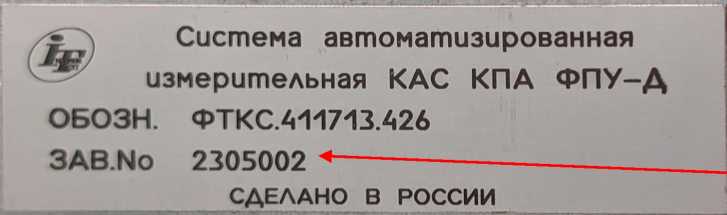

Рисунок 3 - Фрагмент боковой панели с указанием заводского номера
заводской номер
Программное обеспечение, установленное на внешний компьютер, служит для управления режимами работы системы, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Программное обеспечение КАС работает в операционной системе Windows.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
Метрологические и основные технические характеристики систем представлены в таблицах 2 и 3.
Метрологические характеристики определяются установленными модулями питания.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения сопротивления постоянному току, Ом | от 0 до 180 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом | ±0,5 |
| Диапазоны воспроизведения напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±0,05 |
| Диапазоны измерения сопротивления, Ом | от 0 до 1000 |
| Пределы приведенной к верхнему значению диапазона погрешности измерений сопротивления, Ом, % Диапазоны от 0 до 10 от 10 до 100 от 100 до 1000 | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц | от 207 до 253 от 49,5 до 50,5 |
| Потребляемая мощность, В^А, не более | 2,5 |
| Габаритные размеры, ширина* глубина* высота, мм, не более | 600*800*1000 |
| Масса, кг, не более | 300,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель системы в виде самоклеющейся этикетки (Рис.2).
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование и обозначение | Обозначение | Количество, шт./экз. |
| Система автоматизированная измерительная | КАС КПА ФПУ-Д | 1 |
| Руководство по эксплуатации | ФТКС.411713.426РЭ | 1 |
| Формуляр | ФТКС.411713.426ФО | 1 |
приведены в разделе «Измерения» руководства по эксплуатации «Система автоматизированная измерительная КАС КПА ФПУ-Д. ФТКС.411713.426РЭ».
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
