| Номер в госреестре | 91161-24 |
| Наименование СИ | Преобразователи измерительные PHG |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Непубличное акционерное общество "СибКом" (АО "СибКом"), г. Уфа; Производственная площадка: "Beijing Pinghe Chuangye Technology Development Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 30.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные PHG (далее по тексту - преобразователи) предназначены для измерений и преобразований входного аналогового сигнала силы постоянного тока, электрического сопротивления, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления в электрический выходной сигнал силы постоянного тока.
Принцип действия преобразователей основан на линейном или другом заданном преобразовании электрических сигналов, поступающих на вход преобразователя, в электрические сигналы на его выходе.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые клеммные зажимы для присоединения подводящих проводников и кабелей питания.
Преобразователи устанавливаются на монтажную DIN-рейку.
Преобразователи выпускаются следующих моделей, отличающихся типами входных сигналов, количеством измерительных каналов и диапазонами измерений: PHG-AI-0220, PHG-AI1-0220, PHG-AI1-0140, PHG-AI1-0130, PHG-AI-0110, PHG-AI1-0110, PHG-T1-0120*, PHG-AI-0120, PHG-AI1-0120, PHG-T1-0220*, PHG-T2-0220*, PHG-T1-0110* и PHG-T2-0120*.

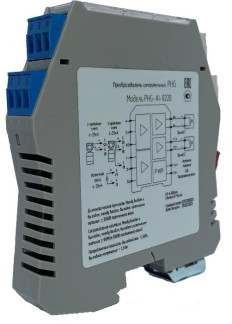

Общий вид преобразователей представлен на рисунке 1. Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую панель преобразователя в виде наклейки, что обеспечивает однозначную идентификацию каждого преобразователя в процессе эксплуатации. Место нанесения серийного номера указано на рисунке 1.
Конструкция преобразователей и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на преобразователи. Пломбирование преобразователей не предусмотрено.
Преобразователи маркируются .следующим образом:
PHG - xx- xxxxx
Таблица 1 - Структура условного обозначения
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Тип сигнала | AI | Сила постоянного тока от 4 до 20 мА |
| T | Термопара или термосопротивление | ||
| 2 | Индекс | 1 | Присваивается изготовителем |
| 2 | |||
| _ | Нет | ||
| 3 | Уровень SIL | 1 | SIL1 |
| 2 | SIL2 | ||
| 3 | SIL3 | ||
| 0 | Нет | ||
| 4 | Количество входов | 1 | 1 вход |
| 2 | 2 входа | ||
| 5 | Количество выходов | 1 | 1 выход |
| 2 | 2 выхода | ||
| 3 | 3 выхода | ||
| 4 | 4 выхода | ||
| 6 | HART | 0 | Нет |
| 1 | Есть | ||
| 7 | Входной сигнал термопар или термосопротивления | * | Для преобразователей, измеряющих сигналы термопары и термосопротивления, приведенных в таблицах 3 и 4 |

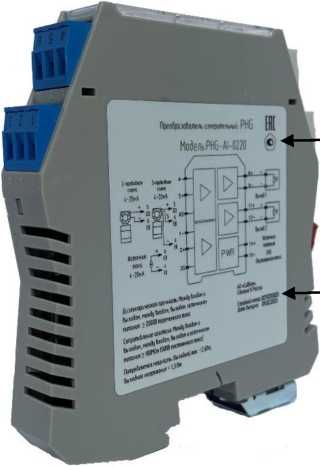

Рисунок 1 - Общий вид преобразователей, место нанесения серийного номера и знака утверждения типа
Программное обеспечение (далее по тексту - ПО) встроено в постоянное запоминающее устройство преобразователей, записывается изготовителем на этапе производства, и не может быть изменено потребителем. ПО выполняет функции измерения и формирования выходных сигналов, защиты результатов измерений и настроенных параметров преобразователей от несанкционированных изменений. Метрологические характеристики
| преобразователей нормированы с учетом влияния ПО. исключает возможность несанкционированного влияния измерительную информацию в процессе эксплуатации. соответствии с Р 50.2.077-2014. | Конструкция преобразователей на ПО средства измерений и Уровень защиты «высокий» в |
Метрологические и технические характеристики представлены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики
| Модель | Количество входов и выходов | Диапазон входного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной (к верхнему пределу диапазона выходного сигнала) погрешности преобразований, % | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала), приведенной дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
| 1 | 2 | 3 | 4 | 5 | 6 |
| PHG-AI-0220 | 2 входа 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-AI1-0220 | 2 входа 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-AI1-0140 | 1 вход 4 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-AI1-0130 | 1 вход 3 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-AI1-0110 | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-AI-0110 | 1 вход 1 выход | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-T1-0120* | 1 вход 2 выхода | Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C) | от 4 до 20 мА | ±0,1 (от диапазона выходного сигнала) | ±0,005 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| PHG-AI-0120 | 1 вход 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-AI1-0120 | 1 вход 2 выхода | от 4 до 20 мА | от 4 до 20 мА | ±0,1 | ±0,005 |
| PHG-T1-0220* | 2 входа 2 выхода | Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C) | от 4 до 20 мА | ±0,1 (от диапазона выходного сигнала) | ±0,005 |
| PHG-T2-0220* | 2 входа 2 выхода | Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C) | от 4 до 20 мА | ±0,1 (от диапазона выходного сигнала) | ±0,005 |
| PHG-T1-0110* | 1 вход 1 выход | Сигналы от термопреобразователей сопротивления (См. таблицу 3) (минимальный диапазон измерений 50 °C) | от 4 до 20 мА | ±0,1 (от диапазона выходного сигнала) | ±0,005 |
| PHG-T2-0120* | 1 вход 2 выхода | Сигналы от преобразователей термоэлектрических (См. таблицу 4) (минимальный диапазон измерений 50 °C) | от 4 до 20 мА | ±0,1 (от диапазона выходного сигнала) | ±0,005 |
Продолжение таблицы 2__________________________________________________________________________________________________
Примечания
1. При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 1 °C.
2. Пределы допускаемой погрешности в рабочих условиях у р, %, вычисляются по формулам:
- в диапазоне температуры окружающей среды от -20 до +15 °С
Ур = Уосн + Удоп • |t -15|,
- в диапазоне температуры окружающей среды от +25 до +60 °С
Ур = Уосн + Удоп • |t - 25|,
где у осн - пределы допускаемой основной погрешности;
у доп - пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающей среды относительно (от +15 до 25 °С) °С на каждый 1 °С;
t - температура окружающей среды, °С.
Таблица 3 - Типы и диапазоны измерений сигналов термопреобразователей сопротивления
| Тип | Диапазон измерений, °С* |
| Pt100 (а=0,00391°С-1, а=0,00385°С-1) | от -200 до +850 |
| Pt1000 (а=0,00391°С-1, а=0,00385°С-1) | от -200 до +850 |
| Ni1000 (а=0,00617°С-1) | от -60 до +250 |
| Cu50 (а=0,00426°С-1, а=0,00428°С-1) | от -50 до +150 |
| Cu100 (а=0,00426°С-1, а=0,00428°С-1) | от -50 до +150 |
| * Указан максимальный диапазон измерений. Диапазон измерений зависит от типа подключаемого датчика и настроек преобразователя. Конкретный диапазон измерений указывается в паспорте. | |
Таблица 4 - Типы и диапазоны измерений сигналов преобразователей термоэлектрических
| Тип | Диапазон измерений, °С* |
| T | от -200 до +400 |
| E | от -140 до +1000 |
| J | от -160 до +1200 |
| K | от -200 до +1370 |
| N | от -200 до +1300 |
| R | от -50 до +1760 |
| S | от -50 до +1760 |
| B | от +250 до +1820 |
| * Указан максимальный диапазон измерений. Диапазон измерений зависит от типа подключаемого датчика и настроек преобразователя. Конкретный диапазон измерений указывается в паспорте. | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20 до 35 |
| Потребляемая мощность, Вт, не более | 4 |
| Габаритные размеры, мм, не более | |
| - ширина | 17,5 |
| - высота | 118,0 |
| - глубина | 108,0 |
| Масса, г, не более | 150 |
| Условия эксплуатации | |
| - температура окружающей среды, °C | от -20 до +60 |
| - относительная влажность окружающей среды, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя в виде наклейки.
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователи измерительные PHG | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 4 руководства по эксплуатации
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-15295165-2023 «Технические условия. Преобразователи
измерительные PHG».
