Источники питания постоянного тока IT-M3100D, 91167-24

Источники питания постоянного тока IT-M3100D (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	91167-24
Наименование СИ	Источники питания постоянного тока
Обозначение типа СИ	IT-M3100D
Изготовитель	ITECH ELECTRONIC CO.,LTD., Китай
Год регистрации	2024
Срок свидетельства	30.01.2029
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на работе высокочастотного преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели.

Конструктивно источники выполнены в виде моноблока со съемным сетевым шнуром питания, в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.

На передней панели расположен цифровой дисплей с текущими значениями напряжения и силы постоянного тока, кнопки управления, кнопка включения/выключения питания и поворотный регулятор.

На задней панели источников расположены: выходные клеммы, слот для установки интерфейса дистанционного управления, клемма заземления, системная шина для объединения источников, разъем сети питания.

Источники выпускаются в модификациях IT-M3131D, IT-M3132D, IT-M3141D, IT-M3142D, отличающихся метрологическими характеристиками, потребляемой и максимальной выходной мощностью.

Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

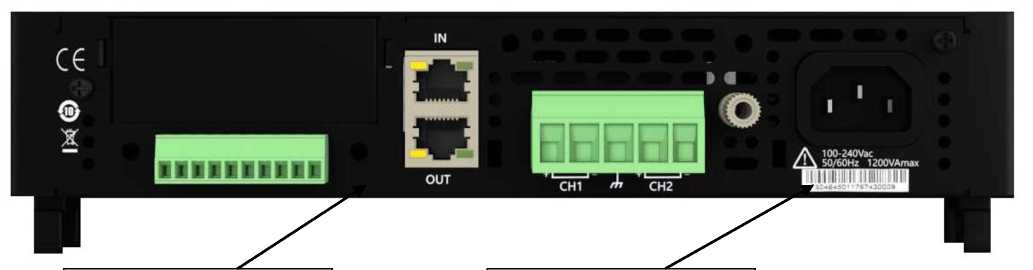

Место нанесения Место нанесения

знака утверждения серийного номера

типа

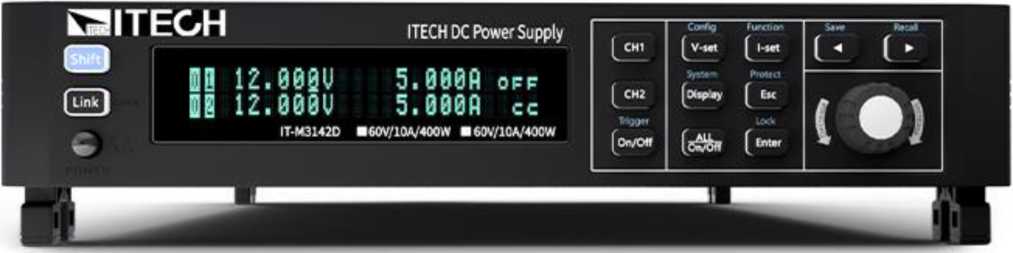

Рисунок 1 - Общий вид источников с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу источников, формирование и обработку цифровых данных. Внешнее ПО предназначено для контроля и управления источниками с помощью персонального компьютера.

Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Внешнее ПО является метрологически незначимым.

Встроенное ПО является метрологически значимым.

Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого встроенного ПО источников приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	0.18
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики

Значение

Диапазон воспроизведений напряжения постоянного тока, В:

- для модификаций IT-M3131D и IT-M3141D

- для модификаций IT-M3132D и IT-M3142D

от 0 до 30

от 0 до 60

Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, В:

- для модификаций IT-M3131D и IT-M3141D

- для модификаций IT-M3132D и IT-M3142D

±0,0003-U + 0,006

±0,0003-U + 0,012

Пределы допускаемой абсолютной дополнительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в

диапазоне рабочих температур, на каждый 1 °С, В

±0,00005-и-(|Токр.- Т0|) + 0,0005

Диапазон воспроизведений силы постоянного тока, А: - для модификаций IT-M3131D и IT-M3141D - для модификаций IT-M3132D и IT-M3142D

от 0 до 15

от 0 до 10

Пределы допускаемой абсолютной основной

погрешности воспроизведений силы постоянного тока, А: - для модификаций IT-M3131D и IT-M3141D

- для модификаций IT-M3132D и IT-M3142D

±0,0005 •I + 0,075

±0,0005-1 + 0,020

Пределы допускаемой абсолютной дополнительной погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, А

±0,00005-!-(|Токр - Т0|) + 0,0005

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

от +10 до +30 от 30 до 80

Примечания:

U - воспроизводимое источником значение напряжения постоянного тока, В;

I - воспроизводимое источником значение силы постоянного тока, А;

Токр. - значение температуры окружающей среды, °С;

То - значение верхней или нижней температуры нормальных условий измерений, °С.

Таблица 3 - Метрологические характеристики в режиме стабилизации напряжения

Модификация источников	Нестабильность выходного сигнала напряжения постоянного тока, В		Уровень пульсаций выходного напряжения постоянного тока, В3), не более
Модификация источников	при изменении напряжения питания от номинального значения в диапазоне от 100 до 240 В	при изменении тока нагрузки от Iмакс до 0,1-1макс2)
IT-M3131D	±0,0002 •U1) + 0,0005	±0,0004^U + 0,0008	0,008/0,060
IT-M3141D	±0,0002 •U + 0,0005	±0,0004^U + 0,0008
IT-M3132D	±0,0002-U + 0,0005	±0,0001 •U + 0,0008
IT-M3142D	±0,0002 •U + 0,0005	±0,0001 •U + 0,0008
1) U - воспроизводимое значение напряжения постоянного тока, В; 2) Iмакс - максимальное значение силы постоянного тока на нагрузке, А; 3) Среднеквадратическое значение/размах сигнала.

Таблица 4 - Метрологические характеристики в режиме стабилизации силы тока

Модификация источников	Нестабильность выходного сигнала силы постоянного тока, А		Уровень пульсаций выходной силы постоянного тока, А3), не более
Модификация источников	при изменении напряжения питания от номинального значения в диапазоне от 100 до 240 В	при изменении напряжения на нагрузке от Uмакс до 0,1- Uмакс2)
IT-M3131D	±0,0005^1) + 0,001	±0,0005 4 + 0,005	0,010
IT-M3141D	±0,0005-1 + 0,001	±0,0005 4 + 0,005	0,015
IT-M3132D	±0,0005-1 + 0,001	±0,0005 4 + 0,005	0,008
IT-M3142D	±0,0005 4 + 0,001	±0,0005 4 + 0,005	0,008

1) I - воспроизводимое значение силы постоянного тока, А;

2) Uмакс - максимальное значение напряжения постоянного тока на нагрузке, В;

3) Среднеквадратическое значение.

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Количество каналов	2
Максимальное значение выходной электрической мощности, Вт: - для модификаций IT-M3131D и IT-M3132D - для модификаций IT-M3141D и IT-M3142D	200 400
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	2301^ 50
Потребляемая мощность, ВА, не более: - для модификаций IT-M3131D и IT-M3132D - для модификаций IT-M3141D и IT-M3142D	600 1200
Габаритные размеры (ширинахдлинахвысота), мм, не более	234,0Х476,0Х52,9
Масса, кг, не более	5,5
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, %, не более	от 0 до +40 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус источника любым технологическим способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник питания постоянного тока	IT-M3100D	1 шт.
Руководство по эксплуатации	-	1 экз.
Шнур питания	-	1 шт.

Сведения о методах измерений

приведены в разделе 3 «Начало работы» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

«Источники питания постоянного тока IT-M3100D. Стандарт предприятия».
