Измерители сопротивления изоляции АКИП-8608 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, а также напряжения постоянного и переменного тока, измерения силы постоянного и переменного тока, сопротивления постоянному току, частоты переменного тока, электрической емкости.
| Номер в госреестре | 91168-24 |
| Наименование СИ | Измерители сопротивления изоляции |
| Обозначение типа СИ | АКИП-8608 |
| Изготовитель | RISHABH INSTRUMENTS PVT LTD., Индия |
| Год регистрации | 2024 |
| Срок свидетельства | 30.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители сопротивления изоляции АКИП-8608 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, а также напряжения постоянного и переменного тока, измерения силы постоянного и переменного тока, сопротивления постоянному току, частоты переменного тока, электрической емкости.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Конструктивно измерители выполнены в виде портативных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, поворотный переключатель режимов, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну цифровую шкалу, а также линейную шкалу, меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели измерителей расположен отсек, закрытый съемной крышкой, для установки элементов питания. На измеритель надет защитный чехол с упором-подставкой.
Измерители имеют возможность проводить измерения силы тока до 300 А с помощью токовых преобразователей (опция).
Измерители выпускаются в одной модификации АКИП-8608.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

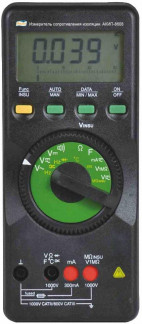

Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса измерителей может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.
Рисунок 1 - Общий вид измерителей, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления изоляции
|
Испытательное напряжение, В |
Диапазон измерений МОм |
Значение единицы младшего разряда k, кОм |
Пределы допускаемой абсолютной погрешности измерений |
|
1 |
2 |
3 |
4 |
|
50 |
от 0,1 до 1,6 |
1 |
±(0,05-R+15-k) |
|
от 1,4 до 16,0 |
10 |
||
|
от 14 до 155 |
100 |
||
|
100 |
от 0,1 до 3,1 |
1 |
|
|
от 2,8 до 31,0 |
10 |
||
|
от 28 до 310 |
100 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
250 |
от 0,1 до 0,8 |
1 |
±(0,03<И+10-к) |
|
от 0,7 до 8,0 |
10 |
||
|
от 7 до 80 |
100 |
||
|
от 70 до 800 |
1000 |
||
|
500 |
от 0,1 до 1,6 |
1 |
|
|
от 1,4 до 16,0 |
10 |
||
|
от 14 до 160 |
100 |
||
|
от 140 до 1600 |
1000 |
||
|
1000 |
от 0,1 до 3,1 |
1 |
|
|
от 2,8 до 31,0 |
10 |
||
|
от 28 до 310 |
100 |
||
|
от 280 до 3100 |
1000 |
||
|
Примечание: R - измеренное значение сопротивления изоляции, МОм. |
|||
Таблица 2 - Метрологические характеристики измерителей в режиме измерений напряжения постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
30,00 мВ |
0,01 мВ |
±(0,005-|0™|+3-к) |
|
300,0мВ |
0,1 мВ |
|
|
3,000 В |
1 мВ |
±(0,0025-Цвм+1-к) |
|
30,00 В |
10 мВ |
|
|
300,0 В |
100 мВ |
|
|
1000 В |
1 В |
±(0,0035-|0™|+1-к) |
|
Примечание: иизм - измеренное значение напряжения постоянного тока. |
||
Таблица 3 - Метрологические характеристики измерителей в режиме измерений напряжения переменного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц1) |
||||
|
от 15,0 до 29,9 |
от 30,0 до 44,9 |
от 45,0 до 64,9 |
от 65,0 до 399,9 |
от 400 до 500 |
||
|
3,000 В |
1 мВ |
±(0,01-иИЗм+ +5-к) |
±(0,005-0^+ +3-к) |
±(0,01-0™+ +3-к) |
±(0,02-0™+ +3-к) |
±(0,03-0™+ +3-к) |
|
30,00 В |
10 мВ |
|||||
|
300,0 В |
100 мВ |
|||||
|
1000 В |
1 В |
±(0,03-0™+ +7-к) |
||||
Примечание:
1) - минимально измеряемое значение частоты 45 Гц; иизм - измеренное значение напряжения переменного тока.
Таблица 4 - Метрологические характеристики измерителей в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
300,0 мкА |
0,1 мкА |
±(0,005-Ы+5-к) |
|
3,000 мА |
1 мкА |
±(0,005-Ы+2-к) |
|
30,00 мА |
10 мкА |
±(0,005^|1изм|+5^к) |
|
300,0 мА |
100 мкА |
|
|
Примечание: 1изм - измеренное значение силы постоянного тока. |
||
Таблица 5 - Метрологические характеристики измерителей в режиме измерений силы переменного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, в |
||
|
диапазонах частот, |
Гц |
|||
|
от 20,0 до 44,9 |
от 45,0 до 65,9 |
от 66 до 500 |
||
|
3,000 мА |
1 мкА |
±(0,02-1изм+3-к) |
±(0,015-1изм+4-к) |
±(0,03-1изм+3-к) |
|
300,0 мА |
100 мкА |
|||
Примечания:
1изм - измеренное значение силы переменного тока.
Таблица 6 - Метрологические характеристики измерителей в режиме измерений сопротивления постоянному току
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности |
|
30,00 Ом |
0,01 Ом |
±(0,005<Иизм+3-к) |
|
300,0 Ом |
0,1 Ом |
|
|
3,000 кОм |
1 Ом |
±(0,004<Киам+1-к) |
|
30,00 кОм |
10 Ом |
|
|
300,0 кОм |
100 Ом |
|
|
3,000 МОм |
1 кОм |
±(0,006<Ииам+1-к) |
|
30,00 МОм |
10 кОм |
±(0,02-Иизм+1-к) |
Примечание:
R-изм - измеренное значение сопротивления.
Таблица 7 - Метрологические характеристики измерителей в режиме измерений электрической емкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности1) |
|
30,00 нФ |
10 пФ |
±(0,01-Сиам+3-к) |
|
300,0 нФ |
100 пФ |
|
|
3,000 мкФ |
1 нФ |
|
|
30,00 мкФ |
10 нФ |
±(0,03-Сиам+3-к) |
|
Примечание: 1) - с использованием компенсации ёмкости измерительных проводов Сизм - измеренное значение емкости. |
||
Таблица 8 - Метрологические характеристики измерителей в режиме измерений частоты1)
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Гц |
|
300,0 Гц |
0,1 Гц |
±(0,005Пизм+Гк) |
|
3,000 кГц |
1 Гц |
|
|
30,00 кГц |
10 Гц |
|
|
100,0 кГц |
100 Гц |
|
|
Примечания: 1) - измерение частоты от 15 Гц. Fизм - измеренное значение частоты. |
||
Таблица 9 - Технические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,65 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
85х196х43 |
|
Питание |
9 В (шесть батарей типа ААА) |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 0 до +50 80 от 84,0 до 106,7 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель |
АКИП-8608 |
1 шт. |
|
Защитный (съемный) чехол с подставкой |
- |
1 шт. |
|
Измерительные провода |
- |
1 компл. |
|
Ремешок для переноски прибора |
- |
1 шт. |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
приведены в п. 6 «Порядок эксплуатации» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1А0-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Измерители сопротивления изоляции АКИП-8608».
| Зарегистрировано поверок | 51 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
