| Номер в госреестре | 91170-24 |
| Наименование СИ | Дозиметры многоканальные клинические |
| Обозначение типа СИ | МКД-04 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт технической физики и автоматизации" (АО "НИИТФА"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 30.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры многоканальные клинические МКД-04 (далее - дозиметры) предназначены для измерений мощности поглощенной дозы и поглощенной дозы фотонного излучения в воде.
Конструктивно дозиметры состоят из основных частей - сцинтилляционного блока детектирования ионизирующего излучения (далее - БД), блока регистрации и обработки информации (далее - БРОИ), соединяемых между собой кабелями, и программного обеспечения «Медицинский дозиметр». БД выполнен в виде выносного зонда, представляющего собой сцинтилляционный детектор, размещенный в герметичном водонепроницаемом корпусе и соединенный с БРОИ с помощью многожильного электрического кабеля.
Чувствительным к ионизирующему излучению элементом детектора является сцинтилляционное волокно, к одному торцу которого приклеено зеркало, а к другому торцу - транспортное прозрачное волокно того же диаметра. Сцинтилляционный свет проходит по волокнам и регистрируется на дальнем конце фотоприемником, в качестве которого используется кремниевый фотоэлектронный умножитель SiPM (далее - SiPM). Для учета и последующего вычитания черенковского света, возбуждаемого в световоде, в корпусе детектора уложено еще одно прозрачное волокно того же размера. Для считывания сигнала с этого волокна используется отдельный SiPM. Кроме того, в корпусе рядом с фотоприемниками находится датчик температуры, используемый для программной коррекции коэффициента усиления SiPM.
Усиленный ток фотоприемников по соединительному кабелю поступает на вход БРОИ. Плата преобразования сигнала, собранная по классической схеме преобразователя «ток -напряжение», включает в себя аналогово-цифровой преобразователь (далее - АЦП) и производит обработку результатов измерений, а также передает информацию об измеряемой величине через сетевой модуль ввода-вывода при помощи интерфейса Ethernet.
Общий вид БРОИ дозиметров с указанием мест нанесения пломбы в виде наклейки и размещения знака утверждения типа приведен на рисунке 1. Общий вид БД дозиметров приведен на рисунке 3.
Нанесение знака поверки на дозиметр не предусмотрено.
Заводской номер в цифровом формате наносится методом лазерной печати. Место нанесения заводского номера представлено на рисунке 2.

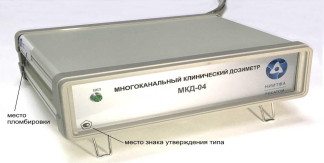

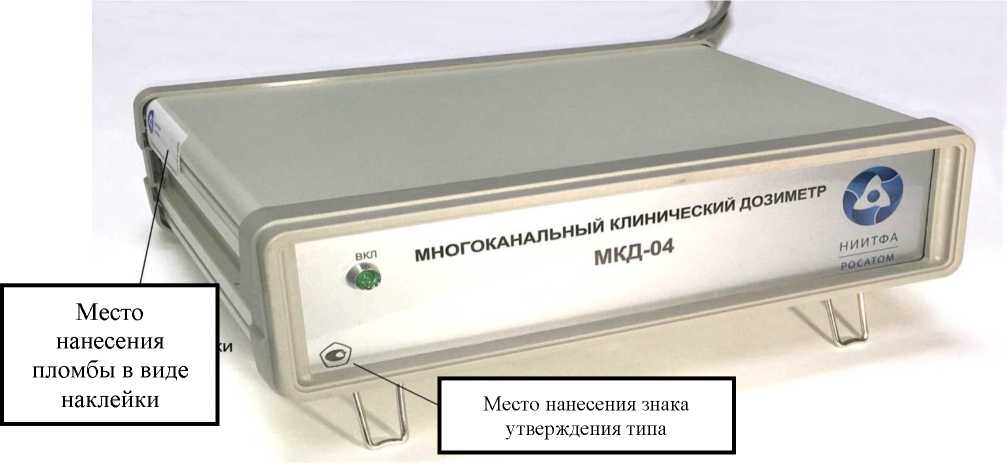

Рисунок 1 - Общий вид блока регистрации и обработки информации дозиметров многоканальных клинических МКД-04

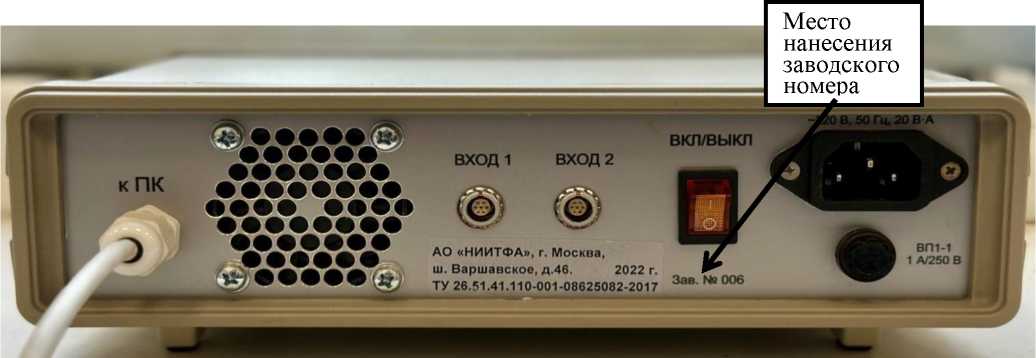

Рисунок 2 - Общий вид блока регистрации и обработки информации дозиметров многоканальных клинических МКД-04 (задняя панель)

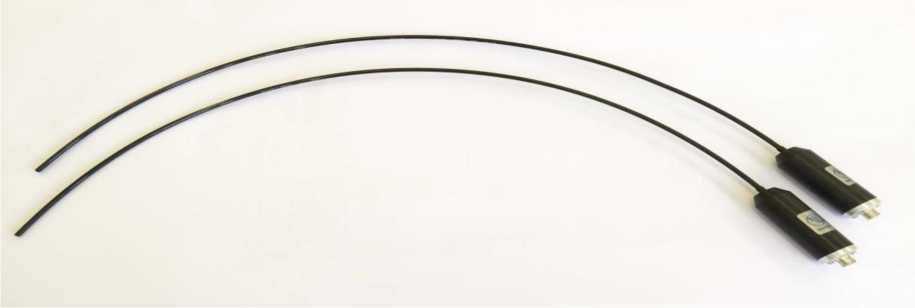

Рисунок 3- Общий вид сцинтилляционного блока детектирования ионизирующего излучения дозиметров многоканальных клинических МКД-04
Программное обеспечение (далее - ПО) «Медицинский дозиметр» реализует следующие функции: режим авторизации; обработки, отображения и сохранения данных; просмотра ранее сохраненных данных; отображения состояния оборудования; отображения и редактирования параметров детекторов.
Уровень защиты ПО «Медицинский дозиметр» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Медицинский дозиметр» |
| Номер версии (идентификационный номер) ПО | 1.0.0.Х |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 9476Е0ВЕ |
| Алгоритм вычисления идентификатора ПО | CRC32 |
| Примечания. 1) Х - метрологически незначимая часть. 2) Контрольная сумма исполняемого кода относится к версии программного обеспечения 1.0.0.11. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мощности поглощенной дозы в воде для энергии излучения радионуклида 60Со, мГр/мин | от 10 до 5.103 |
| Диапазон измерений поглощенной дозы в воде для энергии излучения радионуклида 60Со, Гр | от 0,01 до Г103 |
| Пределы допускаемой основной относительной погрешности измерений мощности поглощенной дозы в воде и поглощенной дозы в воде для энергии излучения радионуклида 60Со, % | ±4,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Пределы дополнительной погрешности измерений, обусловленной анизотропией чувствительности при вращении детектора вокруг продольной оси (в диапазоне углов падения излучения от 0 до 360°) и при вращении детектора вокруг оси перпендикулярной продольной оси детектора (в диапазоне углов от 0 до 180°), % | ±0,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Нестабильность показаний дозиметра за время непрерывной работы, % | ±1,0 |
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | от 198 до 242 от 47 до 53 |
| Потребляемая мощность, В^А, не более | 20 |
| Время установления рабочего режима, мин, не более | 15 |
| Габаритные размеры, мм, не более: | |
| БРОИ | |
| длина | 260 |
| Наименование характеристики | Значение |
| ширина | 220 |
| высота | 70 |
| Габаритные размеры, мм, не более: | |
| БД | |
| диаметр | 30 |
| длина | 1000 |
| Масса (без соединительного кабеля), кг, не более | 1,8 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Средний срок службы, лет, не менее | 5 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре +30 °C, %, не более - атмосферное давление, кПа | от +15 до +30 75 от 84 до 106,7 |
наносится методом компьютерной графики на титульный лист документа ВШЛК.418263.001 РЭ «Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации» и на корпус дозиметров в виде специальной наклейки.
Таблица 3 - Комплект поставки дозиметров
| Обозначение | Наименование | Количество | Примечание |
| ВШЛК.418263.001 | Дозиметр многоканальный клинический МКД-04 в составе: | ||
| ВШЛК.418223.001 | Сцинтилляционный блок детектирования ионизирующего излучения | 1 шт. | * |
| Блок регистрации и обработки информации | 1 шт. | ||
| Кабель сетевой | 1 шт. | ||
| ВШЛК.746611.002 | Кабель соединительный | 1 шт. | * ** |
| Программное обеспечение «Медицинский дозиметр» | 1 шт. | ||
| ВШЛК.418263.001 РЭ | Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации | 1 шт. | |
| 1703.00001-01 34 01 | ПО «Медицинский дозиметр». Руководство оператора | 1 шт. | |
| ВШЛК.418263.001 ПС | Дозиметр многоканальный клинический МКД-04. Паспорт | 1 шт. | |
| Методика поверки | 1 шт. | ||
| Примечания: * - Количество в зависимости от заказа на поставку; * * - В зависимости от заказа поставляется кабель длиной 10 м или 20 м. | |||
приведены в разделе 10 «Порядок работы с дозиметром» документа ВШЛК.418263.001 РЭ
«Дозиметр многоканальный клинический МКД-04. Руководство по эксплуатации».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений, поглощенной дозы и мощности поглощенной дозы протонного излучения, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2359;
ТУ 26.51.41.110-001-08625082-2017. Дозиметр многоканальный клинический МКД-04. Технические условия.
