Государственный реестр средств измерений

Тензометры 12ХХ, 91175-24

Тензометры 12ХХ (далее - тензометры) предназначены для измерений деформации растяжения и сжатия элементов конструкций зданий, сооружений, технологического оборудования.
Карточка СИ
Номер в госреестре 91175-24
Наименование СИ Тензометры
Обозначение типа СИ 12ХХ
Изготовитель ACE INSTRUMENT CO., LTD, Республика Корея
Год регистрации 2024
Срок свидетельства 30.01.2029
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Тензометры 12ХХ (далее - тензометры) предназначены для измерений деформации растяжения и сжатия элементов конструкций зданий, сооружений, технологического оборудования.

Описание

Принцип действия тензометров основан на изменении собственной частоты колебаний струны тензометра в зависимости от ее деформации.

Тензометры конструктивно состоят из трубки из нержавеющей стали с фланцами на обоих торцах и натянутой струной между фланцами внутри трубки, водонепроницаемого узла считывания с электромагнитной катушкой. Для компенсации деформации обусловленной изменением температуры в корпус тензометра встроен термистор.

Тензометры 12ХХ представлены тремя моделями, которые отличаются особенностями конструкции, метрологическими и техническими характеристиками согласно таблице 1:

- 1220 - стандартные для установки на поверхность;

- 1240 - стандартные для закладки в бетон;

- 1215 - миниатюрный для монтажа точечной сваркой.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Заводской номер имеет цифровое обозначение и наносится методом печати на наклейку, закрепляемую на сигнальном кабеле тензометра. Наименование и адрес сайта производителя состоят из латинских букв и наносятся на корпус тензометра.

Пломбирование тензометров не предусмотрено. Конструкция тензометров обеспечивает ограничение доступа к частям тензометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

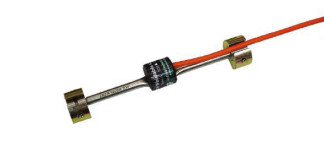

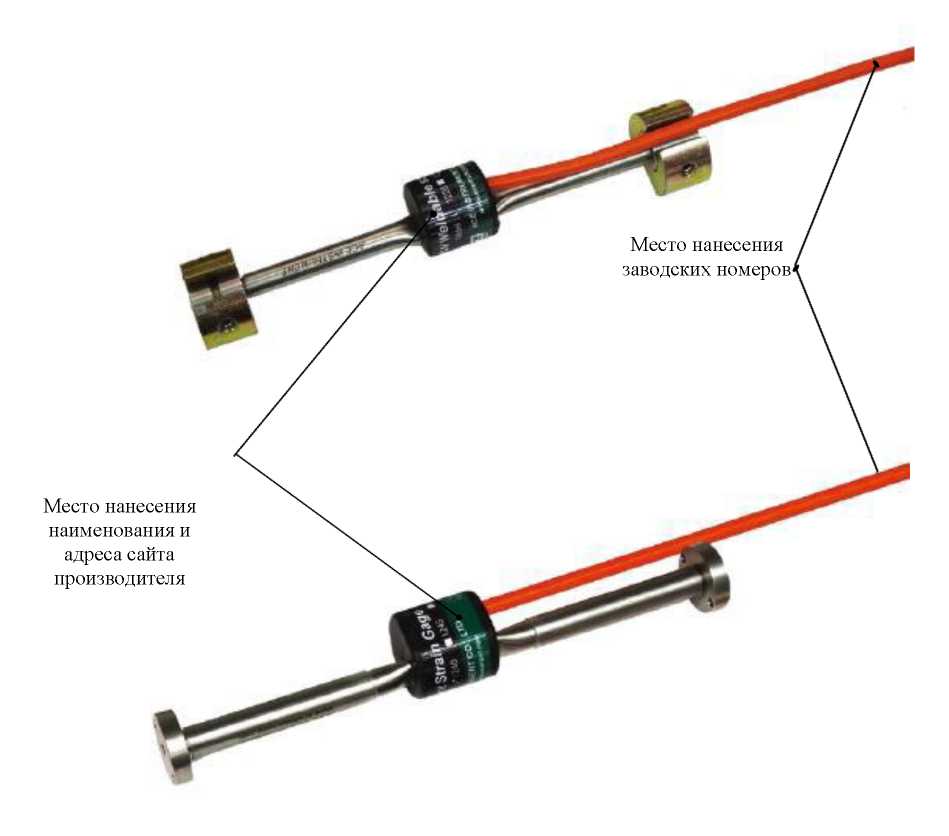

Общий вид тензометров, обозначение места нанесения заводских номеров представлен на рисунке 1.

Рисунок 1 - Общий вид тензометров 12ХХ, обозначение места нанесения заводских номеров

Технические характеристики

Таблица 1 - Метрологические и технические характеристики тензометров

Наименование характеристики

Значение для моделей

1220

1240

1215

Диапазон измерений деформации, млн-1

от - 2000 до +2000

от - 1650 до +1650

Пределы допускаемой приведенной к ширине     диапазона     измерения

погрешности измерений деформации при использовании общего для модели градуировочного         коэффициента

(индивидуального      градуировочного

коэффициента*) (C.F.), %

±2,5 (±1,0)

±5 (±1,0)

Пределы допускаемой дополнительной приведенной к ширине диапазона измерения погрешности измерений деформации,            обусловленной

отклонением температуры от 20 °С, %/10 °С

±0,1

Наименование характеристики

Значение для моделей

1220

1240

1215

Функция преобразования частоты в относительную деформацию**

△£= C. F.- (F22 - F2) + (Т2 - Т1) • (Tcs — Tcc)

Номинальная измерительная база, мм

150

153

51,5

Диапазон    изменений    частоты

выходного сигнала, Гц

от 450 до 1200

от 1500 до 2600

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +80

Габаритные размеры, мм, не более

- высота

- ширина

- длина

28

24

169

22

24

159

8

15

68

Масса, кг, не более

0,2

0,3

0,1

* - по заказу;

* * где Д£- относительная деформация, млн-1; C.F. - индивидуальный или общий в зависимости от модели датчика калибровочный коэффициент, млн-1/Гц2; F2,1 - частота колебания струны 1 - первоначальная, 2 - во время измерений, Гц; Т21 - температура окружающей среды, 1 -первоначальная, 2 - во время измерений, °С; Tcs - температурный коэффициент линейного расширения датчика, равный 11 млн-1/°С; Tcc - температурный коэффициент линейного расширения материала, на который устанавливается датчик, млн-1/°С. Температура по результатам измерения с помощью встроенного термистора определяется формулой Т = (Л+в ln^+c (lnR)3 — 273,2, где ^ = 1,4051 • 10-3, В = 2,369 • 10-4, С= 1,019 • 10-7.

Знак утверждения типа

наносят на титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тензометры

12ХХ

1 шт.

Упаковка

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

ДРГФ.406129.010ПС

1 экз.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в п. 5 «Считывание показаний» руководства по эксплуатации.

Нормативные документы

ACE INSTRUMENT CO., LTD. Стандарт предприятия СТП 2/22. Тензометры 12ХХ.

Зарегистрировано поверок 121
Поверителей 1
Актуальность данных 06.12.2024
