| Номер в госреестре | 91177-24 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | Norgau |
| Изготовитель | Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва. |
| Год регистрации | 2024 |
| Срок свидетельства | 29.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули Norgau (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубины.
Штангенциркули изготавливаются в следующих модификациях:
- NCV - с отсчетом по нониусу;
- NCR - с отсчетом по круговой шкале;
- NCD - с цифровым отсчетным устройством.
Принцип действия штангенциркулей модификации NCV основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Оцифровка шкалы на штанге штангенциркуля начинается с нулевой отметки.
Принцип действия штангенциркулей модификации NCR основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом. Оцифровка шкалы на штанге штангенциркуля начинается с нулевой отметки.
Принцип действия штангенциркулей модификации NCD основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Штангенциркули модификаций NCV, NCR, NCD имеют различные конструктивные особенности:
Штангенциркули модификации NCV двусторонние с глубиномером состоят из штанги, рамки, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера.
Штангенциркули модификации NCV двусторонние без глубиномера состоят из штанги, рамки, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCV односторонние состоят из штанги, рамки, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCR двусторонние с глубиномером состоят из штанги, рамки, зажимающего элемента (стопорного винта), приводного ролика, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, отсчетного устройства с круговой шкалой, стопорного винта круговой шкалы (стопора), глубиномера.
Штангенциркули модификации NCD двусторонние с глубиномером состоят из штанги, рамки с установленным на нее цифровым отсчетным устройством, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера. Могут оснащаться приводным роликом.
Штангенциркули модификации NCD двусторонние без глубиномера состоят из штанги, рамки с установленным на нее цифровым отсчетным устройством, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCD односторонние состоят из штанги, рамки с установленным на нее цифровым отсчетным устройством, зажимающего элемента (стопорного винта), губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки (микроподачи), стопорного винта микроподачи.
Штангенциркули модификации NCD с индексом 67 (NCD-67) имеют степень защиты IP 67 от проникновения пыли и влаги.
Штангенциркули могут быть оснащены плоским или цилиндрическим глубиномером.
Для расширения функциональных возможностей (измерения высоты, уступов, и др.) штангенциркули могут оснащаться приспособлениями и (или) вспомогательными измерительными поверхностями.
Цвет циферблата у штангенциркулей модификации NCR не влияет на метрологические характеристики и может отличаться от приведенного на рисунке 4.
Корпус цифрового отсчетного устройства, количество и расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунках 5 -8, что не влияет на метрологические характеристики штангенциркулей.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на оборотную сторону штанги штангенциркуля методом лазерной гравировки в месте, указанном на рисунке 10. На лицевой или оборотной сторонах штанги и/или рамки допускается нанесение дополнительной маркировки (модификация, артикул производителя).

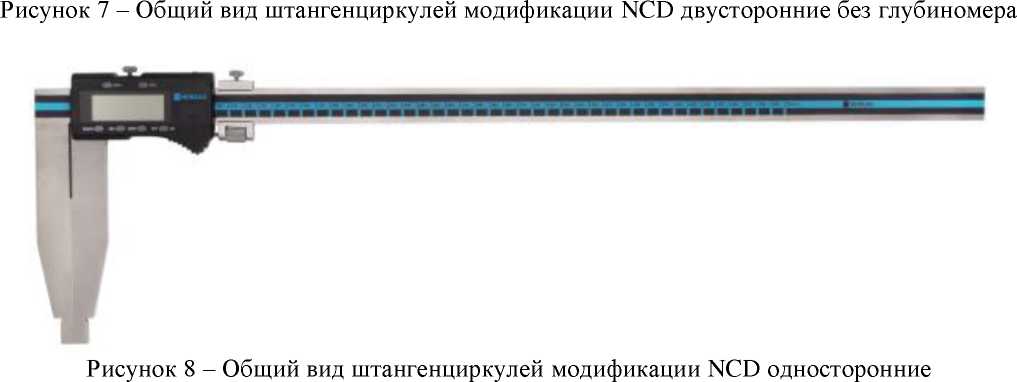

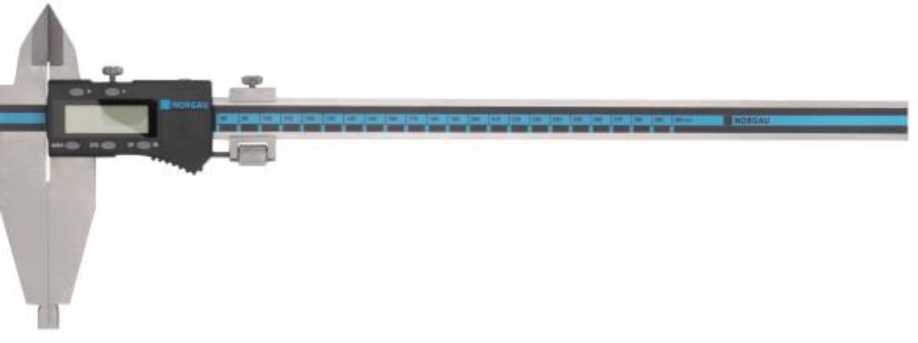

Общий вид штангенциркулей приведен на рисунках 1 - 8.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Общий вид маркировки штангенциркулей приведен на рисунке 9.

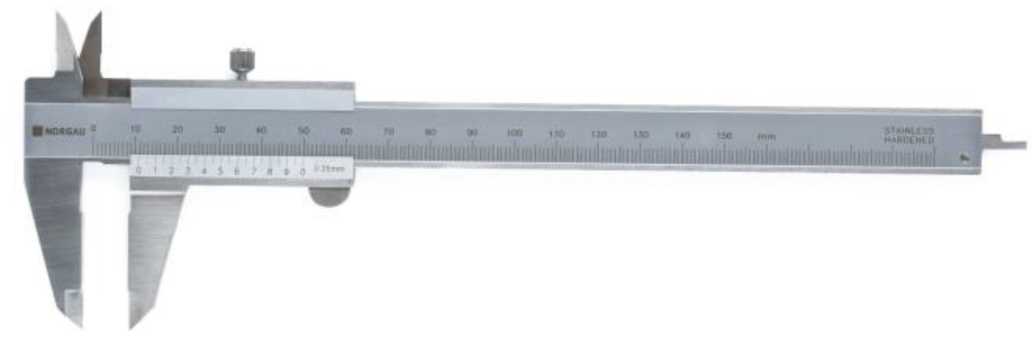

Рисунок 1 - Общий вид штангенциркулей модификации NCV двусторонние с глубиномером
Рисунок 2 - Общий вид штангенциркулей модификации NCV двусторонние без глубиномера
Рисунок 3 - Общий вид штангенциркулей модификации NCV односторонние

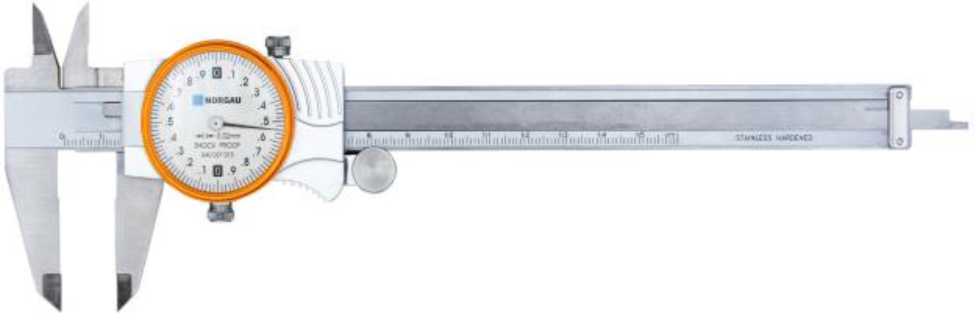

Рисунок 4 - Общий вид штангенциркулей модификации NCR двусторонние с глубиномером

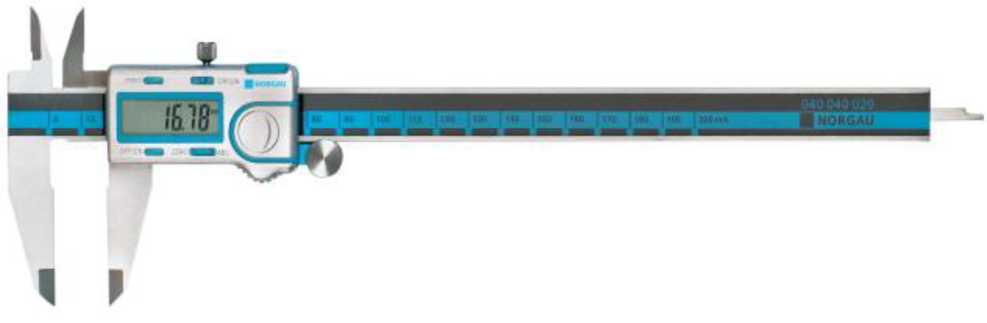

Рисунок 5 - Общий вид штангенциркулей модификации NCD двусторонние с глубиномером

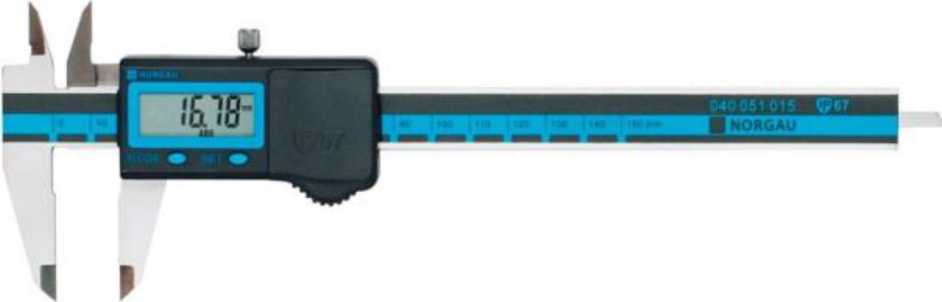

Рисунок 6 - Общий вид штангенциркулей модификации NCD двусторонние с глубиномером со степенью защиты IP 67
Рисунок 9 - Общий вид маркировки модификации

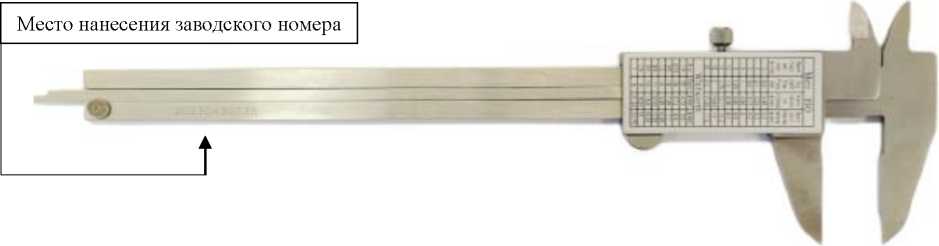

Рисунок 10 - Место нанесения заводского номера
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства, размер сдвинутых до соприкосновения
губок с цилиндрическими поверхностями.
| Модификация | Диапазон измерений наружных размеров,мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм | |
| ncv | двусторонние с глубиномером | от 0 до 150 | _ | 0,05 |
| от 0 до 200 | _ | 0,05 | ||
| от 0 до 300 | _ | 0,05 | ||
| двусторонние без глубиномера; односторонние | от 0 до 300 | 10 | 0,05 | |
| от 0 до 400 | 20 | 0,05 | ||
| от 0 до 500 | 20 | 0,05 | ||
| от 0 до 600 | 20 | 0,05 | ||
| от 0 до 800 | 20 | 0,05 | ||
| от 0 до 1000 | 20 | 0,05 | ||
| от 0 до 1500 | 20 | 0,05 | ||
| от 0 до 2000 | 20 | 0,05 | ||
| ncr | двусторонние с глубиномером | от 0 до 150 | _ | 0,02 |
| от 0 до 200 | _ | 0,02 | ||
| от 0 до 300 | _ | 0,02 | ||
| ncd | двусторонние с глубиномером | от 0 до 150 | _ | 0,01 |
| от 0 до 200 | _ | 0,01 | ||
| от 0 до 300 | _ | 0,01 | ||
| двусторонние без глубиномера; односторонние | от 0 до 300 | 10 | 0,01 | |
| от 0 до 400 | 20 | 0,01 | ||
| от 0 до 500 | 20 | 0,01 | ||
| от 0 до 600 | 20 | 0,01 | ||
| от 0 до 800 | 20 | 0,01 | ||
| от 0 до 1000 | 20 | 0,01 | ||
| от 0 до 1500 | 20 | 0,01 | ||
| от 0 до 2000 | 20 | 0,01 | ||
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений наружных размеров.
| Диапазон измерений наружных размеров, мм | Пределы допускаемой абсолютной погрешности, мм | ||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |
| 0,05 | 0,02 | 0,01 | |
| от 0 до 150 | ± 0,05 | ± 0,03 | ± 0,03 |
| от 0 до 200 | ± 0,05 | ± 0,03 | ± 0,03 |
| от 0 до 300 | ± 0,05 | ± 0,04 | ± 0,04 |
Продолжение таблицы № 2
| Диапазон измерений наружных размеров, мм | Пределы допускаемой абсолютной погрешности, мм | ||
| при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |
| 0,05 | 0,02 | 0,01 | |
| от 0 до 400 | ± 0,05 | _ | ± 0,04 |
| от 0 до 500 | ± 0,08 | ± 0,05 | |
| от 0 до 600 | ± 0,08 | ± 0,05 | |
| от 0 до 800 | ± 0,10 | — | ± 0,06 |
| от 0 до 1000 | ± 0,15 | ± 0,07 | |
| от 0 до 1500 | ± 0,18 | ± 0,11 | |
| от 0 до 2000 | ± 0,20 | ± 0,14 | |
Таблица 3 - Метрологические и технические характеристики, условия эксплуатации.
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности при измерении глубины 20 мм, мм, не более: - при значении отсчета по нониусу 0,05 мм - с ценой деления круговой шкалы 0,02 мм - с шагом дискретности цифрового отсчетного устройства 0,01 мм | ± 0,10 ± 0,05 ± 0,05 |
| Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более | 0,01 |
| Отклонение от прямолинейности торца штанги штангенциркулей модификаций NCV, NCR, NCD двусторонних с глубиномером, мм, не более | 0,01 |
| Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм | ± 0,05 |
| Отклонение от параллельности цилиндрических измерительных поверхностей губок для измерений внутренних размеров, мм, не более | 0,03 |
| Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров, установленных на размер 10 мм, у штангенциркулей модификаций NCV, NCR, NCD двусторонних с глубиномером, мм, не более | 1О+о.о7 ±u-Q,04 |
| Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров у штангенциркулей, установленных на размер 10 мм, модификаций NCV, NCR, NCD двусторонних с глубиномером, мм, не более | 0,03 |
| Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров на 100 мм длины губок, мм, не более - в диапазоне измерений до 400 мм включ. - в диапазоне измерений св. 400 мм | 0,01 0,05 |
| Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей, мкм, не более | 0,40 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 4 - Длина вылета губок штангенциркулей.
| Модификация | Диапазон измерений наружных размеров, мм | 11), мм не более | 112), мм не более | 123), мм не более | 1з4), мм не более | |
| NCV | двусторонние с глубиномером | от 0 до 150 | 45 | 22 | _ | _ |
| от 0 до 200 | 55 | 25 | _ | _ | ||
| от 0 до 300 | 65 | 27 | _ | _ | ||
| двусторонние без глубиномера | от 0 до 300 | 95 | _ | 45 | 17 | |
| от 0 до 400 | 105 | _ | 61 | 24 | ||
| от 0 до 500 | 155 | _ | 61 | 24 | ||
| от 0 до 600 | 155 | _ | 73 | 30 | ||
| от 0 до 800 | 155 | _ | 73 | 30 | ||
| от 0 до 1000 | 155 | _ | 73 | 30 | ||
| от 0 до 1500 | 205 | _ | 85 | 30 | ||
| от 0 до 2000 | 205 | _ | 85 | 30 | ||
| односторонние | от 0 до 300 | 95 | _ | _ | 17 | |
| от 0 до 400 | 105 | _ | _ | 24 | ||
| от 0 до 500 | 155 | _ | _ | 24 | ||
| от 0 до 600 | 155 | _ | _ | 30 | ||
| от 0 до 800 | 155 | _ | _ | 30 | ||
| от 0 до 1000 | 155 | _ | _ | 30 | ||
| от 0 до 1500 | 205 | _ | _ | 30 | ||
| от 0 до 2000 | 205 | _ | _ | 30 | ||
| NCR | двусторонние с глубиномером | от 0 до 150 | 45 | 22 | _ | _ |
| от 0 до 200 | 55 | 25 | _ | _ | ||
| от 0 до 300 | 65 | 27 | _ | _ | ||
| NCD | двусторонние с глубиномером | от 0 до 150 | 45 | 22 | _ | _ |
| от 0 до 200 | 55 | 25 | _ | _ | ||
| от 0 до 300 | 65 | 27 | _ | _ | ||
| двусторонние без глубиномера | от 0 до 300 | 95 | _ | 50 | 17 | |
| от 0 до 400 | 105 | _ | 61 | 24 | ||
| от 0 до 500 | 155 | _ | 61 | 30 | ||
| от 0 до 600 | 155 | _ | 61 | 30 | ||
| от 0 до 800 | 155 | _ | 61 | 30 | ||
| от 0 до 1000 | 155 | _ | 73 | 30 | ||
| от 0 до 1500 | 205 | _ | 85 | 30 | ||
| от 0 до 2000 | 205 | _ | 85 | 30 | ||
| односторонние | от 0 до 300 | 95 | _ | _ | 17 | |
| от 0 до 400 | 105 | _ | _ | 24 | ||
| от 0 до 500 | 155 | _ | _ | 24 | ||
| от 0 до 600 | 155 | _ | _ | 30 | ||
| от 0 до 800 | 155 | _ | _ | 30 | ||
| от 0 до 1000 | 155 | _ | _ | 30 | ||
| от 0 до 1500 | 205 | _ | _ | 30 | ||
| от 0 до 2000 | 205 | _ | _ | 30 | ||
Продолжение таблицы № 4_____________________________________________________
Примечание:
- Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров;
2) - Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров;
3) - Вылет губок с кромочными измерительными поверхностями для измерений наружных размеров;
4) - Вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров.
Таблица 5 - Габаритные размеры и масса.
| Модификация | Диапазон измерений наружных размеров,мм | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более | |
| NCV | двусторонние с глубиномером | от 0 до 150 | 258х98х17 | 0,200 |
| от 0 до 200 | 321х111х18 | 0,250 | ||
| от 0 до 300 | 430х123х19 | 0,300 | ||
| двусторонние без глубиномера | от 0 до 300 | 470х170х20 | 0,650 | |
| от 0 до 400 | 600х200х21 | 1,050 | ||
| от 0 до 500 | 700х250х21 | 1,350 | ||
| от 0 до 600 | 864х268х28 | 2,500 | ||
| от 0 до 800 | 1064х268х28 | 2,750 | ||
| от 0 до 1000 | 1264х268х28 | 3,150 | ||
| от 0 до 1500 | 1856х342х31 | 6,300 | ||
| от 0 до 2000 | 2325х342х31 | 7,650 | ||
| односторонние | от 0 до 300 | 470х142х20 | 0,750 | |
| от 0 до 400 | 600х158х21 | 1,150 | ||
| от 0 до 500 | 700х208х21 | 1,250 | ||
| от 0 до 600 | 864х220х28 | 2,550 | ||
| от 0 до 800 | 1064х196х28 | 2,650 | ||
| от 0 до 1000 | 1264х220х27 | 2,850 | ||
| от 0 до 1500 | 1856х258х31 | 6,150 | ||
| от 0 до 2000 | 2325х258х31 | 7,550 | ||
| NCR | двусторонние с глубиномером | от 0 до 150 | 266х98х28 | 0,200 |
| от 0 до 200 | 316х111х28 | 0,250 | ||
| от 0 до 300 | 430х123х28 | 0,350 | ||
| NCD | двусторонние с глубиномером | от 0 до 150 | 266х98х27 | 0,200 |
| от 0 до 200 | 316х111х27 | 0,250 | ||
| от 0 до 300 | 430х123х27 | 0,300 | ||
| двусторонние без глубиномера | от 0 до 300 | 470х174х28 | 0,650 | |
| от 0 до 400 | 608х200х28 | 1,050 | ||
| от 0 до 500 | 706х250х28 | 1,250 | ||
| от 0 до 600 | 808х250х28 | 1,350 | ||
| от 0 до 800 | 1068х268х34 | 2,750 | ||
Продолжение таблицы № 5
| Модификация | Диапазон измерений наружных размеров,мм | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более | |
| NCD | двусторонние без глубиномера | от 0 до 1000 | 1264х268х34 | 2,350 |
| от 0 до 1500 | 1800х338х37 | 6,600 | ||
| от 0 до 2000 | 2325х342х37 | 7,300 | ||
| односторонние | от 0 до 300 | 470х144х27 | 0,650 | |
| от 0 до 400 | 608х168х28 | 0,950 | ||
| от 0 до 500 | 708х208х28 | 1,150 | ||
| от 0 до 600 | 808х218х28 | 1,200 | ||
| от 0 до 800 | 1068х224х35 | 2,550 | ||
| от 0 до 1000 | 1264х224х35 | 2,750 | ||
| от 0 до 1500 | 1800х258х37 | 6,450 | ||
| от 0 до 2000 | 2325х258х37 | 7,150 | ||
наносится на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средства измерений.
| Наименование | Обозначение | Количество |
| Штангенциркуль | Norgau | 1 шт. |
| Элемент питания для штангенциркулей модификации NCD | _ | 1 шт. |
| Паспорт для штангенциркулей модификаций: NCV NCR NCD | ШЦ. NCV.OOinC ШЦ. NCR.00inC ШЦ. NCD.00inC | 1 экз. |
| Футляр | — | 1 шт. |
| Дополнительные принадлежности к средству измерений* | _ | По отдельному заказу |
| * По дополнительному заказу допускается оснащать штангенциркули приспособлениями и (или) вспомогательными измерительными поверхностями для расширения функциональных возможностей. | ||
приведены в разделе 8.3 «Порядок работы» паспорта штангенциркулей.
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-001-49360276-2023 «Штангенциркули Norgau. Технические условия».
