Контроллеры многофункциональные ARIS-11xx (далее - ARIS-11xx) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, измерения и вычисления параметров электрической энергии и показателей качества электрической энергии (далее - ПКЭ), формирования собственной шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (ГНСС: ГЛОНАСС) и других источников с национальной шкалой координированного времени Российской Федерации UTC(SU).
Карточка СИ
Номер в госреестре 91179-24
Наименование СИ Контроллеры многофункциональные
Обозначение типа СИ ARIS-11xx
Изготовитель Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург
Год регистрации 2024
Срок свидетельства 29.01.2029
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Контроллеры многофункциональные ARIS-llxx (далее - ARIS-11xx) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, измерения и вычисления параметров электрической энергии и показателей качества электрической энергии (далее - ПКЭ), формирования собственной шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (ГНСС: ГЛОНАСС) и других источников с национальной шкалой координированного времени Российской Федерации UTC(SU).

Описание

Принцип работы ARIS-11xx основан на обмене данными процессорного модуля с функциональными модулями по внутренней шине, а также на аналого-цифровом преобразовании (далее - АЦП) унифицированных аналоговых сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы, также - на агрегации данных, получаемых с объектов контроля, и передаче этих данных в вышестоящие центры сбора. Объекты контроля - счетчики электроэнергии и другие цифровые измерительные устройства (далее - ЦИУ) - подключаются к ARIS-11xx с использованием цифровых интерфейсов Ethernet, RS-485, RS-232, а также через сети беспроводной мобильной связи (2G/3G и, при комплектации соответствующим модемом, 4G); аналогичные каналы связи используются для передачи данных на вышестоящие уровни. ARIS-11xx осуществляют обмен данными с другими устройствами по протоколам обмена.

Основные функции, обеспечиваемые ARIS-11xx, следующие:

- измерения и вычисления напряжения и силы переменного тока, частоты, мощности, показателей качества электрической энергии;

- учет электрической энергии;

- формирование собственной шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем ГНСС и других источников с национальной шкалой координированного времени Российской Федерации UTC (SU);

- организация сбора, передачи и обработки данных;

- сбор и хранение данных коммерческого и технического учета электрической энергии;

- сбор данных с микропроцессорных измерительных преобразователей (далее - МИП), приборов измерений показателей качества электрической энергии, микропроцессорных терминалов релейной защиты и автоматики, модулей ввода-вывода дискретных и аналоговых сигналов по стандартным цифровым протоколам Modbus, МЭК 60870-5-101, МЭК 60870-5-104, МЭК 60870-5-103, МЭК 61850-8-1, SPA, Старт и др., а также - по проприетарным протоколам устройств;

- опрос счетчиков электроэнергии по проприетарным протоколам и по протоколу МЭК 62056 (DLMS/COSEM и СПОДЭС);

- сбор информации о состоянии объектов измерений и о результатах измерений (объект измерений - сетевая подстанция, вводное распределительное устройство, на которых организуется учет электроэнергии; состояние объекта - данные, полученные по каналам телесигнализации и телеизмерения);

- обеспечение автоматического поиска счетчиков и включение в схему опроса (с соответствующим модемом) при предоставлении производителями приборов учета соответствующих интерфейсов и протоколов обмена данными;

- синхронизация шкал времени счетчиков, МИП, ЦИУ с собственной шкалой времени по протоколам ГОСТ Р МЭК 60870-5-101, ГОСТ Р МЭК 60870-5-103, ГОСТ Р МЭК 60870-5104, NTP (NTPv4), МЭК 62056 (DLMS/COSEM и СПОДЭС), по проприетарным протоколам устройств;

- регистрация дискретных сигналов о состоянии оборудования;

- прием и выдача команд управления;

- запись осциллограмм;

- обработка пользовательских алгоритмов, в том числе алгоритмов оперативных блокировок.

ARIS-11xx используются для автоматизации: энергообъектов (трансформаторная подстанция, распределительный пункт, ПС), объектов генерации (в том числе возобновляемые источники энергии), промышленных предприятий и предприятий нефтегазовой промышленности, в составе Smart Grid (САВС / FLISR), автоматизированных систем управления технологическими процессами подстанций, систем сбора и передачи информации, систем обмена технологической информацией с автоматизированной системой системного оператора, автоматизированных систем технического учета электроэнергии, автоматизированных систем управления энергоснабжением и другое.

ARIS-11xx являются модульными проектно-компонуемыми устройствами. Состав модулей определяется на этапе заказа (комплект поставки определяется заказчиком).

Количество модулей в составе ARIS-11xx - от одного до десяти.

ARIS-11xx имеют возможность подключения до семи крейтов расширения.

ARIS-11xx может включать в себя: модуль источника питания Ах.1 и модуль процессорный Вх.1, интерфейсные модули, модули аналоговых входов и другие модули в соответствии с кодом заказа.

ARIS-11xxE применяются для увеличения информационной емкости ARIS-11xx и других совместимых устройств линейки ARIS.

Количество модулей в составе ARIS-11xxE - от одного до десяти.

ARIS-11xxE включает в себя: модуль источника питания Ах.1, модули дискретных входов и выходов.

ARIS-11xxE подключаются к ARIS-11xx или совместимым устройствам ARIS через линии связи RS-485.

ARIS-1101E подключаются только ко внутренней шине ARIS-11xx или ARIS-11xxE.

Код заказа определяет набор и положение модулей, входящих в состав ARIS-11xx и ARIS-11xxE, а также дополнительный функционал ARIS-11xx. Каждой ячейке крейта соответствует буквенно-цифровое обозначение.

Количество модулей в крейте определяется суммарной мощностью потребления модулей и выдаваемой мощностью модуля источника питания.

В крейт ARIS-11xx могут быть установлены:

- не более двух процессорных модулей;

- не более двух коммуникационных модулей;

- не более трех модулей аналоговых входов.

Описание кода заказа ARIS-11xx в исполнении контроллера представлено на рисунке 1.

Описание кода заказа ARIS-11xxE в исполнении контроллера представлено на рисунке

Описание

Кодировка

Контроллер многофункциональный

ARIS 11 ПП/Q " П “

Количество модулей

минимальное количество модулей 01

максимальное количество модулей 10

ОТ 01 до 10

Состав модулей крейта*

при наличии в составе крейта модуля Ах.1 (тип корзины X) он устанавливается в 1 позицию в крейте

Количество информационных параметров

500

Р500

1000

Р1000

2500

Р2500

5000

Р5000

Дополнительный функционал

без дополнительных опций

-

опция счетчика электрической энергии без функций прибора показателя качества электроэнергии

(при наличии в коде заказа модуля М4 1)

м

опция прибора показателя качества электроэнергии по классу А. опция счетчика электроэнергии включена

(доступна при наличии модуля М4 1)

QA

Рисунок 1 - Описание кода заказа ARIS-11xx в исполнении контроллера

Описание

Кодировка

Контроллер многофункциональный               ARIS 11 ПГ~|Е / | - П -:□ - □

Количество модулей крейта расширения

минимальное количество модулей 01

максимальное количество модулей 10                  от 01 до 10

Состав модулей крейта*

ARIS-1101E

ARIS-1102E - ARIS-1110E

устанока модуля Ах.1 осуществляется в 1 позиции крейта (тип корзины X)

Рисунок 2 - Описание кода заказа ARIS-11xxE в исполнении контроллера

Заводской номер и знак утверждения типа наносятся на маркировочную этикетку ARIS-11xx и ARIS-11xxE типографским способом в виде цифрового кода. Серийный номер наносится на печатную плату модуля с помощью наклейки и состоит из арабский цифр и букв.

Пломбирование мест настройки (регулировки) ARIS-11xx не предусмотрено.

Заводская наклейка наносится на винт крепления панели модуля.

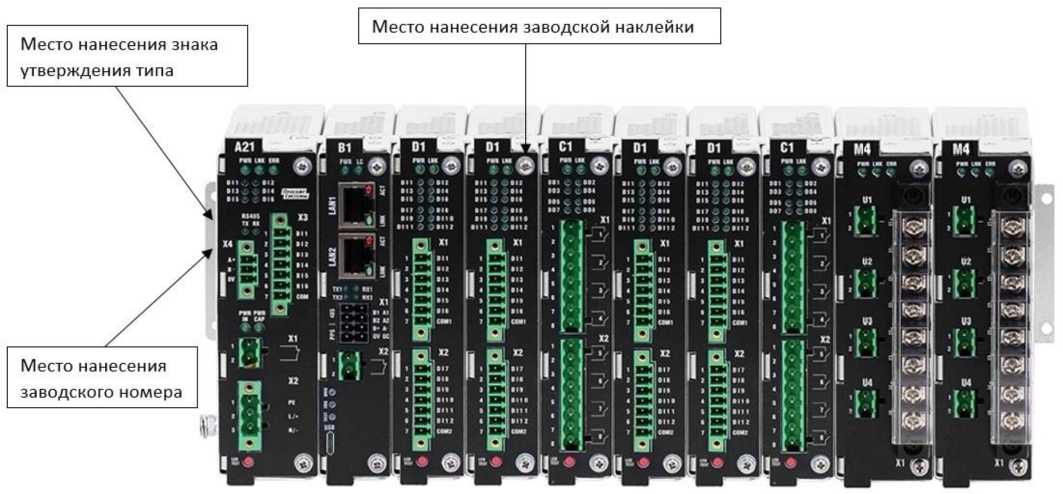

Общий вид ARIS-11xx с указанием места нанесения заводской наклейки, знака утверждения типа, заводского номера представлен на рисунке 3. Общий вид модулей с указанием места нанесения заводской наклейки, знака утверждения типа, заводского номера представлен на рисунке 4.

Место нанесения знака утверждения типа

Место нанесения заводской наклейки

Место нанесения заводского номера

Рисунок 3 - Общий вид ARIS-11xx с указанием места нанесения заводской наклейки, знака утверждения типа, заводского номера

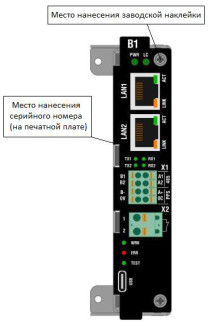

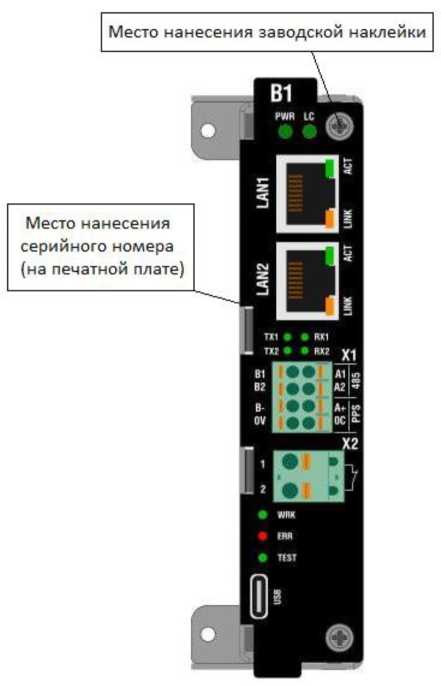

а) Модуль В1.1

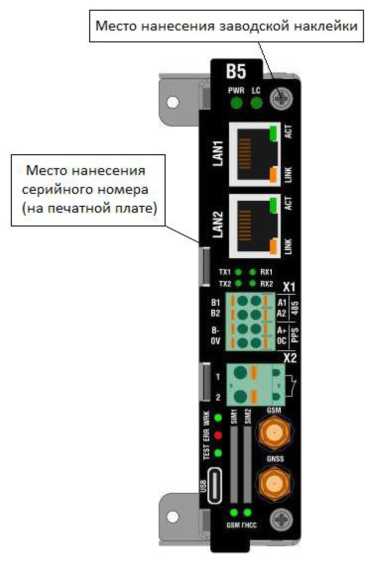

б) Модуль В5.1

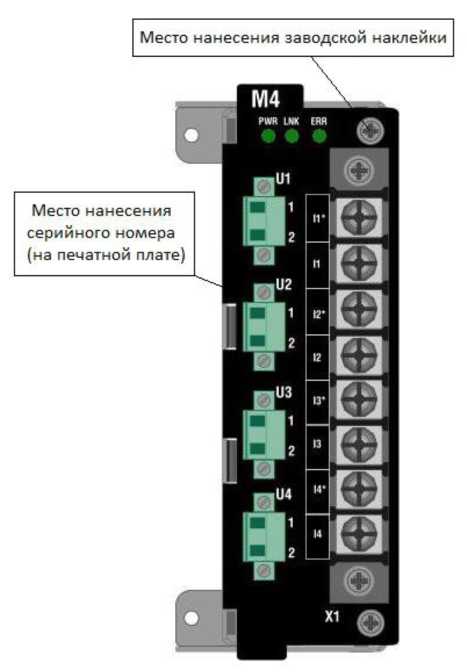

в) Модуль М4.1

Рисунок 4 - Общий вид модулей с указанием места нанесения заводской наклейки, знака утверждения типа, заводского номера

Программное обеспечение

Встроенное программное обеспечение делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть ПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части ПО. Метрологические характеристики нормированы с учетом ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентис

икационные данные программного обеспечения

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Наименование компонента ПО

Идентификационный

номер компонента ПО

Алгоритм вычисления цифрового идентификатора

А103

М.1.1

libecom.so

4243327c26659bab00

47831b642ca5d8

MD5

libq_a.a

09ac11045f6865a3995

6887cf69e45b2

Технические характеристики

Основные метрологические и технические характеристики СИ представлены в таблицах 2-15.

Таблица 2 - Общие метрологические характеристики

Наименование характеристики

Значение

1

2

Номинальные среднеквадратические значения фазного напряжения переменного тока, фазного напряжения переменного тока прямой, обратной и нулевой последовательностей Uhom, В

100/\3; 220

Номинальные среднеквадратические значения междуфазного напряжения переменного тока, междуфазного напряжения переменного тока прямой, обратной и нулевой последовательностей имфном, В

100; 380

Номинальные среднеквадратические значения силы переменного тока, силы переменного тока прямой, обратной и нулевой последовательностей Ihom, А

1; 5

Номинальное значение частоты переменного тока f, Гц

50

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по внутреннему приёмнику точного времени ГНСС с использованием его PPS-сигнала, мс

±1

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по внешнему источнику точного времени NTP с использованием внешнего PPS-сигнала, мс

±1

1

2

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по внешнему источнику точного времени NTP без использования PPS-сигнала, мс

±10

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по внешнему источнику точного времени PTP, мкс

±100

Пределы допускаемой погрешности хранения собственной шкалы времени (без коррекции от источника точного времени), с/сут

±1

Таблица 3 - Метрологические хара классу А с помощью модулей М4.1

ктеристики при измерении параметров переменного тока по

Наименование характеристики

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6), приведенной (у) погрешностей измерений i)2)

Температурный коэффициент, %/oC

1

2

3

4

Частота переменного тока f, Гц

от 42,5 до 57,5

±0,01 Гц (Д)

-

Среднеквадратическое значение фазного           напряжения

переменного тока Ui, U2, U3, U4, В

от 0,05^ном до 1,50/Пном

±0,1 % (Y)

0,0i

Среднеквадратическое значение фазного напряжения переменного тока основной частоты Ui(i), U2(i), U3(i), U4(i), В

от 0,05^ном

до 1,50-^™

±0,1 % (Y)

0,0i

Среднее среднеквадратических значений фазного напряжения переменного тока Uocp, В

от 0,05^ном

до 1,50-^™

±0,1 % (Y)

0,0i

Среднее среднеквадратических значений фазного напряжения переменного тока основной частоты Uocp (i), В

от 0,05^ном до 1,50/Лном

±0,1 % (Y)

0,0i

Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности Ui, U2, Uo, В

от 0,05^ном

до 1,50-^™

±0,1 % (Y)

0,0i

Среднеквадратическое значение междуфазного напряжения переменного тока Ui2, U23, U3i, В

от 0,05^МФном

до 1,50’Umo^

±0,1 % (Y)

0,0i

Среднеквадратическое значение междуфазного напряжения переменного тока основной частоты Ui2(i), U23(i), U3i(i), В

от 0,05^МФном до 1,50-Umo^

±0,1 % (Y)

0,0i

1

2

3

4

Среднее среднеквадратических значений междуфазного напряжения переменного тока иМФср, В

от 0,05^имФном

до 1,50-имФном

±0,1 % (Y)

0,01

Среднее среднеквадратических значений междуфазного напряжения переменного тока основной частоты Um®cp(1), В

от 0,05^имФном

до 1,50-имФном

±0,1 % (Y)

0,01

Среднеквадратическое значение междуфазных напряжений переменного тока прямой и обратной последовательности и1мф, U2m*, В

от 0,05^имФном

до 1,50-имФном

±0,1 % (Y)

0,01

Среднеквадратическое значение силы переменного тока Ii, I2, I3, I4, А

от 0,01-1ном до 1,50 4ном

±0,1 % (Y)

0,01

Среднеквадратическое значение силы переменного тока основной частоты Ii (i), I2 (1), I3 (1), I4 (1), а

от 0,0Ыном до 1,50 4ном

±0,1 % (Y)

0,01

Среднее среднеквадратических значений силы переменного тока по трем фазам 1фср, А

от 0,0Ыном до 1,50 4ном

±0,1 % (Y)

0,01

Среднее среднеквадратических значений силы переменного тока основной частоты по трем фазам 1фСр (i), А

от 0,0Ыном до 1,50 4ном

±0,1 % (Y)

0,01

Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности Ii, I2, Io, А

от 0,0Ыном до 1,50 4ном

±0,1 % (Y)

0,01

Активная фазная и трехфазная электрическая мощность Pi, P2, P3, P4, Р, Вт

от 0,05^ном

до 1,50-ином от 0,01-1ном до 1,50 4ном

±0,2 % (Y)

0,02

Активная фазная и трехфазная электрическая мощность основной частоты

Pi (i), P2 (i), Рз (i), P4 (i), Р(1), Вт

от 0,05^ином

до 1,50-ином от 0,01-1ном до 1,50 4ном

±0,2 % (Y)

0,02

Реактивная фазная и трехфазная электрическая мощность Qi, Q2, Q3, Q4, Q, вар

от 0,05^ином

до 1,50-ином от 0,01-1ном до 1,50 4ном

±0,5 % (Y)

0,02

1

2

3

4

Реактивная фазная и трехфазная электрическая мощность основной частоты

Q1 (1), Q2 (1), Q3 (1), Q4 (1), Qa^ вар

от 0,05-Щом до 1,50-ином от 0,01-Хном до 1,50-Хном

±0,5 % (у)

0,02

Полная фазная и трехфазная электрическая мощность S1, S2, S3, S4, S, В-А

от 0,05^ном до 1,50-ином от 0,01-Хном до 1,50-Хном

±0,5 % (у)

0,02

Полная фазная и трехфазная электрическая мощность основной частоты S1 (1), S2 (1), S3 (1), S4 (1), S(1), В-А

от 0,05^ном до 1,50-ином от 0,01-Хном до 1,50 •Хном

±0,5 % (Y)

0,02

Активная электрическая мощность прямой, обратной и нулевой последовательности P1, P2, Ро, Вт

от 0,05-ином до 1,50-ином от 0,01-Хном до 1,50-Хном

±0,2 % (Y)

0,02

Реактивная электрическая мощность прямой, обратной и нулевой последовательности Q1, Q2, Q0, вар

от 0,05-ином до 1,50-ином от 0,01-Хном до 1,50-Хном

±0,5 % (Y)

0,02

Полная электрическая мощность прямой, обратной и нулевой последовательности S1, S2, So, В-А

от 0,05-ином до 1,50-ином от 0,01-Хном до 1,50-Хном

±0,5 % (Y)

0,02

Угол фазового сдвига между напряжением и током основной частоты фЫ1 (1), фЫ2(1), фи13(1), фЦ14(1),°

от -180 до +180

±0,1° (Л) при 0,1-Хном < Х < 1,5- Хном;

±0,5° (Л) при 0,01-Хном < Х < 0,1-Хном;

-

Угол фазового сдвига между фазными напряжениями основной частоты фиШ2(1), фи2и3(1), физи1(1), °

от -180 до +180

±0,1° (А) при 0,1-ином < U < 1,5-ином

±0,3° (А) при 0,05-ином < U < 0,1-ином

-

Угол фазового сдвига между междуфазными напряжениями основной частоты ф(и12-и23)(1), ф(и23-и31)(1), Ф(и31-и12) (1), °

от -180 до +180

±0,5° (А)

-

Угол фазового сдвига между токами основной частоты ф1112(1), ф1213(1), ф1311(1), °

от -180 до +180

±0,1° (Л) при 0,1-Хном < х < 1,5-Хном;

±0,5° (Л) при 0,01-Хном < Х < 0,1-Хном;

-

1

2

3

4

Угол фазового сдвига между напряжением и током прямой последовательности фи111, °

от -180 до +180

±0,5° (Д)

-

Угол фазового сдвига между напряжением и током обратной и нулевой последовательностей фи212,фи010, °

от -180 до +180

±0,5° (Д)

-

Коэффициент мощности фазный СОБф1, СОSф2, COSф3, cosф4

от -1,0 до +1,0

±0,005 (Д)

-

Коэффициент мощности фазный основной частоты

СОБф1 (1), СО8ф2 (1), СОБфЗ (1),СО8ф4 (1)

от -1,0 до +1,0

±0,005 (Д)

-

Коэффициент мощности средний по трем фазам cosфср

от -1,0 до +1,0

±0,005 (Д)

-

Коэффициент мощности средний по трем фазам основной частоты cosфср (1)

от -1,0 до +1,0

±0,005 (Д)

-

Коэффициент мощности Прямой, обратной и нулевой последовательности СОБфШИ, СОБфШП, СОБфиОЮ

от -1,0 до +1,0

±0,005 (Д)

-

Примечания:

1) Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхнему пределу диапазона измерений (1,5-1ном); для параметров электрической мощности погрешность приведена к верхнему пределу диапазона измерений (1,5-1ном, 1,5- Uном)

2) Применим термин «пределы допускаемой основной погрешности измерений» - при нормировании температурного коэффициента для конкретной метрологической характеристики.

Таблица 4 - Метрологические характеристики при измерении показателей качества электроэнергии по классу А (опция QA) с помощью модулей М4.1

Наименование характеристики

Диапазон измерений

Пределы допускаемой абсолютной (Д), относительной (6), приведенной (у) погрешностей измерений 1)

1

2

3

Отклонение частоты Afio, Гц

от -7,5 до +7,5

±0,01 (А)

Положительное отклонение фазного напряжения переменного тока 8Ui(+), $U2(+), 6U3(+), %

от 0 до 50

±0,1 (А)

1

2

3

Положительное отклонение междуфазного напряжения переменного тока 6Ui2(+), 8U23+),

Шз1(+), %

от 0 до 50

±0,1 (А)

Отрицательное отклонение фазного напряжения переменного тока 3Ui(-), 3U2(-), 3U3(—), %

от 0 до 95

±0,1 (А)

Отрицательное отклонение междуфазного напряжения переменного тока 6Ui2(-), dU23(-),

Шз1(—), %

от 0 до 95

±0,1 (А)

Установившееся значение отклонения фазного напряжения переменного тока Ш1у, 3U.-y, 3U3y, %

от -95 до +50

±0,1 (А)

Установившееся значение отклонения междуфазного напряжения переменного тока 3Ui2y, 3U23y, 3U3iy %

от -95 до +50

±0,1 (А)

Кратковременная доза фликера фазного напряжения переменного тока Psti, Pst2, Pst3, отн.ед.

от 0,2 до 10,0

±5 (5)

Кратковременная доза фликера междуфазного напряжения переменного тока Psti2, Pst23, Pst3i, отн.ед.

от 0,2 до 10,0

±5 (5)

Длительная доза фликера фазного напряжения переменного тока Pui, PLt2, Pu3, отн.ед.

от 0,2 до 10,0

±5 (5)

Длительная доза фликера междуфазного напряжения переменного тока Pun, Pl23, PLt3i, отн.ед.

от 0,2 до 10,0

±5 (5)

Длительность прерывания фазного напряжения переменного тока tnpepi, tnpep2, tnpep3, с

от 0,02 до 180,00

±0,02 (А)

Длительность прерывания междуфазного напряжения переменного тока tnpep12, tnpep23, tnpep31, с

от 0,02 до 180,00

±0,02 (А)

Длительность провала фазного напряжения переменного тока tnpoei, tnpoe2, tnpoe3, с

от 0,02 до 60,00

±0,02 (А)

1

2

3

Длительность провала междуфазного напряжения переменного тока tnpoei2, tnpoe23, tnpoe31, С

от 0,02 до 60,00

±0,02 (А)

Длительность фазного перенапряжения переменного тока tnep 1, tnep 2, tnep 3, с

от 0,02 до 60,00

±0,02 (А)

Длительность междуфазного перенапряжения переменного тока tnep12, tnep23, tnep31, с

от 0,02 до 60,00

±0,02 (А)

Глубина провала фазного напряжения

^Unpoel , tiUnpoeP, dUnpoe3, %

от 10 до 95

±0,2 (А)

Глубина провала междуфазного напряжения dUnpoeip, Шпроврз, $Unpoe3i, %

от 10 до 95

±0,2 (А)

Остаточное значение при провале фазного напряжения переменного тока dUresl, dUres2, dUr,s3, B

от 0,05- Uном до 0,90 • Uном

±0,2 (Y)

Остаточное значение при провале междуфазного напряжения переменного

тока &Ures12, $Ures23, SUres31, B

от 0,05- Uном до 0,90 • Uном

±0,2 (Y)

Коэффициент временного перенапряжения фазных напряжений Knepl, Knep2, Knep3, отн.ед.

от 1,1 до 1,5

±0,002 (А)

Коэффициент временного перенапряжения междуфазных напряжений Knep12, Knep23, Knep31, отн.ед.

от 1,1 до 1,5

±0,002 (А)

Максимальное значение напряжения фазного перенапряжения Unepi, Unep2, Unep3, B

от 1,1' Uном до 1,5' Uном

±0,2 (Y)

Максимальное значение напряжения междуфазного перенапряжения

Unep12, Unep23, Unep31, B

от 1,1' Uном до 1,5' Uном

±0,2 (Y)

Среднеквадратическое значение гармонической составляющей фазного напряжения переменного тока порядка n (где n от 2 до 50), U1sg,n, U2sg,n, U3sg,n, U4sg,n, В

от 0,001- Uф(1) до 0,3 00 • Uф(1)

±5 (6) при Usgn >0,01- Uф(1) ±0,05 (y) при Usgn <0,01- Uф(1)

1

2

3

Среднеквадратическое значение интергармонической составляющей фазного напряжения порядка m (где m от 1 до 49), U1isg,m, U2isg,m, U3isg,m, U4isg,m, B

от 0,001- Uф(1) до 0,3 00 • Uф(1)

±5 (6) при Uisg,m>0,01- Uф(1) ±0,05 (y) при Uisg,m <0,01- Uф(1)

Коэффициент искажения синусоидальности кривой фазного напряжения переменного тока Kui, Ku2, Ku3, %

от 0 до 50

±0,05 (А)

Коэффициент гармонической составляющей фазного напряжения переменного тока порядка n (где n от 2 до 50), KUisg,n, KU2sg,n, KU3sg,n, %

от 0 до 30

±0,05 (А)

Коэффициент интергармонической составляющей фазного напряжения переменного тока порядка m (где m от 1 до 49), KU1isg,m, KU2isg,m, KU3isg,m, %

от 0 до 30

±0,05 (А)

Среднеквадратическое значение гармонической составляющей междуфазного напряжения порядка n (где n от 2 до 50), Ui2sg,n, U23sg,n,

U31sg,n, B

от 0,001- Uмф(1) до 0,3 00 • Uмф(1)

±5 (6) при Uмфsg,n>0,01• Uмф(1) ±0,05 (y) при U^<0,01 Uмф(1)

Среднеквадратическое значение интергармонической составляющей междуфазного напряжения порядка m (где m от 1 до 49), U12isg,m, U23isg,m, U31isg,m, B

от 0,001- U 1мф до 0,300^ U 1мф

±5 (6) при U^is&m>0,0b Uмф(1) ±0,05 (y) при U^s&m<0,0b Uмф(1)

Суммарный коэффициент искажения синусоидальности кривой междуфазного напряжения переменного тока Ku 12, Ku 23, Ku 31, %

от 0 до 50

±0,05 (А)

Коэффициент гармонической составляющей междуфазного напряжения переменного тока порядка n (где n от 2 до 50), KU12sg,n, KU23sg,n, KU31sg,n, %

от 0 до 30

±0,05 (А)

Коэффициент интергармонической составляющей междуфазного напряжения переменного тока порядка m (где m от 1 до49), KU 12isg,m, KU23isg,m, KU31isg,m, %

от 0 до 30

±0,05 (А)

1

2

3

Среднеквадратическое значение гармонической составляющей переменного тока порядка n (где n от 2 до 50), I1sg,n, I2sg,n, I3sg,n,I4sg,n, A

от 0,0005^ Iф(1) до 0,3000^ Iф(1)

±5 (6) при Isg,n >0,03- Iф(1) ±0,15 (y) при Isgn <0,03^ Iф(1)

Среднеквадратическое значение интергармонической составляющей переменного тока порядка m (где m от 1 до 49), I1isg,m, I2isg,m, I3isg,m, I4isg,m, A

от 0,0005^ Iф(1) до 0,3000^ Iф(1)

±5 (6) при Iisg,m>0,03^ Iф(1) ±0,15 (y) при Iisg,m <0,03^ Iф(1)

Суммарный коэффициент искажения синусоидальности силы переменного тока KI1, KI2, KI3, %

от 0 до 50

±0,15 (А)

Коэффициент гармонической составляющей силы переменного тока фазы порядка n (где n от 2 до 50), Kl1sg,n, Kl2sg,n, Kl3sg,n, %

от 0 до 30

±0,15 (А)

Коэффициент интергармонической составляющей силы переменного тока фазы порядка m (где m от 1 до 49), Kl1isg,m, Kl2isg,m, Kl3isg,m, %

от 0 до 30

±0,15 (А)

Угол фазового сдвига между фазным током и напряжением гармонической составляющей порядка n (где n от 2 до 50), yuill(n), VU2I2(n), VU3I3(n), °

от -180 до +180

±3 (А) при 0,5-]ном — I <1,5 '1ном, 0Дином — U <1,5-ином, 0,1— KI(n)<1 %, 0,1—KU(n)<1 %,

±3 (А) при 0,1-]ном — I <1,5 ^1ном, 0,1-ином — U <1,5-ином, KI(n)>1 %, KU(n)>1 %,

±3 (А) при 0,01-1ном — I <0,1-1ном, 0,05^ном — U <0,1-ином, KI(n)>10 %, KU(n)>10 %

1

2

3

Угол фазового сдвига между фазными напряжениями гармонической составляющей порядка n (где n от 2 до 50), yuiu2(n), фи2и3(п), физиЦп), °

от -180 до +180

±3 (А) при 0Дином < U <1,5-ином, 0,1<KU(n)<1 %, ±3 (А) при 0,1-ином < U <1,5-ином, KU(n)>1 %, ±3 (А) при 0,05^ном < U <0,1-ином, KU(n)>3 %

Активная фазная и трехфазная электрическая мощность гармонической составляющей порядка п (где п от 2 до 50), Pisg,n, P2sg,n, P3sg,n,P4sg,n, Psg,n, Вт

от 0 до 0,09- Рф(1)

±1 (Y)

Реактивная фазная и трехфазная электрическая мощность гармонической составляющей порядка n (где n от 2 до 50), Qisg,n, Q2sg,n, Q3sg,n,Q4sg,n, Qsg,n, вар

от 0 до 0,09- Q^^i)

±1 (Y)

Полная фазная и трехфазная электрическая мощность гармонической составляющей порядка n (где n = от 2 до 50), Sisg,n, S2sg,n, S3sg,n,S4sg,n, Ssg,n, В'А

от 0 до 0,09- 8ф(1)

±1 (Y)

Коэффициент несимметрии фазных напряжений по обратной последовательности К2иф, %

от 0 до 20

±0,15 (А)

Коэффициент несимметрии фазных напряжений по нулевой последовательности Кооиф, %

от 0 до 20

±0,15 (А)

Коэффициент несимметрии междуфазных напряжений по обратной последовательности К2имф, %

от 0 до 20

±0,15 (А)

Коэффициент несимметрии токов по обратной последовательности K21, %

от 0 до 20

±0,3 (А)

Коэффициент несимметрии токов по нулевой последовательности Koi, %

от 0 до 20

±0,3 (А)

Класс точности2)

- активная электрическая энергия

- реактивная электрическая энергия

--

0,2S 0,5

Примечания:

1) - Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхнему пределу диапазона измерений (1,5-Iном); для параметров электрической мощности погрешность приведена к верхнему пределу диапазона измерений (1,5' Iном, 1,5' Uном);

2) - Только для контроллеров с функциями счетчика (опция М).

Метрологические характеристики при измерении электрической энергии с помощью модулей М4.1 представлены в таблицах 5-14.

Таблица 5 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии (класс точности 0,2S) прямого и обратного направления с симметричными нагрузками

Значение силы переменного тока, А

Коэффициент мощности cosф

Пределы допускаемой относительной основной погрешности измерений, %

0,01-1ном < I < 0,05-1ном

1,0

±0,4

0,05-1ном < I < 1,50-1ном

±0,2

0,02-1ном < I < 0,10-1ном

0,5 (инд.)

0,8 (емк.)

±0,5

0,10-1ном < I < 1,50-1ном

±0,3

0,10-1ном < I < 1,50*1ном

0,25 (инд.) 0,5 (емк.)

±0,5

Таблица 6 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии (класс точности 0,2S) прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений

Значение силы переменного тока, А

Коэффициент мощности cosф

Пределы допускаемой относительной основной погрешности измерений, %

0,05-1ном < I < 1,50*1ном

1,0

±0,3

0,10-Iном < I < 1,50-1ном

0,5 (инд.)

±0,4

Таблица 7 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии (класс точности 0,5) прямого и обратного направления с симметричными нагрузками

Значение силы переменного тока, А

Коэффициент simp

Пределы допускаемой относительной основной погрешности измерений, %

0,02-1ном < I < 0,05-1ном

1,0

±0,8

0,05-Iном < I < 1,50*Iном

±0,5

0,05-Iном < I < 0,10-Iном

0,5

±0,8

0,10-Iном < I < 1,50-1ном

±0,5

0,10*1ном < I < 1,50*1ном

0,25

±0,8

Таблица 8 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии (класс точности 0,5) прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений

Значение силы переменного тока, А

Коэффициент simp

Пределы допускаемой относительной основной погрешности измерений, %

0,05-Iном < I < 1,50-1ном

1,0

±0,8

0,10-1ном < I < 1,50-1ном

0,5 (инд./емк.)

Таблица 9 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии (класс точности 0,2S) прямого и обратного направления при изменении напряжения питания

Напряжение питания, В

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент мощности cosф

Пределы допускаемой относительной дополнительной погрешности, %

от 0,9 • Uном до 1,1 Uном

0,05-1ном < I < 1,50-1ном

1,0

±0,1

от 0,8 • Uном до 0,9^ Uном от 1,10^ Uном до 1,15^ Uном

0,05-1ном < I < 1,50-1ном

1,0

±0,3

от 0,9 • Uном до 1,1 Uном

0,10-1ном < I < 1,50*1ном

0,5 (инд.)

±0,2

от 0,8 • Uном до 0,9^ Uном от 1,10^ Uном до 1,15^ Uном

0,10-1ном < I < 1,50*1ном

0,5 (инд.)

±0,6

Таблица 10 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии (класс точности 0,2S) прямого и обратного направления при изменении частоты питания

Частота питания, Гц

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент мощности cosф

Пределы допускаемой относительной дополнительной погрешности, %

от 49 до 51

0,05-1ном < I < 1,50-1ном

1,0

±0,1

от 49 до 51

0,10-Iном < I < 1,50-1ном

0,5 (инд.)

Таблица 11 - Значения среднего температурного коэффициента        измерений

активной электрической энергии прямого и обратного направления ARIS-11xx (класс точности

0,2S)

Значение силы переменного тока, А

Коэффициент мощности COSф

Средний температурный коэффициент, %/°C

0,05-Iном < I < 1,50-1ном

1,0

0,01

0,10*1ном < I < 1,50*1ном

0,5 (инд.)

0,02

Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления (класс точности 0,5) прямого и обратного направления при изменении напряжения питания

Значение напряжения питания, В

Значение силы переменного тока, А

Коэффициент simp

Пределы допускаемой относительной дополнительной погрешности измерений, %

от 0,9 • Uном До 1,1 Uном

0,05-Iном < I < 1,50-1ном

1,0

±0,3

от 0,8 • Uном до 0,9^ Uном от 1,10^ Uном до 1,15^ Uном

0,05-1ном < I < 1,50*1ном

1,0

±0,9

от 0,9 • Uном до 1,1 Uном

0,10-1ном < I < 1,50-1ном

0,5 (инд./емк.)

±0,5

от 0,8 • Uном до 0,9^ Uном от 1,10^ Uном до 1,15^ Uном

0,10-1ном < I < 1,50-1ном

0,5 (инд./емк.)

±1,5

Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления (класс точности 0,5) прямого и обратного направления при изменении частоты питания

Значение частоты питания, Гц

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент simp

Пределы допускаемой относительной дополнительной погрешности, %

от 49 до 51

0,05-Iном < I < 1,50-Iном

1,0

±0,8

от 49 до 51

0,1-Iном < I < 1,5-Iном

0,5 (инд./емк.)

Таблица 14 - Значения среднего температурного коэффициента измерений реактивной электрической энергии прямого и обратного направления ARIS-11xx (класс точности 0,5)

Значение силы переменного тока, А

Коэффициент simp

Средний температурный коэффициент, %/°C

0,05-1ном < I < 1,50*1ном

1,0

0,03

0,10-Iном < I < 1,50*1ном

0,5 (инд./емк.)

0,05

Таблица 15 - Общие технические характеристики

Наименование характеристики

Значение

Степень защиты корпуса корзины модуля по ГОСТ 14254-2015

IP20

Габаритные размеры модулей Ax.1, мм, не более:

- высота

126

- глубина

121

- ширина (с болтом M4 на левой боковой панели/без болта)

39/50

Габаритные размеры модулей Bx.1, Cx.1, Dx.1, Ex.1, Fx.1, мм, не

более:

- высота

126

- глубина

121

- ширина

26

Габаритные размеры модулей Mx.1, Ux.1, мм, не более:

- высота

126

- глубина

121

- ширина

39

Масса модулей Ax.1, Mx.1, Ux.1, кг, не более

0,4

Масса модулей Bx.1, Cx.1, Dx.1, Ex.1, Fx.1, кг, не более

0,3

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +25 °С

(без выпадения конденсата), %, не более

- атмосферное давление, кПа

- высота размещения над уровнем моря, м, не более

от -40 до +60 1)

100 от 64,0 до 106,7 3000

Показатели надежности:

- среднее время наработки на отказ модуля B1.1, ч

- средний срок службы модуля B1.1, лет

- среднее время восстановления модуля B1.1 (при использовании комплекта ЗИП), ч

500 000

25

0,5

Показатели надежности:

- среднее время наработки на отказ модуля B5.1, ч

- средний срок службы модуля B5.1, лет

- среднее время восстановления модуля B5.1

(при использовании комплекта ЗИП), ч

450 000

25

0,5

Показатели надежности:

- среднее время наработки на отказ модуля M4.1, ч

- средний срок службы модуля M4.1, лет

- среднее время восстановления модуля M4.1 (при использовании комплекта ЗИП), ч

625 000

25

0,5

Напряжение сети питания:

Напряжение сети переменного тока (при частоте от 47 до 63 Гц), В

Напряжение сети постоянного тока, В

от 176 до 265

от 18 до 36

от 176 до 265

Примечание:

1) - Допустимо повышение до +65 °С не более 2 ч./сут.

Знак утверждения типа

наносится на: маркировочную этикетку на боковой панели ARIS-11xx типографским способом; титульный лист руководства по эксплуатации типографским способом; формуляр типографским способом.

Комплектность

Комплект поставки ARIS-11xx приведён в таблице 16.

Таблица 16 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Контроллер многофункциональный

ARIS-11xx

1

Формуляр

ПБКМ.424359.012 ФО

1

Руководство по эксплуатации

ПБКМ.424359.012 РЭ

1

Антенна ГНСС1

00 2J 2J9001 или аналоги

0/1/2

Антенный кабель (для антенны ГНСС), 30 м1

-

0/1/2

Антенна мобильной связи2

BY-LTE-06-02 или аналоги

0/1/2

Антенный кабель (для антенны мобильной связи), не менее 32

-

0/1/2

Примечания:

1 - Антенна и антенный кабель поставляются при заказе процессорного модуля с ГНСС;

2 - Антенна и антенный кабель поставляются при заказе процессорного модуля с мобильной связью.

Сведения о методах измерений

приведены в п. 1.5 руководства по эксплуатации ПБКМ.424359.012 РЭ «Контроллеры многофункциональные ARIS-11xx. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

«ПБКМ.424359.012 ТУ Контроллеры многофункциональные ARIS-11xx. Технические условия».

Зарегистрировано поверок 1363
Поверителей 1
Актуальность данных 21.11.2024
91179-24
Номер в ГРСИ РФ:
91179-24
Производитель / заявитель:
Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург
Год регистрации:
2024
Cрок действия реестра:
29.01.2029
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
