| Номер в госреестре | 91184-24 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | NovaMAG Pro |
| Изготовитель | Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 29.01.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные NovaMAG Pro (далее - расходомеры) предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в системах учета тепловой энергии, дозирования, АСУ ТП.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объёмный расход жидкости.
Расходомер состоит из первичного преобразователя расхода (далее - сенсор) и вторичного преобразователя расхода (далее - электронный блок). Сенсор представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом - футеровкой, находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном направлению движения жидкости и силовых линий магнитного поля. Электронный блок принимает и обрабатывает сигналы с сенсора, вычисляет объемный расход, формирует выходные аналоговые и цифровые сигналы, хранит данные о накопленном объеме и ошибках в энергонезависимой памяти, выводит информацию на индикатор при его наличии.
Расходомеры изготавливаются в исполнениях:
- компактное;
- раздельное;
- комбинированное.
В компактном исполнении сенсор и электронный блок механически объединены в моноблок. В раздельном исполнении сенсор и электронный блок разнесены и соединяются электрическим кабелем. В комбинированном исполнении электроника частично размещается в клеммной коробке сенсора и соединяется с электронным блоком электрическим кабелем.
Расходомеры выпускаются с различными динамическими диапазонами расходов и погрешностями измерений, значения которых нормируются разными классами точности.
Расходомеры могут измерять объемный расход и объем жидкости в прямом и обратном (реверсивном) направлениях потока. Расходомеры имеют пассивные либо активные аналоговые выходы 4-20 мА и частотно-импульсные выходы с открытым коллектором. Для передачи цифровых данных и управления расходомером могут использоваться стандартные интерфейсы связи: RS-485 (Modbus RTU), Ethernet (Modbus TCP/IP), HART, Profibus, Foundation Fieldbus, Profinet, а также беспроводные каналы Bluetooth или Wi-Fi.
Общий вид расходомеров представлен на рисунках 1, 2, 3.
а)
в)
г)
б)
д)

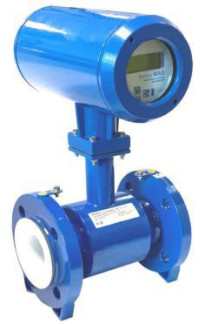

Рисунок 1 - Общий вид расходомеров компактного и комбинированного исполнений: а, б, в, г) компактное исполнение; д) комбинированное исполнение
Рисунок 2 - Общий вид электронных блоков расходомеров раздельного исполнения
Рисунок 3 - Общий вид сенсоров раздельного исполнения
Схема пломбировки расходомера от несанкционированного доступа, представлена на рисунке 4.
Места пломбировки лицевых панелей
а)
б) в)
Рисунок 4 - Места пломбировки от несанкционированного доступа:
а) винтов крепления лицевых панелей; б) болтов узла сочленения для компактного исполнения; в) винтов крышки клеммной коробки для раздельного и комбинированного исполнений
Серийный номер расходомера в виде набора арабских цифр наносится типографским способом на маркировочных этикетках рисунок 5,а, закрепляемых на боковой стороне сенсора и электронного блока, как показано на рисунке 5,б - 5,е. Нанесение знака поверки на расходомеры не предусмотрено.
Серийный номер расходомера
S/N: 3151501|изг. 04/2023 IP67
Расходомер электромагнитный
NovaMAG Pro P-F-DN65-PN16-PT-C-1-0-S-05
Сенсор Ду 65 мм; Р max 1,6 МПа
-4О...+8О°С; Тжга -4О...+12О°С
типа
б)
а)
г)
в)
д)
е)
Рисунок 5 - Вид маркировочной этикетки и места ее нанесения:
а) вид маркировочной этикетки; б) наклейка на электронном блоке раздельного и комбинированного исполнения; в) этикетка на электронном блоке компактного исполнения вариант 1; г) этикетка на электронном блоке компактного исполнения вариант 2;
д, е) этикетка на сенсорах
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по цифровым интерфейсам, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NMAGPro |
| Номер версии (идентификационный номер) ПО | 4.ХХ.Х |
| Примечание: Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение для класса точности | |||
| А (А1) | В (В1) | С (С1) | D (D1) | |
| Диаметр условного прохода (Ду) | от 5 до 1600 | от 2 до 1600 | от 2 до 1000 | от 2 до 1000 |
| Динамический диапазон расходов | 1:250 (1:200) | 1:125 (1:100) | 1:62,5 (1:50) | 1:30 (1:25) |
| Пределы допускаемой, приведенной к переходному расходу, погрешности измерений объёмного расхода в диапазонах расходов, % Qmin < Q < Qt1) Qmin < Q < Qt для расходомеров с Ду от 2 до 8 мм Qmin < Q < Qt при имитационной поверке 2) с «Поток-Т» Qmin < Q < Qt при имитационной поверке 2) с «Артчек» | ±1 ±1 ±1 ±1 | ±0,5 ±0,5 ±0,6 ±0,75 | ±0,25 ±0,3 ±0,5 ±0,75 | ±0,2 ±0,25 ±0,5 ±0,75 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, % Qt < Q < Qmax 3) Qt < Q < Qmax для расходомеров с Ду от 2 до 8 мм Qt < Q < Qmax при имитационной поверке 2) с «Поток-Т» Qt < Q < Qmax при имитационной поверке 2) с «Артчек» | ±1 ±1 ±1 ±1 | ±0,5 ±0,5 ±0,6 ±0,75 | ±0,25 ±0,3 ±0,5 ±0,75 | ±0,2 ±0,25 ±0,5 ±0,75 |
| Диапазоны измерений объемного расхода, м3/ч | от 0,0011 до 90477,9 | |||
| Рабочий диапазон частотного выхода, Г ц | от 0,1 до 3000 | |||
| Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, % | ±0,05 | |||
| Выходной токовый сигнал, мА | от 4 до 20 | |||
| Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % | ±0,5 ±0,05 (опция) | |||
Продолжение Таблицы 2
Примечания:
1) Qt - переходной расход, Qt = 3^Qmin;
2) Имитационная поверка может применяться для расходомеров с Ду 20 мм и более;
3) Qmax - значение максимального расхода, указано в РЭ и паспорте расходомера.
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Избыточное давление измеряемой среды, МПа, не более | 10 |
| Диапазон температур измеряемой среды, °С | от -60 до +180 |
| Условия эксплуатации: - температура окружающей среды °С - относительная влажность при температуре 35 °С без конденсации влаги, %, не более - атмосферное давление, кПа | от -60 до +70 98 от 84,0 до 106,7 |
| Напряжение питания переменного тока частотой 50/60 Гц, В | от 110 до 250 |
| Напряжение питания постоянного тока, В | от 12 до 48 |
| Потребляемая мощность, не более: - для расходомеров с питанием от источника постоянного тока, ВА - для расходомеров с питанием от источника переменного тока, Вт | 9 9 |
| Длина соединительного электрического кабеля между сенсором и электронным блоком: - раздельного исполнения, не более, м - комбинированного исполнения, не более, м | 200 1200 |
| Габаритные размеры сенсора, мм, не более: - высота - ширина - длина | 2000 1950 2000 |
| Масса сенсора, кг, не более | 1200 |
| Габаритные размеры электронного блока раздельного и комбинированного исполнения, мм, не более: - высота - ширина - глубина | 205 205 115 |
| Масса электронного блока раздельного и комбинированного исполнения, кг, не более | 1,5 |
| Габаритные размеры электронного блока раздельного исполнения 1, мм, не более: - высота - ширина - глубина | 240 180 235 |
| Масса электронного блока раздельного исполнения 1, кг, не более | 3,5 |
Продолжение таблицы 3
| Габаритные размеры электронного блока раздельного исполнения 2, мм, не более: | |
| - высота | 210 |
| - ширина | 180 |
| - глубина | 180 |
| Масса электронного блока раздельного исполнения 2, кг, не более | 1,8 |
| Степень защиты электронного блока раздельного и комбинированного исполнения от внешних воздействий по ГОСТ 14254-2015 | IP65/67/68 |
| Степень защиты сенсора расходомера раздельного исполнения от внешних воздействий по ГОСТ 14254-2015 | IP67/68 |
| Степень защиты расходомера компактного исполнения от внешних воздействий по ГОСТ 14254-2015 | IP67/68 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 150000 |
наносится типографским способом на маркировочную этикетку, закрепляемую на боковой стороне электронного блока и сенсора, как показано на рисунке 5 и на титульные листы руководства по эксплуатации и паспорта расходомера.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | NovaMAG Pro | 1 шт. |
| Соединительный кабель 1) | _ | 1 шт. |
| Паспорт | 38978553.407111.010 ПС | 1 экз. |
| Руководство по эксплуатации | 38978553.407111.010 РЭ | 1 экз. |
| 1) При раздельном или комбинированном исполнении, по запросу, с указанием длины | ||
приведены в разделах 3, 7, 8 руководства по эксплуатации 38978553.407111.010 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
38978553.407111.010 ТУ «Расходомеры электромагнитные NovaMAG Pro. Технические условия».
