| Номер в госреестре | 91191-24 |
| Наименование СИ | Система измерения акустических характеристик |
| Обозначение типа СИ | СИАХ |
| Изготовитель | Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы"), Московская обл., г. Дубна |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения акустических характеристик СИАХ (далее - система) предназначена для: измерений параметров звука и спектрального анализа сигналов при определениях акустических характеристик авиационных двигателей (в том числе ПД-8) на открытом испытательном стенде; измерений параметров сигналов метео- и тахометрических датчиков.
Принцип действия системы основан на преобразовании звукового давления с помощью конденсаторного микрофона в электрический сигнал и его дальнейшей обработки специализированным микропроцессором измерительного модуля. Сведения о режиме работы системы и измерительная информация отображаются на дисплее компьютера с установленным специальным программным обеспечением (далее - ПО).
Конструктивно система состоит из следующих основных составных частей:
- модульных систем сбора данных SIRIUS-R2DB-SYSTEM и SIRIUS-R3-SYSTEM;
- модулей измерительных SIRIUSir-8xMIC200, SIRIUSir-4xMIC200-4xACC+ и SIRIUSir-8xLV-BNC;
- капсюлей микрофонных конденсаторных G.R.A.S. 40AG (рег. № 84954-22) и G.R.A.S. 40BH (рег. № 84954-22) с предусилителями микрофонными 26TK и 26AC-1, соответственно);
- технических средств для обеспечения работоспособности системы не влияющих на метрологические характеристики (коммутаторы Ethernet, АРМ, средства синхронизации, ИБП и т.д.).
Модульные системы сбора данных SIRIUS-R3-SYSTEM с модулями измерительными SIRIUSir-8xMIC200, SIRIUSir-4xMIC200-4xACC+ и SIRIUSir-8xLV-BNC размещаются в помещении, модульные системы сбора данных SIRIUS-R2DB-SYSTEM с модулями измерительными SIRIUSir-8xMIC200 и микрофоны измерительные - на открытой испытательной площадке.
Общий вид основных составных частей системы представлен на рисунках 1-3. Общий вид модульных систем сбора данных SIRIUS-R3-SYSTEM, установленных в шкаф, представлен на рисунке 4.
Рисунок 1 - Общий вид модульной системы сбора данных SIRIUS-R2DB-SYSTEM с двумя модулями измерительными SIRIUSir-8xMIC200
G.R.A.S. 40AG с 26TK (46AG)
Рисунок 2 - Общий вид модульной системы сбора данных SIRIUS-R3-SYSTEM с модулями измерительными SIRIUSir-8xMIC200, SIRIUSir-4xMIC200-4xACC+, SIRIUSir-8xLV-BNC
G.R.A.S. 40BH с 26AC-1 (46ВН-1)

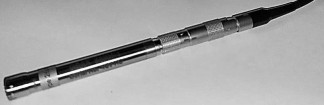

Рисунок 3 - Общий вид микрофонов измерительных

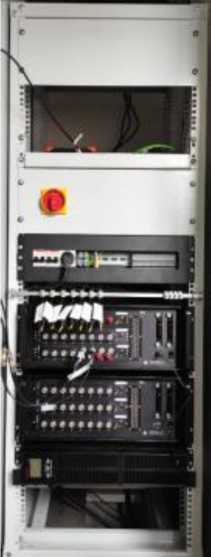

Рисунок 4 - Общий вид модульных систем сбора данных SIRIUS-R3-SYSTEM, установленных в шкаф
Заводской номер в формате цифрового обозначения указывается на паспортной табличке на стенке шкафа, расположенном в пультовой, в месте, указанном на рисунке 5. Пломбирование системы не предусмотрено. Нанесение знака поверки на систему не предусмотрено.
Место нанесения заводского номера
Рисунок 5 - Место нанесения заводского номера
К средствам измерений данного типа относится система измерения акустических характеристик СИАХ заводской номер 22.08.00019.
Для управления режимами работы системы и обработки измерительных сигналов применяется ПО. Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования системы.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Функциональное назначение | Рабочее ПО | ПО для поверки |
| Идентификационное наименование ПО | Акустика-Сатурн | Акустика-Сатурн-Поверка |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Измерение параметров звукового давления | |
| Диапазон измерений уровня звукового давления в третьоктавных полосах частот, дБ (исх. 20 мкПа) 40AG с 26TK (46AG) 40BH с 26AC-1 (46ВН-1) | от 21 до 153 от 74 до 172 |
| Диапазон частот при неравномерности относительно опорной частоты ±0,5 дБ, Гц | от 40 до 20 000 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений уровня звукового давления, дБ 46AG с 26TK (46AG) 40BH с 26АС-1 (46ВН-1) | ±0,7 ±1,7 |
| Пределы допускаемой дополнительной относительной погрешности измерений уровня звукового давления при рабочих условиях применения, дБ | ±0,5 |
| Измерение уровня звука | |
| Диапазон измерений уровня звука (класс 1 по ГОСТ Р 53188.1-2019), дБА 40AG с 26TK (46AG) 40BH с 26AC-1 (46ВН-1) | от 25 до 140 от 62 до 160 |
| Пределы допускаемой основной относительной погрешности измерений уровня звука на частоте 250 Гц (класс 1 по ГОСТ Р 53188.1-2019), дБ | ±0,7 |
| Диапазон частот при измерении уровня звука, Гц | от 20 до 20 000 |
| Частотные коррекции (класс 1 по ГОСТ Р 53188.1-2019) | А, С, Z |
| Временные коррекции (класс 1 по ГОСТ Р 53188.1-2019) | S, F, I |
| Уровень собственных шумов, дБА, не более 40AG с 26TK (46AG) 40BH с 26AC-1 (46ВН-1) | 20 54 |
| Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ | ±0,5 |
| Анализ спектра | |
| Диапазон частот октавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), Гц | от 8 до 16 000 |
| Линейный рабочий диапазон октавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), дБ, не менее | 100 |
| Диапазон частот третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), Гц | от 6,3 до 20 000 |
| Линейный рабочий диапазон третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), дБ, не менее | 100 |
| Пределы допускаемого отклонения относительного затухания фильтров при рабочих условиях применения от относительного затухания при нормальных условиях применения, дБ | ±0,5 |
| Измерение параметров сигналов метеодатчиков | |
| Диапазон измерений напряжения постоянного тока, В | от -10 до 10 |
| Пределы допускаемой приведённой (к пределу измерений 10 В) погрешности измерений напряжения постоянного тока, % | ±0,05 |
| Собственные шумы, мВ, не более | 2 |
| Измерение параметров сигналов тахометрических датчиков | |
| Диапазон измерений частоты, Гц | от 1 до 100 000 |
| Пределы допускаемой относительной погрешности измерений частоты | ±0,001 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерений параметров звукового давления | 66 |
| Количество каналов измерений уровня звука | 66 |
| Количество каналов анализа спектра | 66 |
| Количество каналов измерений параметров сигналов метеодатчиков | 8 |
| Количество каналов измерений параметров сигналов тахометрических датчиков | 8 |
| Рабочий диапазон частот в режиме узкополосного анализа (БПФ), Гц | от 20 до 20 ООО |
| Габаритные размеры, мм, не более | |
| модульная система сбора данных SIRIUS-R2DB-SYSTEM длина ширина высота | 150 350 260 |
| модульная система сбора данных SIRIUS-R3-SYSTEM длина ширина высота | 502 482 177 |
| модуль измерительный SIRIUSir-8xMIC200 длина ширина высота | 260 135 50 |
| модуль измерительный SIRIUSir-4xMIC200-4xACC+ длина ширина высота | 260 135 50 |
| модуль измерительный SIRIUSir-8xLV-BNC длина ширина высота | 260 135 50 |
| капсюль микрофонный конденсаторный G.R.A.S. 40AG с предусилителем микрофонным 26TK (46AG) длина диаметр | 69 7 |
| капсюль микрофонный конденсаторный G.R.A.S. 40BH с предусилителем микрофонным 26AC-1 (46ВН-1) длина диаметр | 101 13,2 |
| Масса, кг, не более | |
| модульная система сбора данных SIRIUS-R2DB-SYSTEM | 6,0 |
| модульная система сбора данных SIRIUS-R3-SYSTEM | 12,5 |
| модуль измерительный SIRIUSir-8xMIC200 | 1,5 |
| модуль измерительный SIRIUSir-4xMIC200-4xACC+ | 1,5 |
| модуль измерительный SIRIUSir-8xLV-BNC | 1,5 |
| капсюль микрофонный конденсаторный G.R.A.S. 40AG с предусилителем микрофонным 26TK (46AG) | 0,042 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| капсюль микрофонный конденсаторный G.R.A.S. 40BH с предусилителем микрофонным 26AC-1 (46ВН-1) | 0,084 |
| Параметры электропитания: напряжение переменного тока, В частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Нормальные условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +20 до +26 от 30 до 60 от 87 до 107 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от 0 до +45 от 20 до 90 от 80 до 110 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность системы*
| Наименование | Обозначение | Количество |
| Модульная система сбора данных | SIRIUS-R2DB-SYSTEM | 3 шт. |
| Модульная система сбора данных | SIRIUS-R3-SYSTEM | 2 шт. |
| Модуль измерительный | SIRIUSir-8xMIC200 | 10 шт. |
| Модуль измерительный | SIRIUSir-4xMIC200-4xACC+ | 1 шт. |
| Модуль измерительный | SIRIUSir-8xLV-BNC | 1 шт. |
| Капсюль микрофонный конденсаторный с предусилителем микрофонным | G.R.A.S. 40AG/26TK (46AG) | 56 шт. |
| Капсюль микрофонный конденсаторный с предусилителем микрофонным | G.R.A.S. 40BH/26AC-1 (46ВН- 1) | 10 шт. |
| Специальное программное обеспечение | Акустика-Сатурн | 1 шт. |
| Специальное программное обеспечение | Акустика-Сатурн-Поверка | 1 шт. |
| Комплект соединительных кабелей и принадлежностей | _ | 1 комп. |
| Руководство по эксплуатации | АСДБ.126.06.0001РЭ | 1 экз. |
| Паспорт | АСДБ.126.06.0001ПС | 1 экз. |
| * здесь приведена метрологически значимая часть комплектности, полная техническая комплектность указана в паспорте АСДБ.126.06.0001ПС | ||
приведены в разделе 2 «Использование по назначению» документа АСДБ.126.06.0001РЭ «Система измерения акустических характеристик СИАХ. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
