Устройства КУЛОН-Ц(УСПД), 91194-24

Назначение

Устройства КУЛОН-Ц(УСПД) (далее по тексту - УСПД) предназначены для измерений текущего времени, автоматической синхронизации и хранения собственной шкалы времени, а также для сбора данных со счетчиков электроэнергии и передачи этих данных в системы коммерческого учета электрической энергии.

Описание

Конструктивно УСПД состоит из печатной платы с элементами и разъемами для внешних подключений, размещенной в алюминиевом корпусе с нестираемой лазерной гравировкой, который предназначен для крепления на DIN рейку в шкафы управления (УВР ШУНО КУЛОН, ШТМ КУЛОН, ШУАХП КУЛОН) или в уже существующие шкафы.

УСПД состоит из следующих функциональных и программных модулей, конструктивно реализованных в корпусе:

- микроконтроллер;

- интерфейсы ввода-вывода;

- энергонезависимые часы реального времени;

- встроенные средства управления;

- GSМ-модем;

- встроенное программное обеспечение.

УСПД выполняет следующие основные и сервисные функции:

- сбор и передача цифровых данных с приборов учета энергоресурсов (многофункциональных электросчетчиков/датчиков и др.) по цифровым интерфейсам (RS-485, CAN, Ethernet).

- автоматический контроль достоверности передаваемой информации по каналу связи со счетчиком и автоматическая проверка работоспособности счетчиков.

- автоматическое ведение «Журнала событий», в котором фиксируются время и даты наступления событий, в том числе: попытки несанкционированного доступа; связи с УСПД, приведшие к каким-либо изменениям данных; перезапуски УСПД (при пропадании питания, зацикливании и т.п.); изменение текущих значений времени и даты при синхронизации времени; отключение питания.

- параметрирование при первоначальной установке, после вывода из ремонта. Параметрирование УСПД возможно только при снятии механической пломбы и вводе пароля, при этом в «Журнале событий» УСПД автоматически фиксирует это событие с указанием даты и времени.

- самодиагностика с фиксацией в «Журнале событий» (в энергонезависимой памяти).

- сохранение и передача данных по запросу на верхний уровень.

- поддержание единой шкалы времени УСПД и синхронизация шкалы времени подключаемых счетчиков электроэнергии со шкалой времени УСПД.

- возможность автоматического перехода на питание от встроенного источника резервного питания при пропадании внешнего питания для передачи сообщения об аварии на вышестоящий уровень с фиксацией в «Журнале событий».

Для защиты измеренных данных и параметров УСПД от несанкционированных изменений предусмотрена механическая и программная защита.

Серийный номер УСПД (S/N), состоящий из символов, латинских букв и арабских цифр наносится типографским способом на этикетку на заднюю панель УСПД.

Знак утверждения типа наносится методом наклейки на переднюю панель УСПД.

Место пломбировки УСПД предусмотрено в соответствии с рисунком 1.

Знак поверки наносится на корпус на место пломбировки, выполняя функцию защиты от несанкционированных изменений в интервале между поверками.

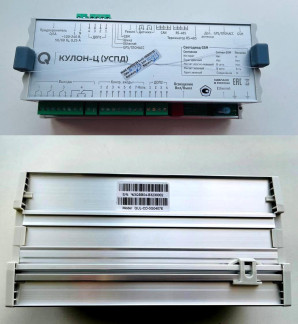

Вид спереди УСПД с указанием мест нанесения знака утверждения типа и знака поверки представлен на рисунке 1.

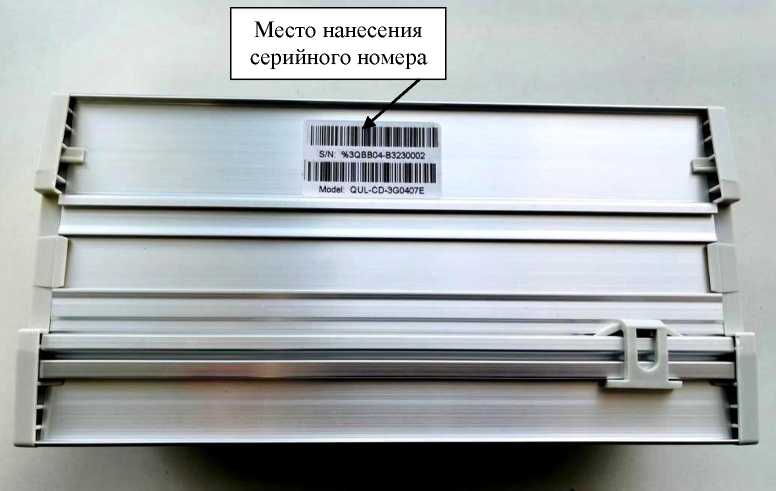

Вид сзади УСПД с указанием места нанесения этикетки с серийным номером представлен на рисунке 2.

Место нанесения

Предохранитель *       4 3 2 1

0.5А L N     ।            .

-100-240 В,   — BOniJ

50/60 Гц, 0,25 А

Выходы

111 J.. £lJ Lgsm '—Шина

1-----• Ethernet

In? GPS/ГПОНАСС GSM

Светодиод GSM

— контр, входы---1 г дипг Освещение

2 3 4 5 6 7 Ноль 1 2 3 4 Вкл/Выкл

сделано ГП Г '©’ ■ России tllL -Н ^Ethernet

знака поверки и место пломбировки

Место нанесения

знака утверждения типа

Рисунок 1 -Вид спереди УСПД с указанием мест нанесения знака утверждения типа, пломбировки и знака поверки

Рисунок

Model QUL-CD-3G0407E

Место нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) УСПД является встроенным ПО. Конструкция УСПД исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым. Метрологические характеристики УСПД нормированы с учетом влияния встроенного ПО.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений реализована с помощью паролей и ведения журнала событий.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в Таблице 2.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы этикетки и руководства по эксплуатации методом офсетной печати, и на переднюю панель УСПД методом наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» руководства по эксплуатации БМРС.468353.005 РЭ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

БМРС.468353.005 ТУ «Устройства КУЛОН-Ц(УСПД). Технические условия».
