| Номер в госреестре | 91196-24 |
| Наименование СИ | Машины для испытания пружин на кручение |
| Обозначение типа СИ | T Series |
| Изготовитель | SAS Inc a Company of DtechXion Ltd, Израиль |
| Год регистрации | 2024 |
| Срок свидетельства | 31.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытания пружин на кручение Т Series (далее - машины) предназначены для измерений крутящего момента силы и угла поворота при выполнении испытаний на скручивания пружин и других изделий.
Принцип действия машин основан на измерениях тензометрическими датчиками крутящего момента силы усилий закручивания, создаваемых на испытываемом образце. Электрический сигнал, снимаемый с датчика и изменяющийся пропорционально задаваемому крутящему моменту силы, обрабатывается предварительными усилителями и преобразователями и отображается на экране персонального компьютера в виде величины измеренного крутящего момента силы. Углы поворота измеряются с помощью встроенного датчика углового положения вала машины. Измеренные значения углов отображаются на экране персонального компьютера. Машины позволяют определить полную характеристику пружины за один ход и проводить их разбраковку по величине крутящего момента силы и по величине угла закручивания.
Проведение испытаний осуществляется в ручном или автоматическом режимах управления.
Основными компонентами машины являются металлическая продольная станина, датчик крутящего момента силы жестко закрепленный на неподвижном суппорте, размещенном с одной стороны станины, датчик угла поворота, установленный на вале редуктора, модуль питания и управления, персональный компьютер. На вал датчика устанавливаются специальные сменные приспособления или зажимной патрон для крепления одного из концов испытываемого образца. На другой стороне станины устанавливается подвижный в продольном направлении станины суппорт. На подвижный суппорт крепится поворотный механизм, включающий в себя электропривод - двигатель с редуктором. На выход вала редуктора устанавливаются сменные элементы крепления второго конца испытываемого образца и датчик угла поворота.
Машины могут быть укомплектованы несколькими датчиками крутящего момента силы (опционально) и дополнительным высокоскоростным модулем HS угла закручивания с повышенной точностью измерений угла закручивания (опционально).
К средствам измерений данного типа относятся машины для испытания пружин на кручение Т Series модификаций: Т-Х, Т-Х-Dual-Y, Т-Х-HS, Т-Х-Dual-Y-HS.
Структура условного обозначения Т-Х-Dual-Y-HS, где:
- Х - верхний предел диапазона измерений крутящего момента силы;
- Dual (опционально) - машина укомплектована вторым датчиком крутящего момента силы;
- Y - верхний предел диапазона измерений крутящего момента силы дополнительного датчика крутящего момента силы;
- HS (опционально) - высокоскоростной модуль угла закручивания с повышенной точностью измерений угла закручивания.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпус машин, отображающую информацию о модификации машины и заводском номере, а также изучения эксплуатационной документации (паспорт), который входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.
Пломбирование крепёжных винтов корпуса машин не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер машин в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе машины.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин представлен на рисунке 1 - 3.
Общий вид маркировочной таблички представлен на рисунке 4.
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа

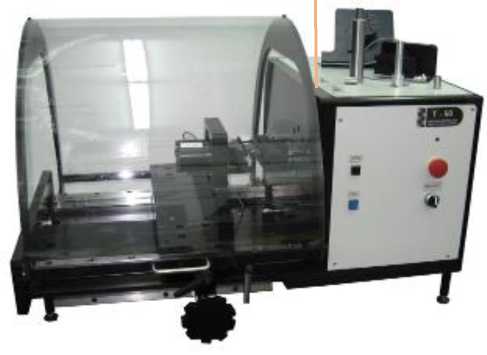

Рисунок 2 - Общий вид Машин для испытания пружин на кручение Т Series, мод. T-50, T-100, T-200, T-50-Dual-Y, T-50-HS, T-50- Dual-Y-HS, T-100-Dual-Y, T-100-HS, T-100- Dual-Y-HS, T-200-
Dual-Y, T-200-HS, T-200- Dual-Y-HS
Рисунок 1 - Общий вид Машин для испытания пружин на кручение Т Series, мод. T-0.1, T-0.5, T-1, T-2, T-10, T-20, T-0.1-Dual-Y, T-0.1-HS, T-0.1- Dual-Y-HS, T-0.5-Dual-Y, T-0.5-HS, T-0.5-Dual-Y-HS, T-1-Dual-Y, T-1-HS, T-1- Dual-Y-
HS, T-2-Dual-Y, T-2-HS, T-2- Dual-Y-HS, T-10-Dual-Y, T-10-HS, T-10- Dual-Y-HS, T-20-Dual-Y, T-20-HS, T-20- Dual-Y-HS
Место нанесения заводского номера и знака утверждения типа
Рисунок 3 - Общий вид Машин для испытания пружин
на кручение Т Series, мод. T-500, T-500-Dual-Y, T-500-HS, T-500- Dual-Y-HS

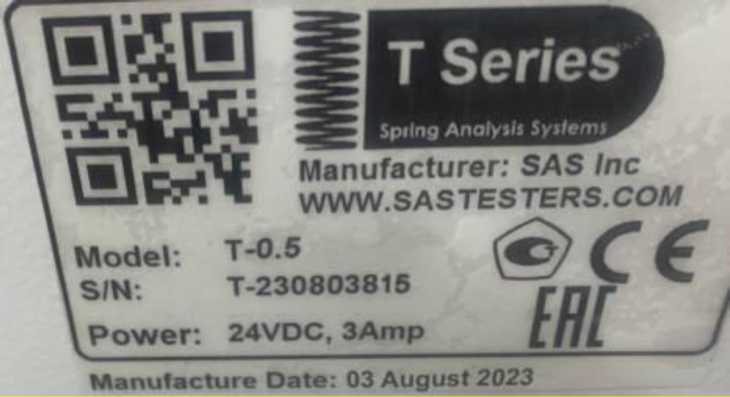

Рисунок 4 - Общий вид маркировочной таблички
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «T- Series», устанавливаемое на персональном компьютере для управления машинами, обработки и хранения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | T- Series |
| Номер версии (идентификационный номер ПО) | 1.0.4.16 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||||||||
| Диапазон измерений крутящего момента силы, Н^м | от 0,001 до 0,1 | от 0,005 до 0,5 | от 0,01 до 1 | от 0,02 до 2 | от 0,1 до 10 | от 0,2 до 20 | от 0,5 до 50 | от 1 до 100 | от 2 до 200 | от 5 до 500 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±1 | |||||||||
| Диапазон измерений угла закручивания, градус1) | от 0 до 50400 | |||||||||
| Пределы допускаемой абсолютной погрешности измерений угла закручивания, градус1) | ±0,5 (±0,1)2) | |||||||||
| 1) Здесь и далее по тексту: градус - единица измерений плоского угла. 2) Для машин, оснащенных модулем HS | ||||||||||
Таблица 3 - Основные технические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Габаритные размеры (ДлинахШиринахВысота), мм, не более | Масса, кг, не более |
| Т-Х, Т-Х-Dual-Y | от 0,001 до 0,1 | 530х280х280 | 20 |
| от 0,005 до 0,5 | |||
| от 0,01 до 1 | |||
| от 0,02 до 2 | |||
| от 0,1 до 10 | |||
| от 0,2 до 20 | |||
| Т-Х-HS, Т-Х-Dual-Y-HS | от 0,001 до 0,1 | 900x500x500 | 30 |
| от 0,005 до 0,5 | |||
| от 0,01 до 1 | |||
| от 0,02 до 2 | |||
| от 0,1 до 10 | |||
| от 0,2 до 20 | |||
| Т-X, Т-X-HS, Т-Х-Dual-Y, Т-Х-Dual-Y-HS | от 0,5 до 50 | 900x600x700 | 120 |
| от 1 до 100 | |||
| от 2 до 200 | |||
| Т-X, Т-X-HS, Т-Х-Dual-Y, Т-Х-Dual-Y-HS | от 5 до 500 | 900x600x1500 | 250 |
Таблица 4 - Основные технические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Максимальная частота вращения вала, об/мин |
| Т-Х, Т-Х-Dual-Y | от 0,001 до 0,1 | 6 |
| от 0,005 до 0,5 | ||
| от 0,01 до 1 | ||
| от 0,02 до 2 | ||
| от 0,1 до 10 | ||
| от 0,2 до 20 | ||
| Т-Х, Т-Х-Dual-Y | от 0,5 до 50 | 30 |
| от 1 до 100 | ||
| от 2 до 200 | ||
| Т-Х-HS, Т-Х-Dual-Y-HS | от 0,001 до 0,1 | 300 |
| от 0,005 до 0,5 | ||
| от 0,01 до 1 | ||
| от 0,02 до 2 | ||
| от 0,1 до 10 | ||
| от 0,2 до 20 | ||
| Т-Х-HS, Т-Х-Dual-Y-HS | от 0,5 до 50 | 100 |
| от 1 до 100 | ||
| от 2 до 200 | ||
| Т-Х, Т-Х-HS, Т-Х-Dual-Y, Т-Х-Dual-Y-HS | от 5 до 500 | 75 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +35 от 40 до 80 от 84 до 106 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 (380±22)1) 50±1 |
| 1) - для машин мод. Т-Х, Т-Х-HS, Т-Х-Dual-Y-HS с диапазоном измерений крутящего момента силы от 5 до 500 Н^м действительное значение напряжения переменного тока указано в паспорте | |
наносится на маркировочной табличке типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |||
| Т-Х | Т-Х-Dual-Y | Т-Х-HS | Т-Х-Dual-Y-HS | ||
| Машина для испытания пружин на кручение | Т Series | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Калибровочный рычаг | - | 1 шт. | 1* шт. | 1 шт. | 1* шт. |
| Дополнительный датчик крутящего момента силы | - | - | 1 шт. | - | 1 шт. |
| Паспорт | - | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
*- в зависимости от комплектации машина может комплектоваться одним или двумя рычагами
приведены в главе 5 «Подготовка к тестированию и тестирование пружин» «Машины для испытания пружин на кручение Т Series. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;
«Машины для испытания пружин на кручение Т Series. Стандарт предприятия», SAS Inc a Company of DtechXion Ltd, Израиль
