| Номер в госреестре | 91199-24 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | АТЗ-12/2 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр "Таганай-Авто" (ООО "НТЦ "Таганай-Авто"), Челябинская обл., г. Миасс |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик АТЗ-12/2 (далее - АТЗ) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки, выдачи и кратковременного хранения жидких нефтепродуктов.
Автотопливозаправщик АТЗ представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами, смонтированный на базе автомобильного шасси «Урал». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АТЗ установлены волнорезы.
Корпус АТЗ разделен на две герметичные секции. Каждая секция в верхней части имеет приваренную горловину параллелепипедной формы. Отверстие горловины закрыто крышкой, которая крепится с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой. На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем. Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины АТЗ. Указатель уровня налива представляет собой угольник, приваренный к горловине АТЗ.
Автотопливозаправщик АТЗ оснащен насосом и счетчиком жидкости СЖ-ППО-40-1,6СУ. Насос предназначен для перекачивания нефтепродуктов. Привод насоса осуществляется от коробки отбора мощности через карданный вал. Счетчик жидкости СЖ-ШЮ-40-1,6СУ (рег. № 44417-10) предназначен для заправки техники фильтрованным топливом с одновременным измерением выданного объема топлива. К автотопливозаправщику АТЗ-12/2 данного типа относится автотопливозаправщик с заводским номером 00302. Общий вид автотопливозаправщика АТЗ с приведен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр нанесен типографским способом в паспорт автотопливозаправщика АТЗ и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на металлическую скобу, приваренную к левой боковой стороне автотопливозаправщика АТЗ по ходу движения автотопливозаправщика. Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки приведена на рисунке 2.

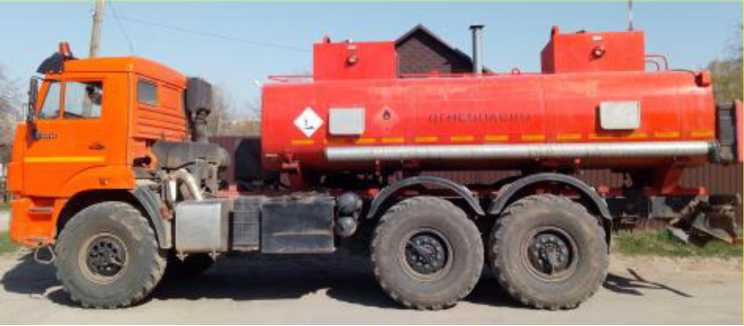

Рисунок 1 - Общий вид автотопливозаправщика АТЗ-12/2
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

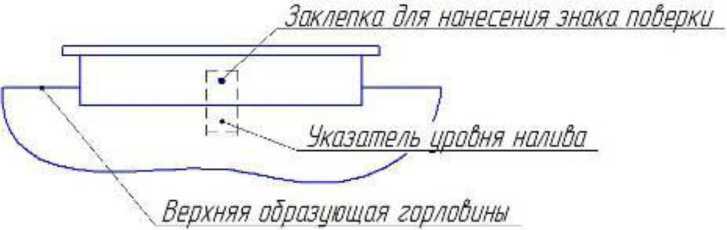

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения | |
| Номинальная вместимость АТЗ, дм3 | 12300 | |
| Количество секций | 2 | |
| Номинальные вместимости секций, дм3 | I | II |
| 6200 | 6100 | |
| Пределы допускаемой относительной погрешности АТЗ, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью АТЗ, %, не более | ±1,5 | |
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Снаряженная масса, кг, не более | 12000 |
| Длина, мм, не более | 10000 |
| Ширина, мм, не более | 2500 |
| Высота, мм, не более | 3400 |
наносится на титульный лист формуляра печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | АТЗ-12/2 | 1 шт. |
| Рукав напорно-всасывающий Ду65 мм | - | 2 шт. |
| Противооткатный упор | - | 2 шт. |
| Огнетушитель | - | 2 шт. |
| Ящик для песка | - | 1 шт. |
| Ящик для кошмы | - | 1 шт. |
| Насос | 1СВН-80 | 1 шт. |
| Счетчики жидкости | СЖ-ППО-40-1,6СУ (рег. № 44417-10) | 1 шт. |
| Автотопливозаправщик АТЗ-12/2 на шасси КАМАЗ 43118-50. Формуляр. | - | 1 шт. |
| Автотопливозаправщик АТЗ-12/2 на шасси КАМАЗ 43118-50. Руководство по эксплуатации. | - | 1 шт. |
приведены в разделе 3 «Использование по назначению» документа Автотопливозаправщик АТЗ-12/2 на шасси КАМАЗ 43118-50. Руководство по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
