| Номер в госреестре | 91201-24 |
| Наименование СИ | Подсистемы сбора, обработки, сжатия и передачи информации |
| Обозначение типа СИ | С 107 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2024 |
| Срок свидетельства | 31.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Подсистемы сбора, обработки, сжатия и передачи информации С 107 (далее по тексту - С 107) предназначены для измерений электрических сигналов тензометрических мостовых датчиков физических величин (датчиков) их обработки, сжатия и преобразования полученной информации в аналоговый (напряжение постоянного тока) и цифровой сигналы для передачи в систему телеметрии.
С 107 представляют собой моноблочный прибор, включающий в себя:
- восемь входных усилителей, предназначенных для усиления электрических сигналов с подключаемых датчиков;
- блок обработки, предназначенный для фильтрации помех, преобразования измерительной информации в цифровой код, хранения информации об уровне балансировки при отключении питания, формирования сигналов калибровки и контроля целостности измерительных цепей подключаемых датчиков;
- блок питания, предназначенный для электрического питания подключаемых датчиков.
На внешней стороне корпуса установлены герметичные разъемы типа СНЦ 13 и СНЦ 42 и штырь металлизации. Разъем «ВХОД» используется для подключения к датчикам; разъем «ВЫХОД» - для вывода аналоговых сигналов для всех каналов, подключения к источнику питания напряжением 27 В и ввода сигнала автоматической и ручной калибровки и автоматической балансировки; разъем «ИНТЕРФЕЙС» служит для сопряжения с последовательным интерфейсом стандарта RS-485, по которому выводятся цифровые сигналы всех каналов. Визуализация измеряемых значений при проверке работоспособности и поверке осуществляется посредством программного обеспечения, устанавливаемого на персональный компьютер.

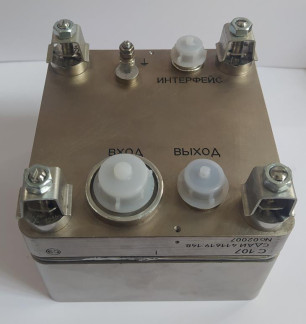

Общий вид С 107 приведен на рисунке 1. Маркировка индекса и обозначения подсистемы, заводского номера, обозначения разъемов и штыря металлизации, знак СЭ выполняется методом гравирования на корпусе С 107 (рисунок 1).
Защита от несанкционированного доступа С 107 обеспечивается конструкцией, не позволяющей получить доступ к местам настройки без механического повреждения корпуса.
Нанесение знака поверки на С 107 не предусмотрено.
Место нанесения маркировки

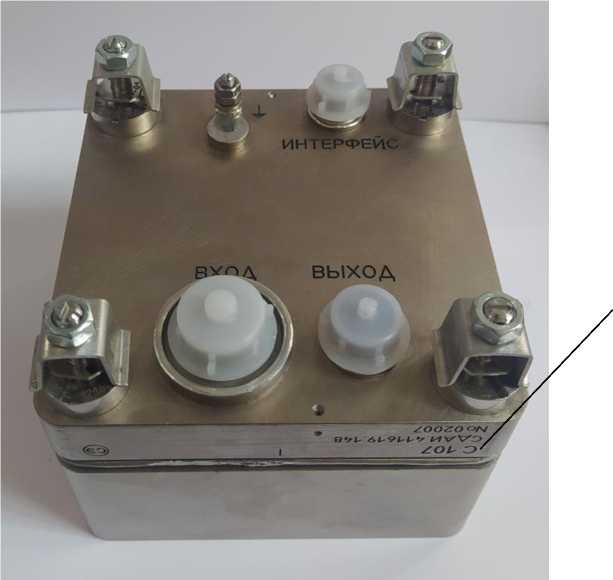

Рисунок 1 Общий вид С 107
Метрологические характеристики С 107 представлены в таблице 1. Технические характеристики С 107 представлены в таблице 2.
Таблица 1
| Наименование характеристики | Значение |
| Диапазоны измерения, мВ, (в зависимости от верхнего предела относительного изменения сопротивления мостовой схемы, AR/R) - для диапазона изменения AR/R от 0 до 2,8^10"3 - для диапазона изменения AR/R от 0 до 5,640-3 - для диапазона изменения AR/R от 0 до 11,2^10-3 - для диапазона изменения AR/R от 0 до 16-10"3 | от - 0,01 до 4,2 от - 0,01 до 8,4 от - 0,01 до 16,8 от - 0,01 до 24,1 |
| Начальное значение выходного сигнала, В - 1 уровень - 2 уровень | 0,45 ± 0,1 0,85 ± 0,1 |
| Номинальное значение выходного сигнала, В - 1 уровень - 2 уровень | 4,9 ± 0,3 3,45 ± 0,2 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Границы допускаемого значения основной приведенной к диапазону измерений погрешности с доверительной вероятностью 0,95, % - по аналоговому выходу - по цифровому выходу | ± 0,3 ± 0,1 |
| Пределы допускаемой относительной погрешности от неравномерности амплитудно-частотной характеристики, % | ± 1,0 |
| Границы допускаемого значения дополнительной приведенной к диапазону измерений погрешности с доверительной вероятностью 0,95 в условиях эксплуатации при влиянии внешних воздействующих факторов*, % - по аналоговому выходу - по цифровому выходу | ± 1,0 ± 0,5 |
| Примечание: * Нормальные климатические условия характеризуются температурой окружающей среды от + 15 до + 35 °С, относительной влажностью воздуха от 45 до 80 % и атмосферным давлением от 8Д104 до 10Д 104 Па (от 645 до 795 мм рт. ст.). Внешние воздействующие факторы: - синусоидальная вибрация в диапазоне частот от 5 до 2500 Гц с амплитудой ускорений от 50 до 400 м/с2 в каждом из трех взаимно перпендикулярных направлений; - линейные ускорения до 250м/с2 в каждом из трех взаимно перпендикулярных направлений; - пониженная температура среды в диапазоне от - 50 до + 15 °С, повышенная температура от + 35 до + 60 °С. | |
Таблица 2 - Основные технические характеристики подсистем С 107
| Наименование характеристики | Значение |
| Верхние пределы относительного изменения сопротивления мостовой схемы, AR/R | 2,840-3, 5,640-3, 11,240-3, 1640-3 |
| Частотные диапазоны, Гц | от 0 до 16, от 0 до 31,5, от 0 до 63, от 0 до 125, от 0 до 250, от 0 до 500, от 0 до 1000 |
| Количество измерительных каналов, шт. | 8 |
| Габаритные размеры, мм, не более | 110,5х110,5х84 |
| Масса, кг, не более | 1,5 |
| Напряжение питания постоянного тока, В: | от 23 до 34 |
наносится на титульных листах эксплуатационной документации офсетным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Подсистема сбора, обработки, сжатия и передачи информации С 107 | СДАИ.411531.148 | 1 шт. |
| - формуляр; | СДАИ.411619.148ФО | 1 экз. |
| - руководство по эксплуатации; | СДАИ.411619.148РЭ | 1 экз.* |
| - габаритный чертеж; | СДАИ.411619.148ГЧ | 1 экз.* |
| - схема электрическая подключения; | СДАИ.411619.148Э5 | 1 экз.* |
| - пульт Вт 4048-01 | Вт 2.702.014-01 | 1 шт.* |
| - кабель | Вт 6.644.027 | 1 шт.* |
| - кабель | Вт 6.644.148 | 1 шт.* |
| - кабель сопряжения С 107- Вт 4048-01 | СДАИ.685611.974 | 1 шт.* |
| -кабель интерфейсный | СДАИ.685611.617 | 1 шт.* |
| - преобразователь МОХА UPort 1130 | - | 1 шт.* |
| - загрузочный модуль 783.00553-01 91 | - | 1 шт.* |
| Методика поверки | - | 1 экз. |
Примечание - * Поставляются с первой партией С 107, отправляемых в один адрес, далее - по требованию потребителя
приведены в подразделе 2.3 документа «Подсистема сбора, обработки, сжатия и передачи информации С 107. Руководство по эксплуатации. СДАИ.411619.148РЭ».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Подсистема сбора, обработки, сжатия и передачи информации С 107. Технические условия СДАИ.411619.148ТУ.
