| Номер в госреестре | 91202-24 |
| Наименование СИ | Весы вагонные неавтоматического действия |
| Обозначение типа СИ | ГРАТОН |
| Изготовитель | Общество с ограниченной ответственностью "Алтай ВесСтрой" (ООО "Алтай ВесСтрой"), г. Барнаул |
| Год регистрации | 2024 |
| Срок свидетельства | 31.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы вагонные неавтоматического действия ГРАТОН (далее - весы) предназначены для измерения массы железнодорожных транспортных средств при статическом взвешивании.
Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи прибора и отображаются в единицах массы на цифровом табло последнего. Для связи с периферийными устройствами весы могут оснащаться интерфейсами связи RS-232, RS 485.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и прибора весоизмерительного. ГПУ может состоять из одной, двух или трёх весовых платформ. Весовая платформа опирается на четыре весоизмерительные датчика, соседние платформы могут иметь как общие, так и раздельные точки опоры на датчики.
В составе весов применяются следующие модули:
- датчики весоизмерительные тензорезисторные:
- WBK класса точности С3 (регистрационный №56685-14);
- ZS модификации ZSFY (регистрационный №75819-19);
- Column серии HM14H1 (регистрационный №55371-19);
- приборы:
- приборы весоизмерительные CI модификации CI-200A (регистрационный №50968-12);
- индикаторы весоизмерительные CI-600A модификации CI-601A, CI-605A, CI-607A (регистрационный №68370-17);
- приборы весоизмерительные ТИТАН модификации ТИТАН Н22С, ТИТАН Н22ЖС (регистрационный №83635-21).
Форма маркировки весов:
Весы вагонные ГРАТОН-Х-Y, где:
ГРАТОН - обозначение типа весов;
X - значение максимальной нагрузки весов (100; 110), т.
Y - количество весовых платформ (1, 2, 3).

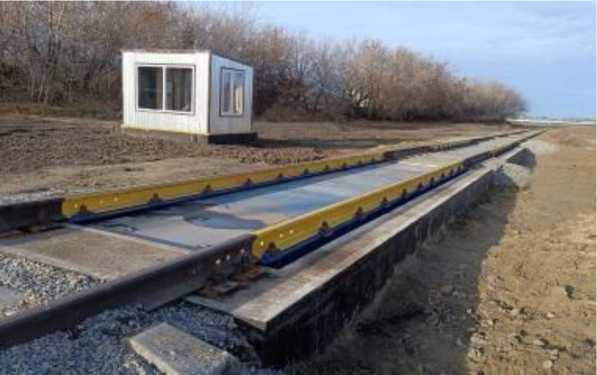

Общий вид весов вагонных ГРАТОН представлен на рисунке 1.
Рисунок 1 - Общий вид весов ГРАТОН
Общий вид приборов и схемы пломбирования от несанкционированного доступа представлены на рисунке 2.
Нанесение знака поверки на средство измерения не предусмотрено.
ТИТАН Н22С
ТИТАН Н22ЖС
Место нанесения пломбы
ТИТАН Н
CI-200A
Рисунок 2 - Схемы пломбирования приборов
CI-600A
Маркировочная табличка закреплена на металлоконструкции весов. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет цифровой формат, состоит из трех цифр.
Общий вид маркировочной таблички приведен на рисунке 3.
Заводской номер
| Весы вагонные ГРАТОН-110-2 | |
| № 035 Max 110 т Min 1 т е = d = 50 кг от -30 до +40 °С Класс точности: Год выпуска 2023 ООО «Алтай ВесСтрой» г. Барнаул |
Рисунок 3 - Общий вид маркировочной таблички
Программное обеспечение (ПО) приборов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора или по запросу через меню ПО.
Защита от несанкционированного доступа к ПО приборов, настройкам и данным измерений обеспечивается нанесением защитной пломбы на заднюю панель корпуса прибора, предотвращающей доступ к переключателю юстировки.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | CI-200 series firmware | CI-600A | ТИТАН Н |
| Номер версии (идентификационный номер) ПО | 1.20; 1.21; 1.22 | 1.ХХ* | 643Ах** |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | ||
| * ХХ - обозначение версии метрологически незначимой части * * х принимает значения от 0 до 9 | |||
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014
Класс точности по ГОСТ OIML R 76-1-2011..................................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.
Таблица 2 - Метрологические характеристики весов
| Max, т | Min, т | е = d, кг | n | Интервалы взвешивания, т | mpe, кг |
| 100 | 1,0 | 50 | 2000 | от 1 до 25 включ. св. 25 до 100 включ. | ±25 ±50 |
| 110 | 1,0 | 50 | 2200 | от 1 до 25 включ. св. 25 до 100 включ. св. 100 до 110 включ | ±25 ±50 ±75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики весов
| Наименование характеристики | Значение |
| Предельные значения температур, °С: - для ГПУ весов с датчиками WBK (класс точности C3) c датчиками ZSFY с датчиками НМ14Н - для приборов | от -40 до +50 от -40 до +40 от -30 до +40 от -10 до +40 |
| Габаритные размеры весов, м - длина - ширина | от 6 до 24 от 1,8 до 3 |
| Количество весовых платформ, шт. | от 1 до 3 |
| Масса весов, т, не более | 20 |
| Потребляемая мощность, В^А, не более | 20 |
| Параметры электропитания весов: - напряжение переменного тока, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,92 |
| Срок службы, лет, не менее | 10 |
наносится фотохимическим методом на маркировочную табличку, закрепленную на поверхности ГПУ весов, и типографским способом на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность весов
| Наименование | Количество |
| 1 Весы вагонные неавтоматического действия ГРАТОН в сборе | 1 комплект |
| 2 Комплект эксплуатационной документации: - паспорт АВСТ.427421.001. ПС | 1 экз. |
| - руководство по эксплуатации АВСТ.427421.001.РЭ | 1 экз. |
| - руководство по эксплуатации на прибор | 1 экз. |
приведены в документе «Весы вагонные неавтоматического действия ГРАТОН. Руководство по эксплуатации. АВСТ.427421.001.РЭ», раздел 3 Использование по назначению.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
ТУ 28.29.31-001-29717173-2023 Весы вагонные неавтоматического действия ГРАТОН.
Технические условия.
